履带式液压挖掘机整机结构三维设计

履带式液压挖掘机是土方施工作业场景中应用覆盖率极高的核心工程装备，常见于市政管网开挖、矿山剥离作业、建筑基坑开挖、河道清淤、场地平整等各类工程场景，可通过更换属具实现破碎、抓取、起重等拓展作业功能，适配从狭小城区施工到大型矿山作业的多元工况需求。

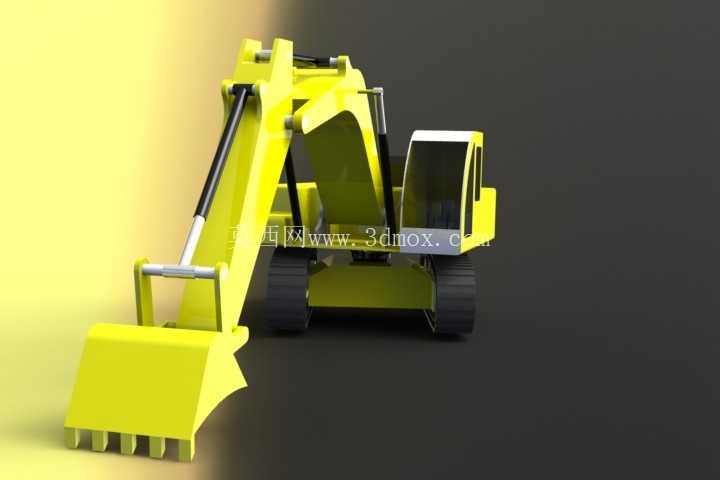

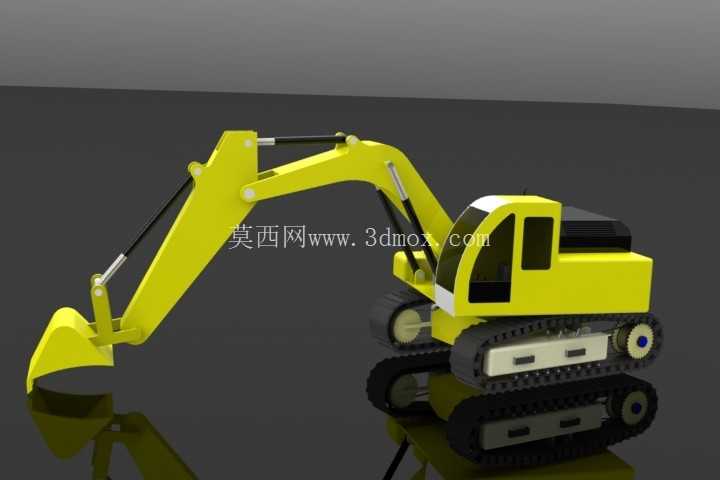

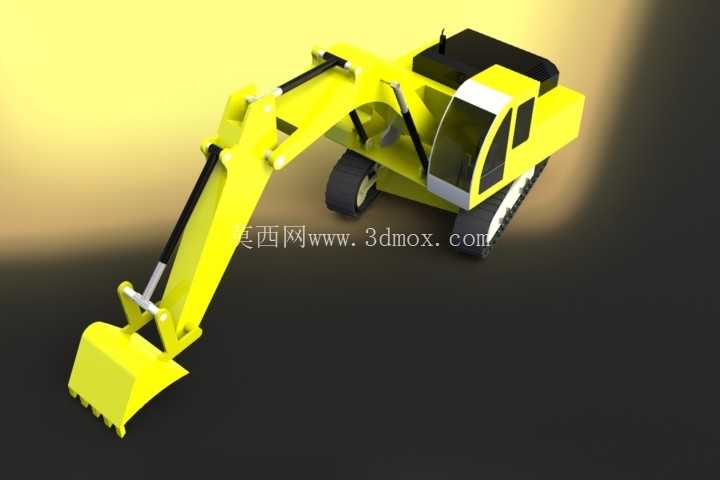

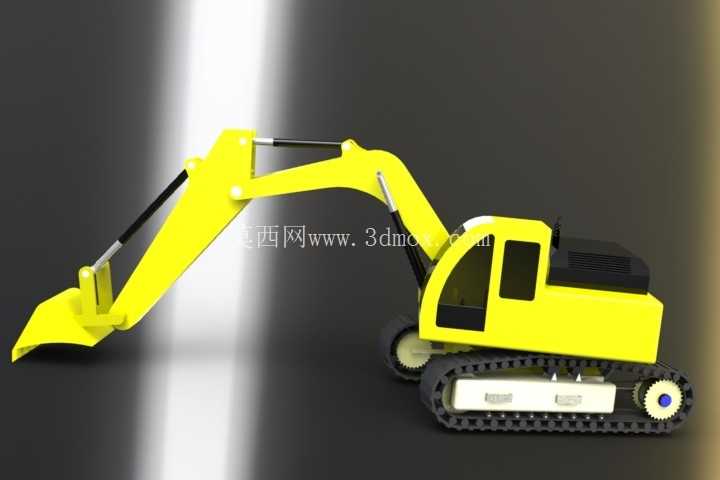

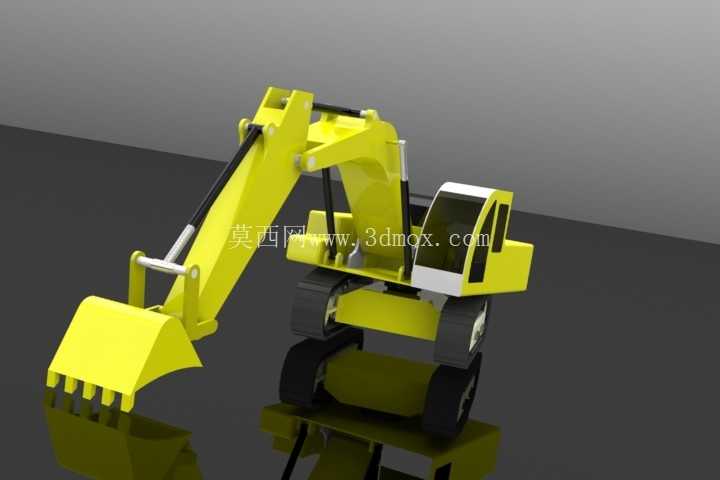

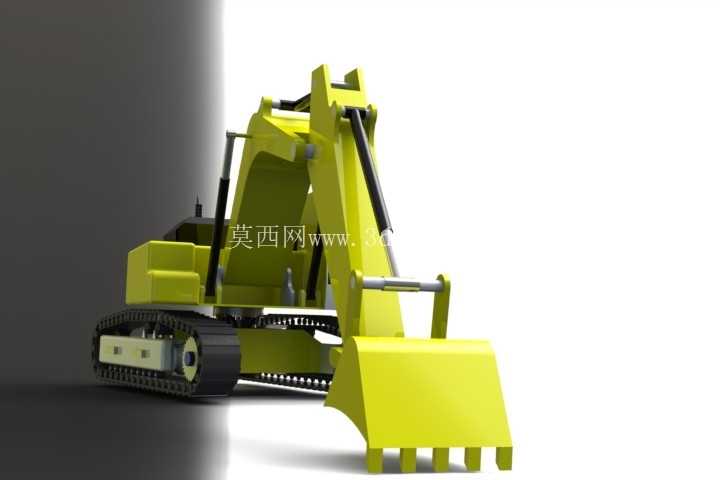

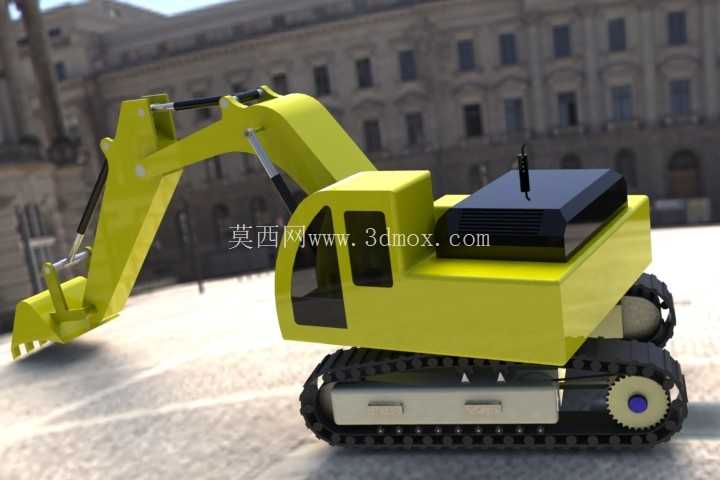

该模型完整还原了液压挖掘机的整机结构组成，覆盖行走底盘、回转平台、工作装置、驾驶室、液压执行元件等核心模块。行走部分采用履带式结构设计，履带接地比压小，可在泥泞、松软、崎岖等非硬化路面稳定通行，避免轮式设备在恶劣场地易打滑、陷车的问题，底盘两侧配置的行走液压马达可独立驱动，实现整机原地转向、坡道平稳行驶，适配复杂地形的转场与作业移位需求。回转平台作为连接底盘与工作装置的核心承载结构，内置回转支承与回转驱动机构，可实现360度全回转作业，无需频繁调整整机站位即可覆盖作业半径内的所有施工点位，大幅提升狭小场地内的作业灵活性。

工作装置采用反铲式结构设计，由动臂、斗杆、挖斗以及三组对应的液压油缸组成，各铰接点的位置匹配经过力学校核，可实现挖掘、提升、卸料全流程的动作连贯输出：动臂油缸负责控制工作装置的整体举升高度，决定最大挖掘深度与卸料高度的边界；斗杆油缸负责调整斗杆的伸展角度，配合动臂动作调整挖掘半径；铲斗油缸负责控制挖斗的翻转角度，完成物料的挖掘与卸料动作。各结构件的铰接处均预留了销轴安装位与润滑通道设计位，符合实际设备的装配维护需求，挖斗斗齿采用可拆卸式结构设计，磨损后可单独更换，降低设备运维成本。

驾驶室设置在回转平台的侧前方位置，视野覆盖范围匹配作业需求，可让操作人员清晰观察挖斗作业点位与周边场地情况，驾驶室框架采用受力结构设计，可在设备发生倾翻时为操作人员提供安全防护空间。整机的液压管路布局沿动臂、斗杆的结构件内侧布置，既避免作业过程中物料碰撞损坏管路，也让整机外观布局更规整，减少管路弯折带来的压力损失。

从设计思路来看，该模型在结构还原时优先保证各运动部件的运动干涉检查，所有铰接点的转动范围均匹配真实设备的动作行程：动臂举升角度范围覆盖从地面挖掘到最高卸料位的全行程，斗杆收拢与伸展的角度匹配最大挖掘半径与最小作业半径的边界，铲斗翻转角度可保证满斗举升时物料不洒落、卸料时斗内物料可完全卸出。整机的重心位置经过匹配设计，在最大挖掘半径作业时整机稳定性满足抗倾覆要求，履带底盘的轨距与轴距参数匹配整机重量，保证作业与行走过程中的稳定性。

外形尺寸方面，该模型属于中小型液压挖掘机级别，整机运输长度匹配常规平板拖车的装载边界，运输高度满足道路通行的限高要求，履带宽度适配狭窄施工场地的通行需求，可在宽度有限的市政道路、巷道内完成作业转场。各结构件的截面尺寸参考同级别真实设备的受力要求设置，动臂、斗杆采用箱型截面结构，在保证结构强度的前提下降低结构件自重，提升作业时的有效负载能力。回转平台的尾部回转半径控制在合理范围，在靠近墙体、边坡等障碍物作业时，可避免平台尾部碰撞障碍物，适配狭小场地的贴边作业需求。

在实际工程应用中，这类中小型履带液压挖掘机可适配0.1-0.5立方米级别的挖斗，单斗挖掘力可满足普通土方、软岩的挖掘需求，配合液压破碎锤可完成混凝土路面破碎、软岩剥离作业，配合抓斗可完成散料装卸、废弃物抓取作业，是工程施工领域通用性极强的多功能作业装备。模型的各部件均按装配层级拆分，可直接用于结构教学、运动仿真、方案展示等场景，也可作为同类型设备改型设计的基础参考框架，帮助设计人员快速完成结构布局验证与运动干涉检查，缩短前期方案设计的周期。
