液压履带式挖掘机整机三维设计模型

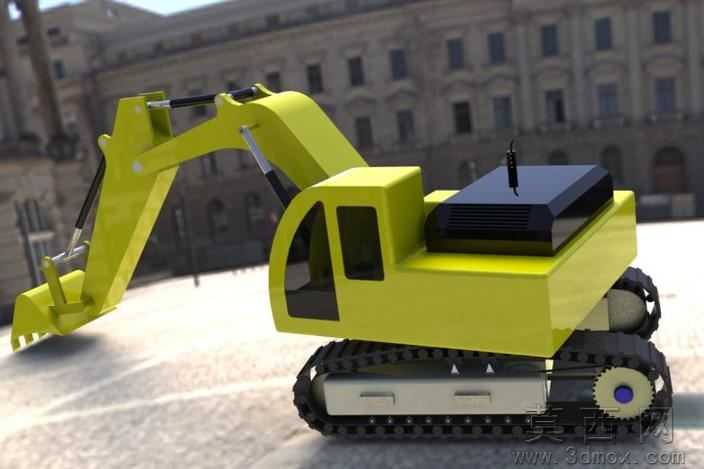

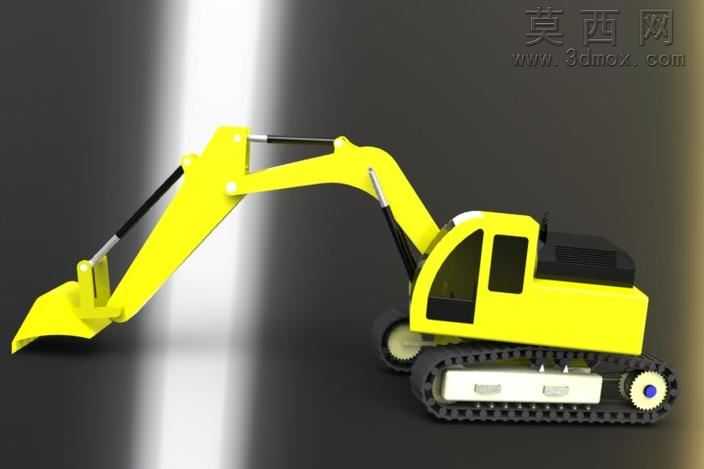

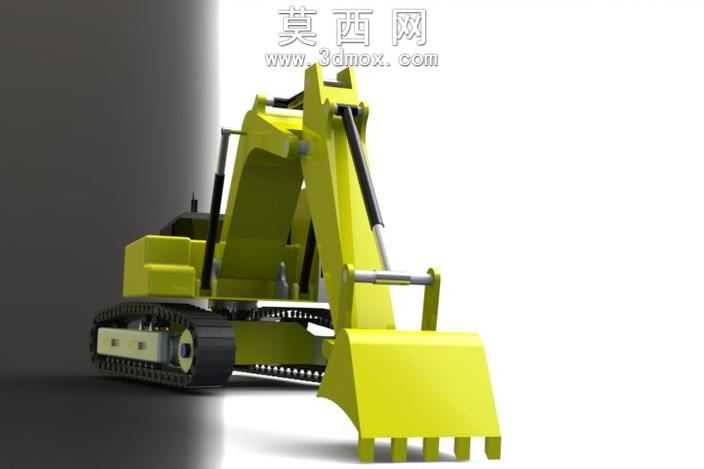

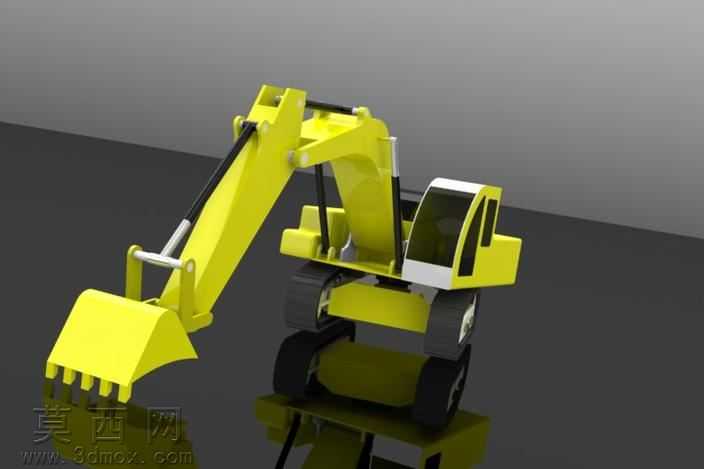

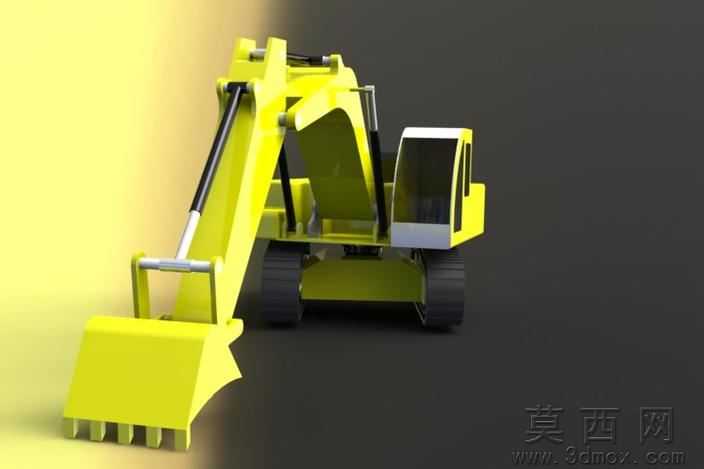

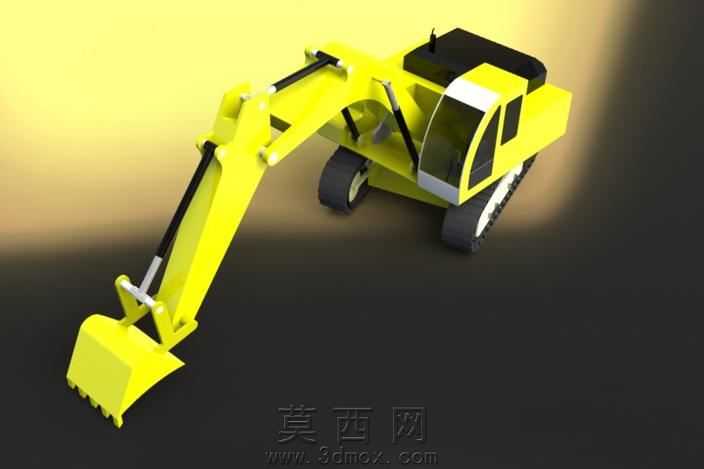

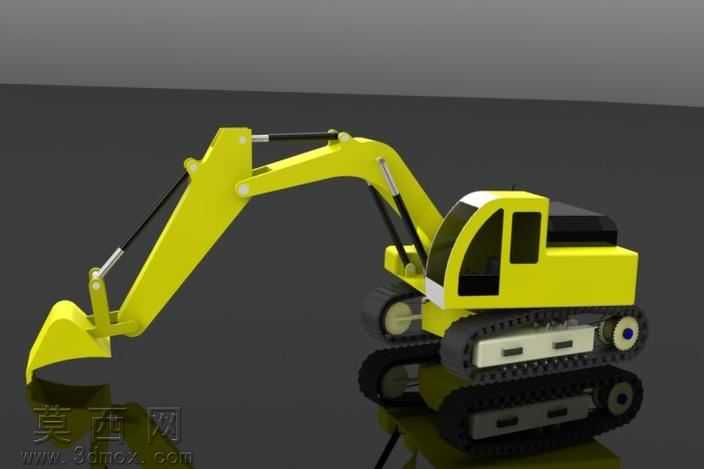

本模型为液压履带式挖掘机的整机三维设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整机总布置的骨架搭建，明确各功能模块的空间占位与运动边界，再逐一拆分细化各个部件的结构细节，确保各部件装配后无干涉，同时满足真实挖掘机的运动逻辑要求。模型完整还原了履带式挖掘机的核心结构，下部行走部分采用履带式底盘设计，细致构建了履带板、驱动轮、导向轮、支重轮与行走架的配合结构，还原了履带底盘接地比压小、适应复杂非铺装作业场地的结构特性；上部转台部分搭建了主机舱、驾驶室的外观与内部安装结构，预留了动力单元、液压控制单元的安装空间，驾驶室的窗体、舱门轮廓均按照真实小型挖掘机的人机工程比例设计，还原了操作视野的布局逻辑。工作装置部分为液压反铲结构，完整构建了动臂、斗杆、铲斗以及各铰接点的连接结构，同时还原了对应位置的液压油缸安装位，各铰接部位的转动副均按照真实机械结构设计，可实现动臂升降、斗杆收放、铲斗翻转的连贯作业动作模拟。材质渲染阶段，针对不同部件匹配了对应的材质属性：机身主体与工作装置采用工程黄的金属漆面材质，还原工程机械常用的涂装质感，履带板与底盘结构件采用深色耐磨金属材质，模拟高强度钢材的哑光磨砂质感，驾驶室窗体采用半透明深色玻璃材质，液压油缸杆件采用亮面镀铬金属材质，液压管路采用黑色橡胶材质，通过不同材质的区分清晰呈现各部件的功能属性。整体模型比例协调，结构细节完整，既还原了液压挖掘机的外观造型特征，也准确体现了其核心机械结构的连接与运动逻辑，可用于工程机械结构认知、作业动作模拟演示、相关结构优化设计参考等场景，建模过程中对各部件的装配公差、运动行程均做了参数化约束，可根据设计需求调整臂长、斗容、底盘尺寸等参数，适配不同吨位级别的小型挖掘机设计改型需求。
