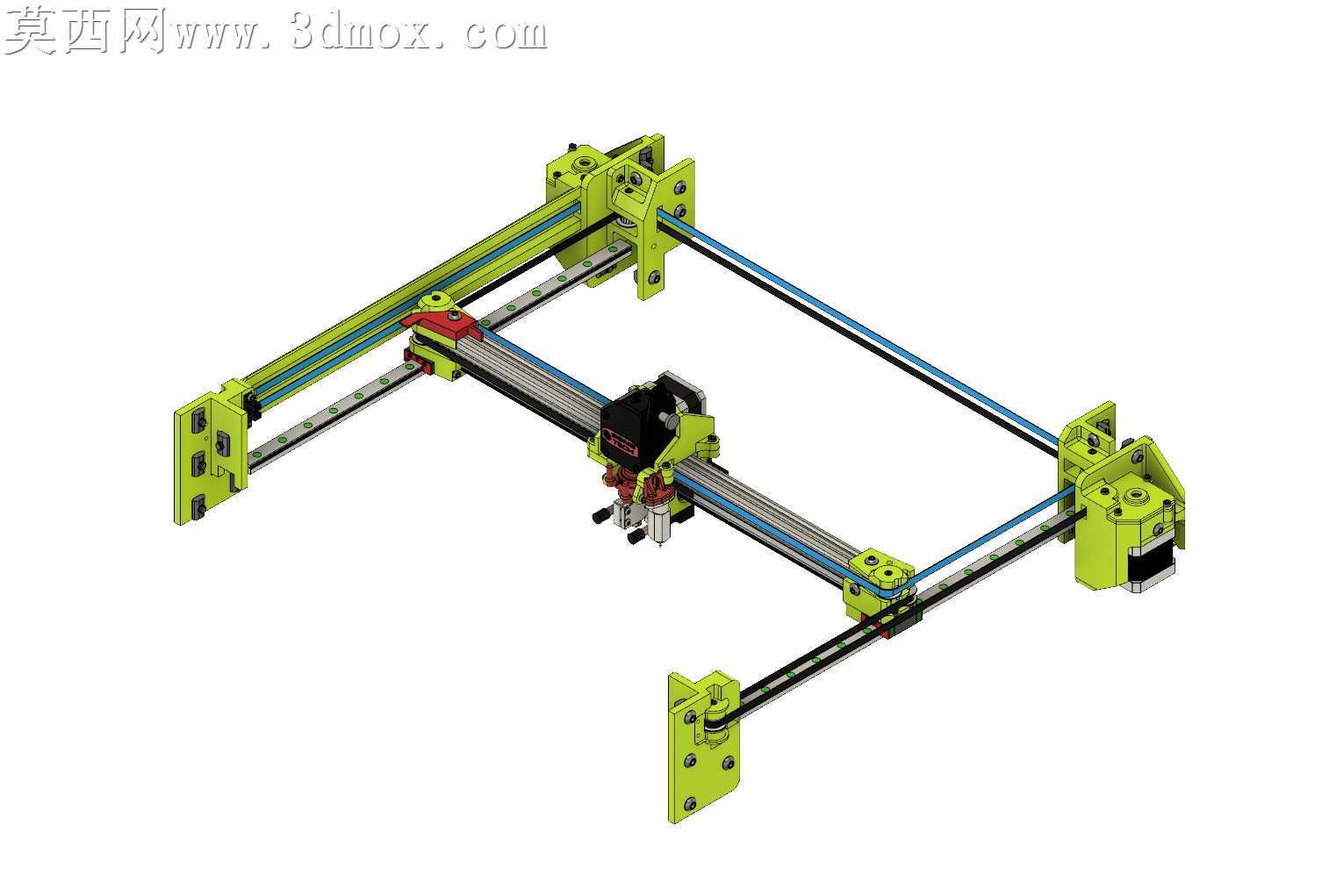

CoreXY结构超立方体3D打印机XY轴传动机构

桌面级FDM设备长期受打印区域边缘传动迟滞、皮带张紧力不均导致的层纹偏移问题困扰，这套XY轴传动结构从安装基准的公差适配层面做了针对性调整，没有沿用常规CoreXY结构电机后置的粗放布局。四个角的安装座做了定位凸台设计，和线性导轨的端面卡槽直接嵌合，省去了安装时反复打表找正导轨平行度的工序，哪怕是首次组装的爱好者，只要把导轨卡入凸台锁紧螺丝，两根平行导轨的平行度误差就能控制在0.02mm以内，不会出现滑块运行卡顿、皮带跑偏的问题。皮带轮的安装位置特意往框架内侧偏移了8mm，避开了铝型材框架的内角圆角，皮带运行全程不会和型材边缘发生摩擦，不用额外粘贴特氟龙胶带做防磨处理，长期运行也不会出现皮带侧边起毛、断裂的情况。挤出头安装座的走线槽做了下沉式设计，加热头、风扇、限位开关的线材可以完全埋入槽内，随滑座往复运动时不会和皮带、导轨发生剐蹭，之前常见的线材被皮带磨破导致短路的隐患被直接消除。张紧机构集成在端部安装座上，不用额外加装独立的张紧块，拧动调节螺丝就能同步调整两侧皮带的张紧力，不会出现单边张紧力过大导致的滑座运行倾斜，打印方形轮廓时不会出现对角尺寸偏差。滑座和导轨滑块的连接面做了0.1mm的卸荷槽设计，锁紧螺丝时不会因为安装面的平面度误差导致滑块预紧力过大，滑座在全行程运行时的阻力波动控制在5%以内，高速打印时不会因为阻力突变出现振纹。所有安装孔位都做了倒角处理，拧入螺丝时不会出现铝屑掉落到导轨或者皮带槽内的情况，组装过程不用反复清理碎屑，后期维护时拆卸部件也不会因为孔口毛刺刮伤安装面。打印头安装位的安装孔做了等距排布，兼容市面上主流的近程、远程挤出头安装尺寸，不用额外打印转接件就能更换不同的挤出组件，改装时不会破坏原有结构的安装精度。
