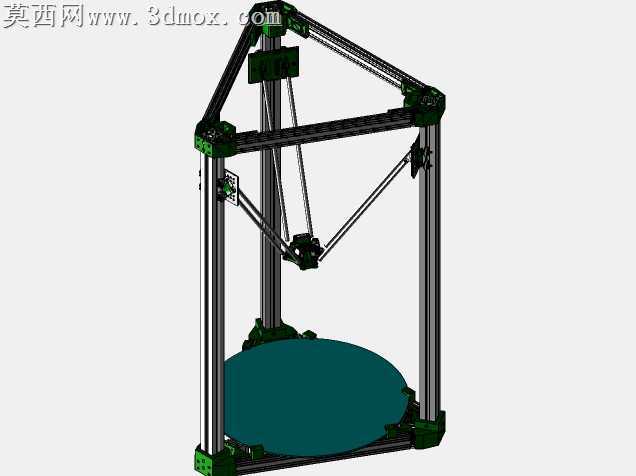

大尺寸并联三角洲结构3D打印机设计方案

大尺寸并联打印设备最容易被忽略的隐患，是高速运动下框架的微形变传导到喷嘴端，直接造成层纹错位、尺寸超差，这套结构在框架选型上没有盲目追求轻量化，三根主立柱搭配底部环形承托平台的连接节点，全部做了内嵌式角码加固，没有采用外露式拼接件，避免长期往复运动后紧固件松动带来的精度漂移。底部圆形热床的承托结构没有做整板铣削，而是采用分段式支撑筋连接铝型材框架，既减轻了运动端的负载重量，又能保证热床在50厘米幅面加热时，热膨胀带来的形变不会直接拉扯框架基准，热床边缘和框架之间预留的0.8毫米间隙，刚好抵消PLA、ABS等不同耗材打印温度下的热伸缩量，不会出现高温下框架被顶起的问题。传动端采用磁棒配合同步带的传动方案，没有使用传统的鱼眼关节轴承，省去了定期加注润滑脂、调整关节间隙的维护步骤，磁连接的预紧力经过反复调试，既能保证运动过程中不会出现脱开故障，又能在喷嘴发生碰撞时自动脱开保护核心部件，避免硬撞击造成的并联臂变形。效应器端的40毫米风扇安装位做了斜向导风设计，风道出风角度刚好对准喷嘴下方3毫米的耗材熔融区域，不会直吹刚挤出的耗材造成骤冷脆裂，风扇固定座采用卡扣式结构，不需要额外紧固件就能完成拆装，更换风扇或者清理风道积尘时不需要拆解整个效应器组件。并联臂的长度公差控制在0.02毫米以内，每根臂的两端连接点都做了同轴度校准，运动过程中三个并联臂的受力始终保持均匀，不会出现单根臂负载过大造成的磨损加速问题，顶部的定滑轮组安装座做了腰型孔调节设计，同步带张紧度调整不需要拆解顶部框架，只需要拧动调节螺丝就能完成张力校准，日常维护的操作门槛大幅降低。框架上预留的走线槽全部沿着铝型材的凹槽布置，运动端的线缆采用拖链承托，不会出现线缆随运动反复弯折造成的内部线芯断裂问题，所有电气元件的安装位都预留了散热间隙，长时间连续打印时不会出现局部积热造成的元件故障。
