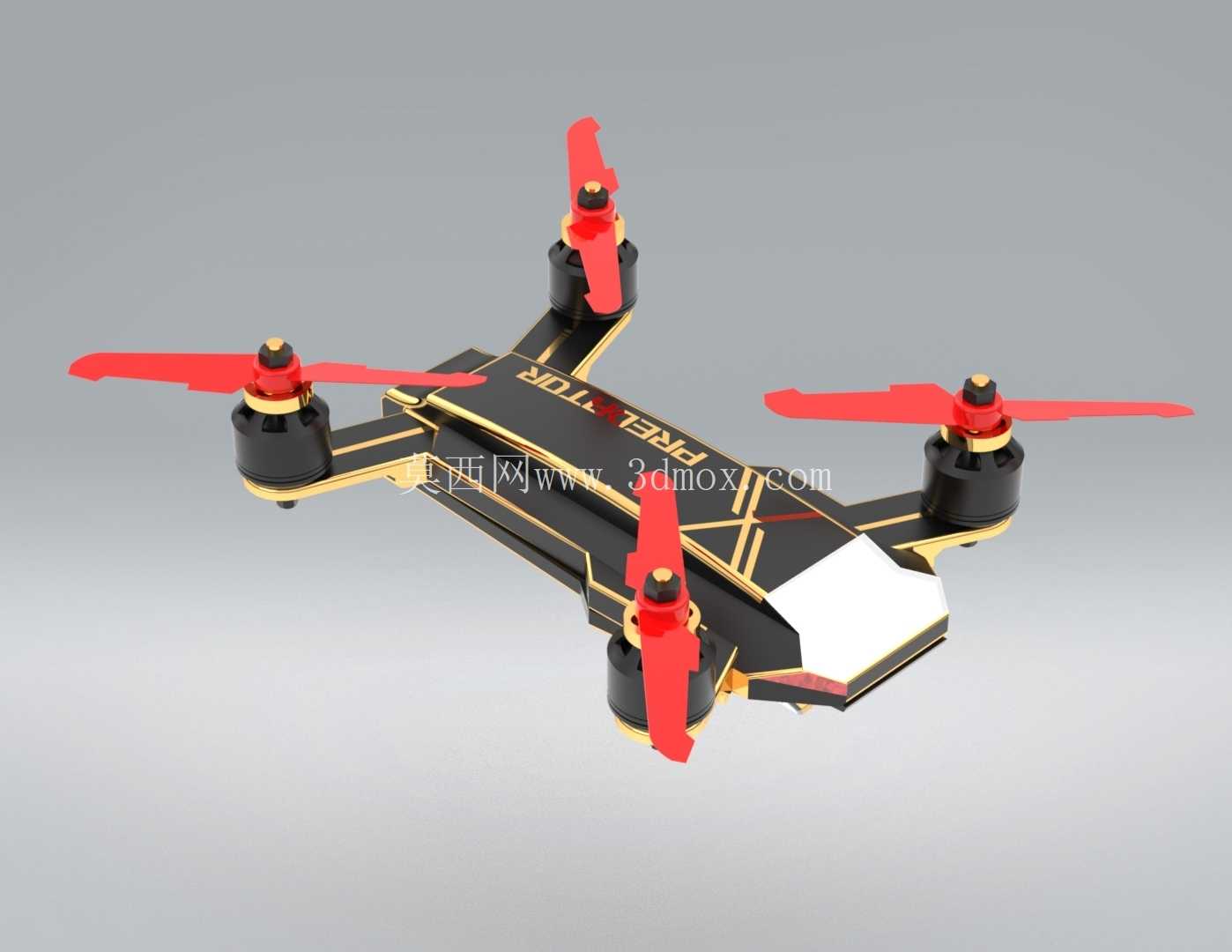

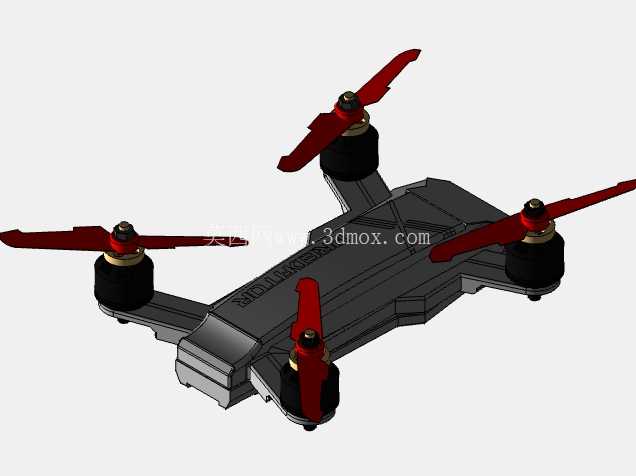

黑金配色折叠式四旋翼消费级航拍飞行器

　　这款四旋翼飞行器的结构设计，首先围绕消费级航拍与短途轻载作业的实际场景展开，日常可用于小范围园区巡检、户外航拍摄影、青少年航模教学实训等场景，机臂采用折叠式布局设计，收纳状态下可将四个旋翼臂向机身主体收拢，整体收纳尺寸控制在成年人手掌可握持的范围，能够轻松放入普通通勤背包的侧袋，解决了传统固定翼距四旋翼飞行器携带不便的痛点。从结构设计逻辑来看，机身主体采用上下盖扣合的薄壁结构，内部预留了飞控主板、锂电池仓、图传模块的安装空间，电池仓设计为快拆式结构，卡扣位置设置在机身尾部，无需额外工具即可完成电池更换，适配户外连续作业时的快速换电需求。

　　机臂与机身主体的连接位置采用转轴式铰接结构，转轴处预留了阻尼限位结构，展开时机臂可自动卡入定位槽，保证飞行过程中机臂不会出现晃动偏移，铰接位置的走线采用内置式穿线设计，将电调与电机的连接导线完全收纳在机臂内部，避免飞行过程中导线外露产生风阻，同时也能减少导线被旋翼剐蹭的风险。旋翼部分采用快拆式桨叶设计，桨叶根部设置了卡扣式安装座，对准电机轴的定位槽按压即可完成安装，拆卸时只需按下桨叶根部的解锁卡扣即可拔下，日常收纳或者桨叶损坏更换时无需借助辅助工具。

　　机身头部预留了摄像头安装位，安装平面设置了15度的下倾角，能够匹配航拍时的视角需求，摄像头安装位周边预留了减震球的安装孔位，可通过橡胶减震球连接摄像头与机身框架，过滤飞行过程中电机产生的高频振动，避免航拍画面出现果冻效应。从安装边界来看，展开状态下旋翼的对边轴距控制在200毫米级别，属于小型消费级无人机的尺寸范畴，飞行时的安全悬停空间仅需直径1米的无遮挡区域，适合在林间、楼宇间等狭小空间内作业。机身底部预留了起落架的安装螺孔，标配的轻量化起落架高度为15毫米，能够在降落时为机身底部的摄像头、电池仓提供足够的离地间隙，避免不平整地面降落时磕碰核心部件。

　　动力系统的安装位适配1306规格的外转子无刷电机，电机安装座设置在机臂末端，安装平面与机臂保持水平，保证旋翼旋转平面与机身水平面平行，减少飞行时的姿态修正功耗。机身外壳的装饰线条采用内嵌式设计，既能够提升外观辨识度，也能够作为上下盖的定位筋条，装配时可通过筋条快速对齐上下盖的安装位置，提升装配效率。整机的重心设计在机身几何中心偏下的位置，电池仓设置在机身中下部，安装电池后整机重心落在旋翼旋转平面的下方，能够提升飞行时的自稳性能，降低飞控系统的姿态修正压力。机臂末端的电机安装座周边预留了电调的散热空间，电调工作时产生的热量可通过机臂的薄壁结构直接向外散发，长时间飞行也不会出现电调过热降频的问题。机身尾部预留了充电接口与对频按键的开孔位置，开孔位置做了下沉式设计，可避免日常放置时接口被磨损，同时也能减少雨水、灰尘进入机身内部的概率。
