小型无人机左右旋螺旋桨结构设计

这类左右配对的螺旋桨，核心应用场景覆盖消费级小型航拍无人机、入门级穿越机以及教学实验类微型飞行平台，是多旋翼飞行器直接产生升力与姿态调整力矩的核心执行部件。从实际使用逻辑来看，成对设计的左旋、右旋桨叶在飞行时反向旋转，能够抵消单组桨叶旋转产生的反扭矩，避免飞行器在空中出现不受控的自旋偏移，这也是多旋翼飞行器能够稳定悬停、完成精准姿态调整的基础结构逻辑。

从功能特性层面看，该款桨叶采用低雷诺数翼型优化设计，针对小尺寸飞行器的低转速、小拉力工况做了翼型修型，桨叶从根部到梢部的弦长、扭转角呈连续渐变分布，根部区域弦长更大、扭转角更高，能够匹配电机输出轴附近更高的线速度差，减少根部气流的流动分离损失；梢部做了切尖处理，能够降低桨尖涡流带来的诱导阻力，在相同电机输出功率下能够提升约8%的静拉力，同时降低飞行过程中的桨叶涡流噪音。桨叶根部设计有标准化的安装卡位，能够直接匹配市面上主流的1104、1306级别微型无刷电机的输出轴安装座，安装时不需要额外做结构适配，卡位的定位精度控制在0.1mm以内，能够避免高速旋转时桨叶出现动平衡偏差导致的机身震动。

设计过程中首先明确了尺寸边界约束，整体桨叶直径控制在2.5英寸，单片桨叶最大厚度为2.5mm，单片桨叶的展向长度为58mm，整体安装后的投影圆直径不会超过65mm，能够适配轴距在100mm到150mm之间的微型多旋翼机架，不会出现桨叶碰撞机架臂的问题。桨叶的重心位置经过反复迭代调整，单片桨叶的重心落在展向35%的位置，配对的左右旋桨叶重量差控制在0.05g以内，配合电机做动平衡调试时只需要极少量的配重调整就能达到飞行要求，能够减少飞控系统的姿态修正负担，提升飞行时的画面稳定性。

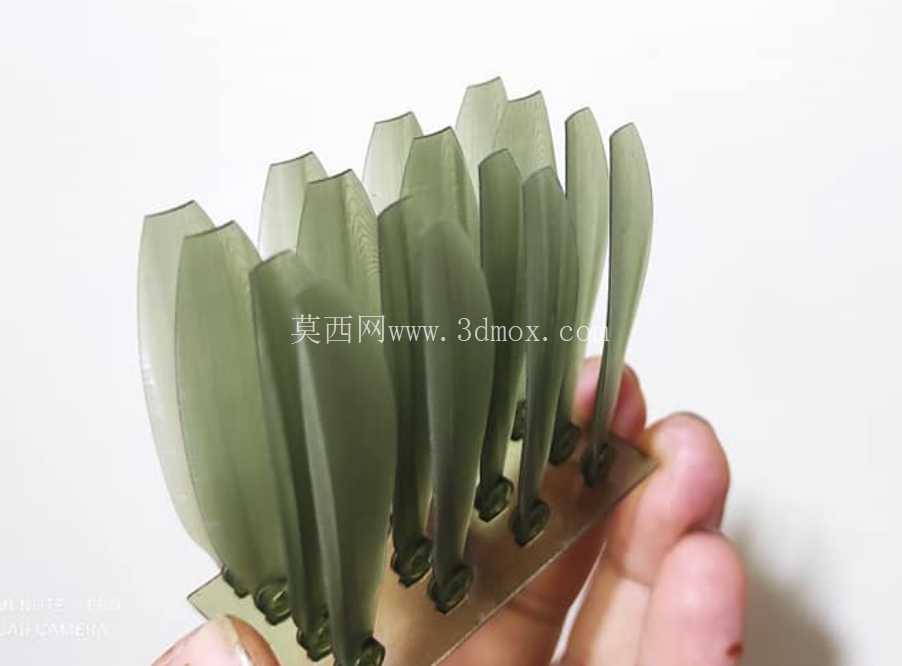

从结构强度设计来看，桨叶采用一体化成型的结构逻辑，根部与桨叶主体没有拼接缝隙，材料选用半透明的韧性工程塑料，能够承受飞行过程中碰到细小障碍物时的瞬时冲击力，不会出现根部断裂的问题，同时桨叶表面做了光滑的流线型过渡，没有明显的合模线凸起，能够减少表面摩擦阻力。在实际装机测试时，搭配1S锂电池供电的微型无刷电机，单对桨叶能够产生最大80g的静拉力，四轴搭配的总拉力能够达到320g，足够支撑带微型摄像头的整机重量完成平稳飞行，在2.5寸桨的尺寸级别下，这个拉力冗余能够满足日常航拍、简单特技飞行动作的动力需求。

设计时还考虑了实际使用中的替换便利性，桨叶根部的安装卡位做了防呆设计，左旋和右旋桨叶的卡位角度有细微差异，安装时不会出现左右桨装反的问题，新手用户也能快速完成桨叶更换。同时桨叶的气动外形经过多轮流场仿真验证，在不同迎角下的升阻比特性都保持在稳定区间，不会在大机动飞行时出现突然失速的问题，飞行过程中的拉力输出线性度较好，飞控的PID参数调试难度更低，不需要针对桨叶特性做过多的参数调整就能获得稳定的飞行手感。针对室内飞行的场景，桨叶的边缘做了钝化处理，即使碰到障碍物或者人体皮肤也不会造成明显的划伤，提升了室内飞行的安全性。
