可调节式桌面手机支撑托架结构设计

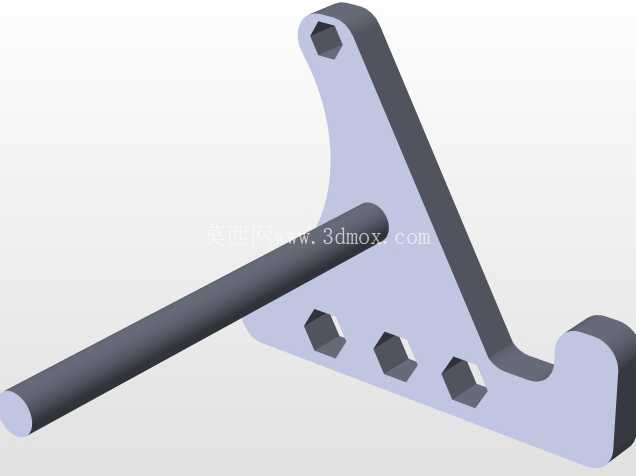

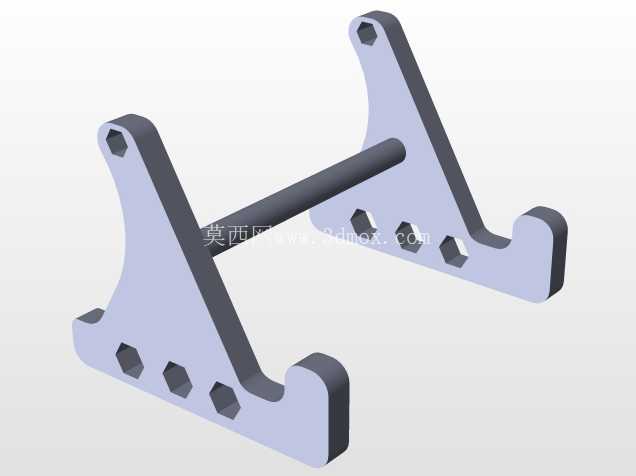

　　日常桌面场景中，手机横屏观看视频、参与线上会议、跟随教程操作时，徒手扶持不仅容易造成手腕疲劳，还会因握持角度不稳定导致画面晃动、观看距离不合理引发颈椎不适，这款分体组装式手机支撑结构，正是针对这类桌面使用痛点做的定向结构优化。整体结构分为左右对称的两个支撑立板与一根连接销轴，没有多余的冗余零件，所有结构件均可通过FDM熔融沉积型3D打印设备一体成型，无需额外的金属嵌件或者粘接工序，打印完成后仅需将连接销轴穿入两侧立板的对应定位孔，即可完成整机装配，装配全程不需要辅助工具，普通使用者可在数十秒内完成组装。支撑立板的下部做了加宽的平直底边，底边与桌面接触的位置做了微小的圆角过渡，既避免了锐边刮擦桌面涂层，也能让支撑件放置时保持足够的静摩擦力，在正常触控手机屏幕的外力作用下不会出现滑移、侧翻的问题。立板上部的承托钩做了内收的限位挡边，挡边高度控制在8mm左右，既能挡住厚度在6-12mm区间内的带壳手机，避免手机从承托位置滑落，又不会遮挡手机屏幕的底部显示区域，不会影响全屏观看时的视觉完整性。

　　立板板身沿高度方向均匀排布了五个正六边形的调节孔，连接销轴可根据实际使用需求插入不同高度的孔位，以此调整手机的支撑倾斜角度：当销轴插入最下方的孔位时，手机倾斜角度约为75度，适合近距离竖屏查看消息、扫码操作；插入中间孔位时倾斜角度约为45度，是日常横屏观看视频、浏览图文内容的舒适视角；插入最上方孔位时倾斜角度约为25度，适合将手机平放在桌面作为直播俯拍、线上课程录制的支撑载体，适配不同场景下的视角需求。两侧立板的内侧间距设置为120mm，可容纳屏幕尺寸在4.7英寸到6.9英寸之间的主流智能手机，即使是加装了厚重防摔保护壳的机型，也能轻松放置在两个承托钩之间，不会出现宽度方向的卡滞问题。

　　连接销轴的直径与立板上的定位孔采用小间隙配合，装配后没有明显的旷量，同时也能在需要调整角度时轻松拔出销轴换位，不会因为配合过紧导致拆卸困难。立板上的六边形孔除了承担角度调节的定位功能外，还能有效减少打印材料的消耗，降低整体结构的自重，同时六边形的结构造型相比圆形孔拥有更好的结构刚性，在长期承受手机重量的情况下，孔位边缘不会出现应力开裂、形变扩孔的问题。整个结构的边角位置全部做了R2以上的圆角处理，没有尖锐的棱角，即使是日常使用中不小心磕碰，也不会造成划伤，同时圆角结构也能减少3D打印过程中的应力集中，避免打印件出现翘边、层间开裂的问题。

　　结构设计时充分考虑了3D打印的工艺特性，所有结构均采用等壁厚设计，壁厚统一设置为3mm，既保证了足够的结构强度，又不会因为壁厚不均导致打印过程中出现收缩变形，所有悬空位置的倾斜角度均大于45度，打印时不需要添加额外的支撑材料，打印完成后不需要做支撑拆除、打磨毛刺的后处理工序，大幅降低了打印的时间成本与材料损耗。实际使用测试中，该支撑结构可稳定承载重量在300g以内的电子设备，除了手机之外，也可临时支撑小型平板电脑、Switch掌机等数码产品，适用场景覆盖居家桌面、办公工位、宿舍书桌等多种日常环境，组装完成后整体占用桌面面积不足0.01平方米，不会过多占用桌面的操作空间，闲置时可拔出连接销轴将两个立板叠放收纳，收纳后的整体厚度不到20mm，可轻松放入背包、文件袋中随身携带。
