教学演示用四缸曲柄活塞动力结构

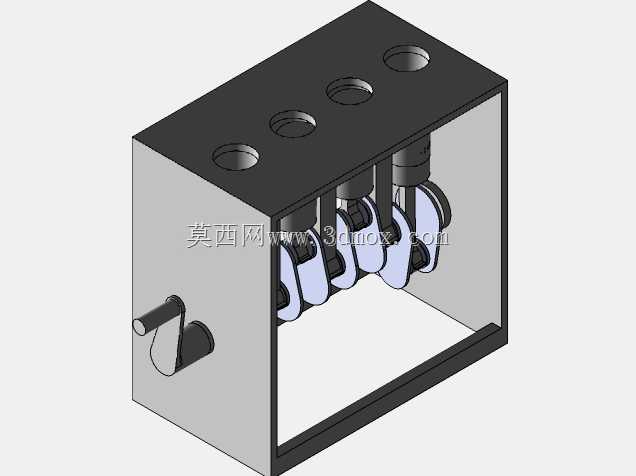

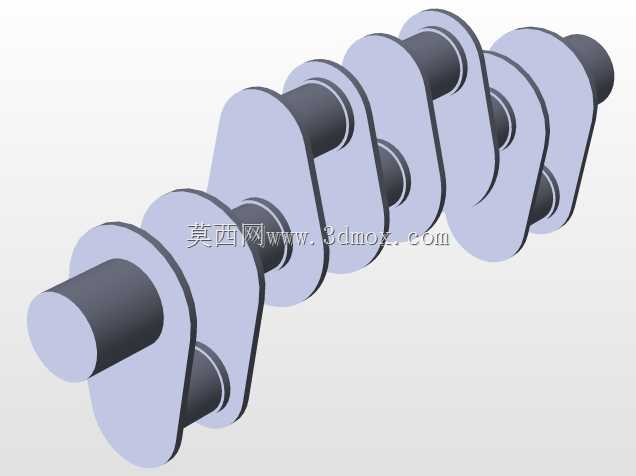

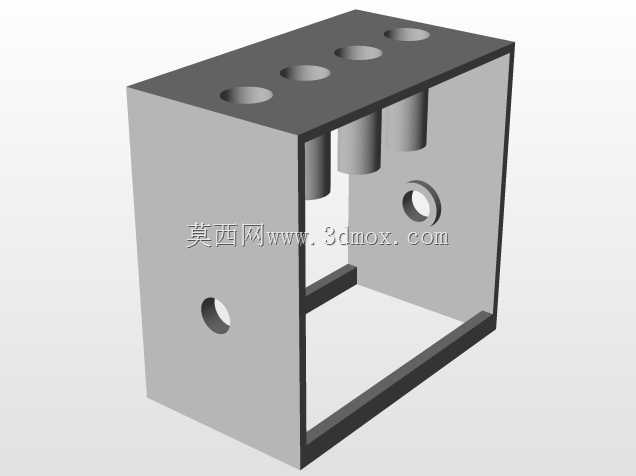

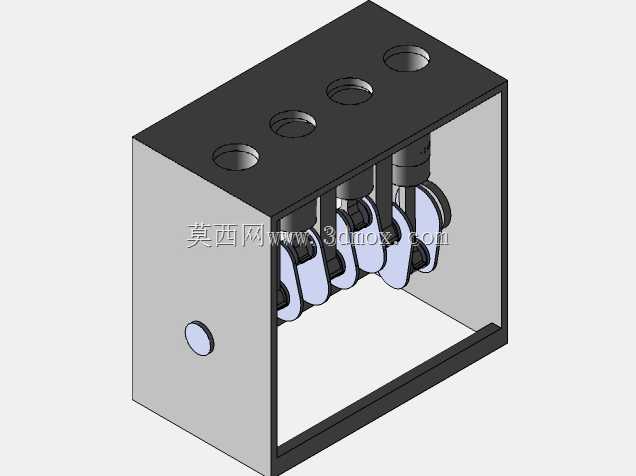

这套结构主要面向机械原理教学场景设计，可直观展示往复式动力的核心传动逻辑，帮助初学者快速建立曲柄连杆机构的运动认知，也可用于科普展项的互动演示单元，参观者转动侧方摇柄即可完整观察四个活塞的往复运动、曲轴的回转动作全过程，理解动力转换的核心路径。从功能实现来看，结构将四个活塞沿直线排布在箱体上部的缸孔内，每个活塞通过连杆与下方曲轴的对应曲柄销连接，侧方伸出的摇柄与曲轴输入端直接固连，手动输入回转动力时，曲轴带动四个活塞按照固定相位差依次完成上下往复动作，完全复刻直列四缸动力单元的运动时序，没有冗余的附属结构，所有运动部件都做了外露处理，避免遮挡传动路径。设计阶段优先考虑教学场景的观察需求，没有采用全封闭的缸体结构，而是用框架式箱体承载所有部件，上部缸体部分开设四个同轴等距的活塞安装孔，孔的内径与活塞外径采用间隙配合，保证活塞往复运动无卡滞，下部框架预留足够的曲轴回转空间，避免曲柄转动时与箱体侧壁发生干涉。侧方摇柄的安装位置做了偏心避让，摇柄转动时的轨迹不会超出箱体侧面边界，整体结构的安装边界规整，可直接放置在实验台面上使用，不需要额外的固定支架。曲轴的四个曲柄销按照180度相位差对称排布，保证四个活塞的运动两两对称，手动转动时受力均匀，不会出现卡顿或受力不均的情况，连杆与活塞、曲柄销的连接位置都采用铰接结构，预留了合理的活动间隙，模拟真实动力单元的连接方式，同时降低加工与装配的精度要求，适合教学场景下的拆装练习使用。箱体的框架结构同时承担防护与承载作用，上部的缸体块与下部的侧围板采用拼接式设计，装配时可先完成曲轴、连杆、活塞的组件安装，再封装侧围板，装配逻辑清晰，也方便学习者拆解观察内部的部件排布，理解往复式动力结构的装配顺序。
