带轮式木质仿古加农炮摆件结构设计

这款轮式仿古加农炮结构，最初的设计定位是面向院校机械结构认知教学、文创工艺摆件开发两个核心场景，在做结构拆解前，首先要明确其使用边界：作为教学展示件时，需要完整呈现早期滑膛火炮的架体支撑、轮组移动、炮身俯仰的基础结构逻辑，让学习者能直观理解刚性架体与移动轮组的配合关系；作为工艺摆件时，整体结构无尖锐外露棱角，所有连接部位做圆弧过渡处理，可直接放置于桌面、展柜作为陈设，不存在易脱落的细小零部件，适配日常陈设的安全要求。

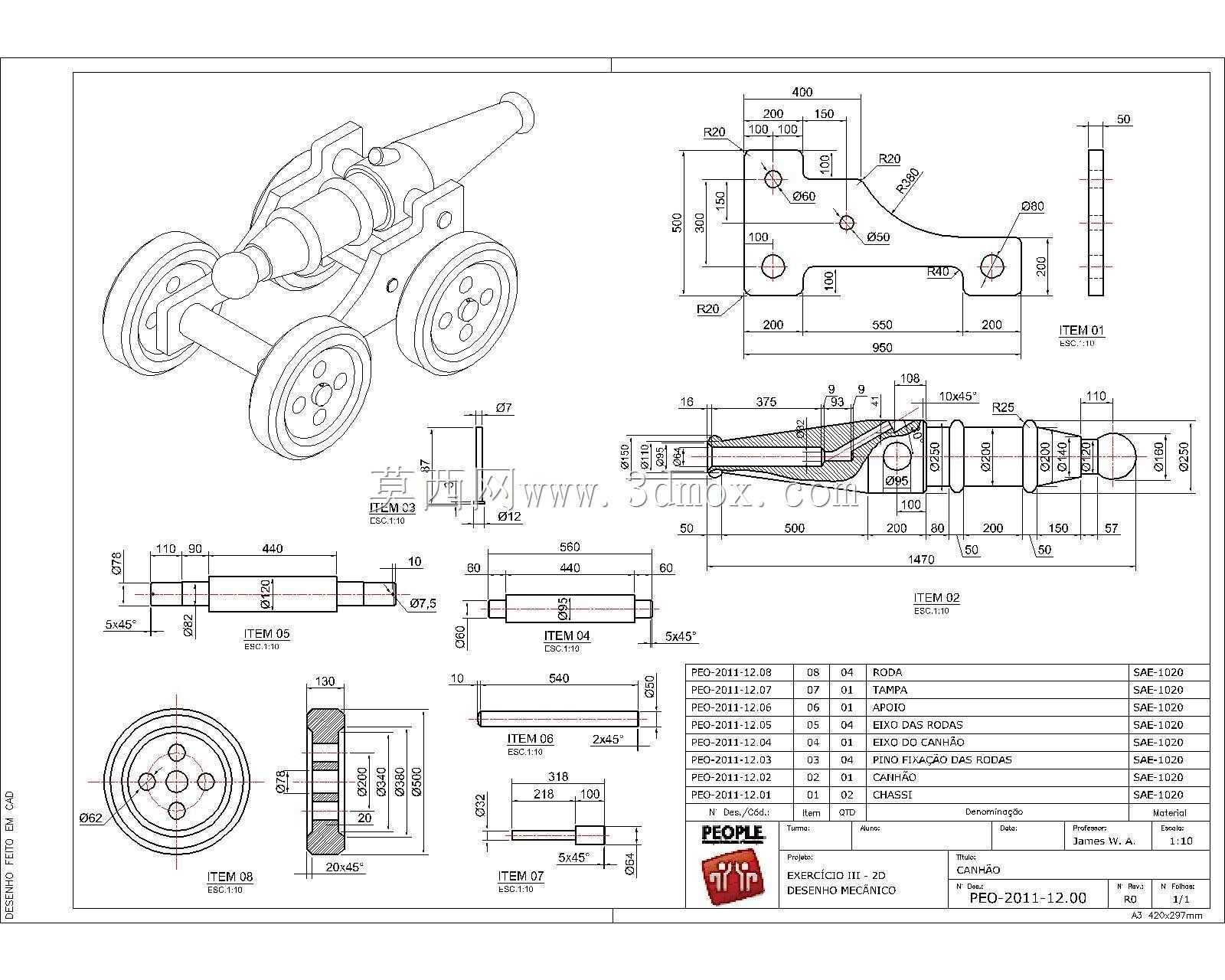

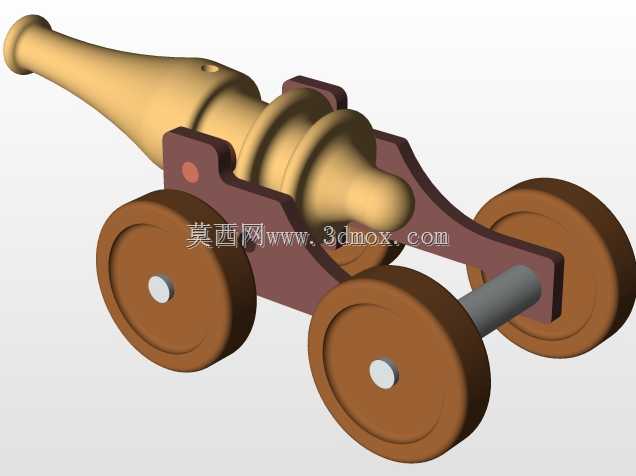

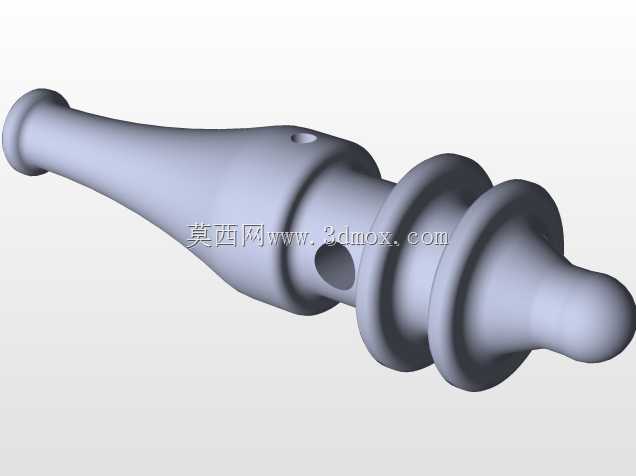

从结构功能拆分来看，整个装置分为炮身主体、炮架支撑、轮组行走三个核心模块。炮身部分采用渐扩式锥筒外形，从炮口位置到炮尾位置壁厚逐步增加，还原早期铸铁火炮的重心分布逻辑，炮身外壁设置两道环形加强凸缘，一方面是还原古炮的外形特征，另一方面在结构上可作为炮身与架体的轴向定位基准，避免炮身沿架体安装槽前后窜动，炮身顶部设置的小型引火孔结构，完全按照古炮的点火位置做等比例缩放，仅做外形还原不具备实际发射功能，从根源上规避使用风险。炮架部分采用双侧立板夹持式结构，两块对称的棕褐色立板通过中部的横向销轴连接，立板上开设与炮身凸缘匹配的弧形定位槽，安装时炮身直接卡入定位槽内即可完成径向固定，无需额外紧固件，立板后侧设置横向连接轴，既可以强化双侧立板的结构刚性，避免架体受外力出现开合变形，也可作为炮身俯仰角度调整的限位基准，当炮身绕定位槽转动时，炮尾下沿会接触到后侧横轴，限制最大俯角，避免摆件放置时炮尾直接接触承托面造成磨损。

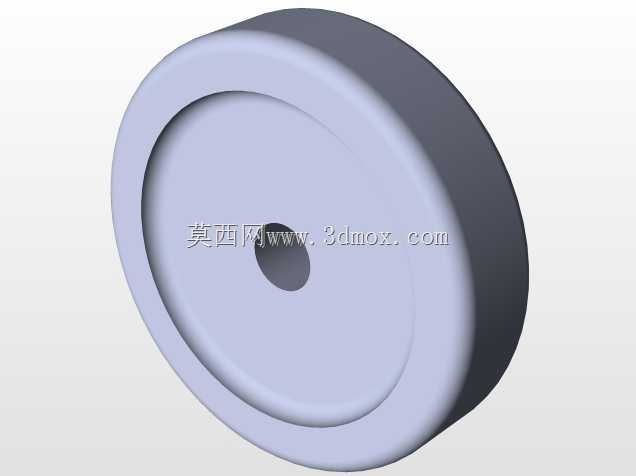

轮组部分采用四个等直径的实心轮结构，轮体中心设置金属材质的衬套，与贯穿立板的轮轴做间隙配合，转动时无卡滞，轮缘做小圆角处理，还原古炮木轮的外形特征，四个轮组的安装位置经过重心配平，当整个摆件放置在水平面上时，炮身轴线与水平面呈12度左右的仰角，无需额外支撑即可保持稳定姿态，不会出现前倾或者后翻的情况。做三维结构设计时，首先确定整体的安装边界：整体长度控制在220mm以内，宽度控制在110mm以内，高度控制在100mm以内，完全适配常规桌面陈设、教学展示台的放置空间，不会占用过多展示面积。结构建模过程中，所有配合部位均采用基孔制配合公差，炮身与架体定位槽的配合间隙控制在0.2mm，既保证安装时的顺畅度，也不会出现配合过松导致炮身晃动的问题；轮轴与立板安装孔采用过盈配合，过盈量控制在0.1mm，组装后轮轴不会随轮体转动，避免长期使用后轴孔出现磨损松动；轮体衬套与轮轴的配合间隙控制在0.15mm，保证轮体转动顺滑的同时，不会出现径向窜动。

从实际应用的角度出发，这套结构除了作为教学模型与工艺摆件外，也可作为3D打印、木质切削加工的实训案例，所有零部件均为规则回转体与平板类结构，无复杂曲面特征，加工难度低，初学者可通过这套模型练习轴类零件建模、装配约束配合、公差匹配设置的基础技能，建模过程中不需要做特殊的曲面拆分，所有特征均可通过拉伸、旋转、切除等基础建模命令完成，对于刚接触三维结构设计的学习者来说，能快速理解装配体中零件之间的定位逻辑、约束关系。在结构细节处理上，架体立板上的圆形装饰凸点，并非单纯的装饰特征，其位置对应立板与轮轴、横轴的安装孔位，在实际加工时可作为孔位加工的对刀基准，减少加工时的划线工序，提升加工效率；炮身尾部的圆弧过渡结构，一方面还原古炮的炮尾外形，另一方面可调整整个炮身的重心位置，让重心落在四个轮组的支撑面中心位置，保证移动或者挪动摆件时的稳定性，不会出现头重脚轻的情况。整套结构没有设置额外的俯仰调节锁紧机构，因为作为陈设与教学模型，固定的仰角已经能满足展示需求，省去锁紧机构可以简化整体结构，减少零部件数量，降低组装难度，同时也避免了长期使用后锁紧机构磨损导致的姿态失稳问题。
