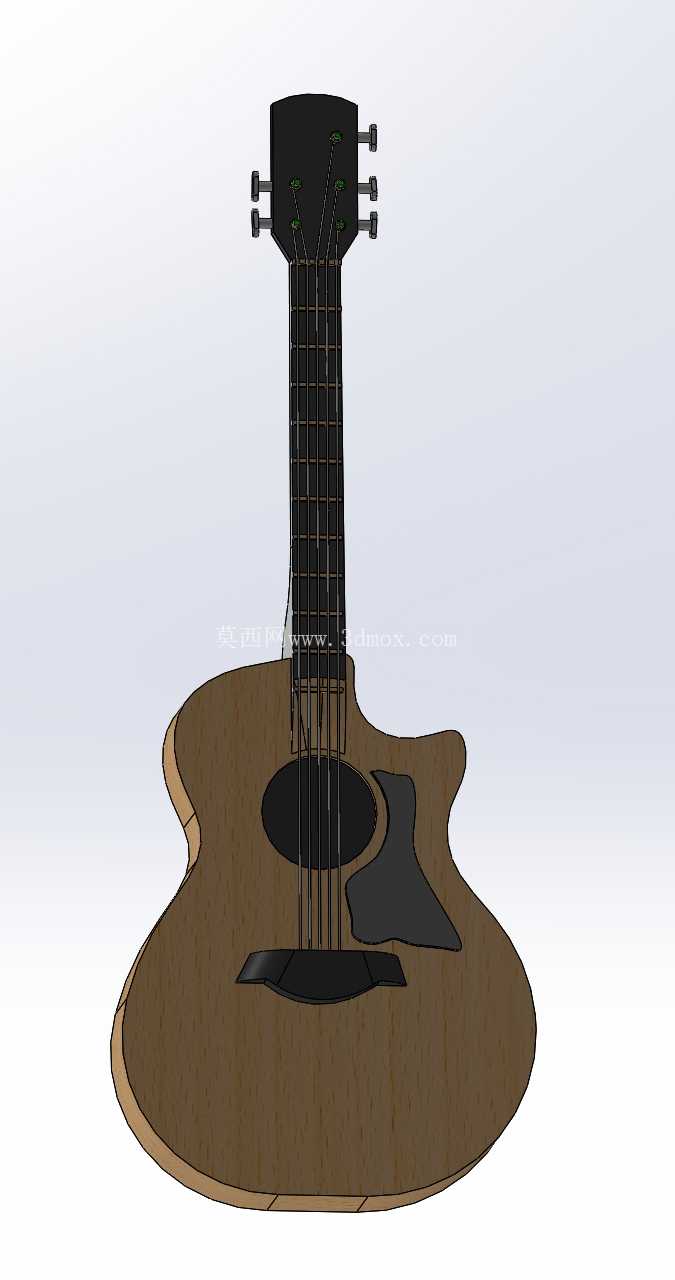

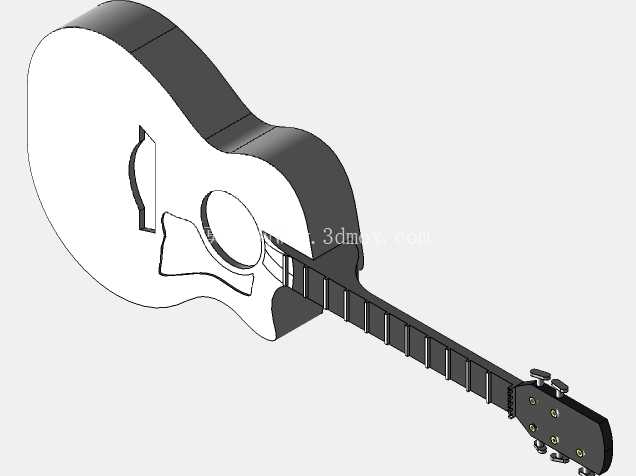

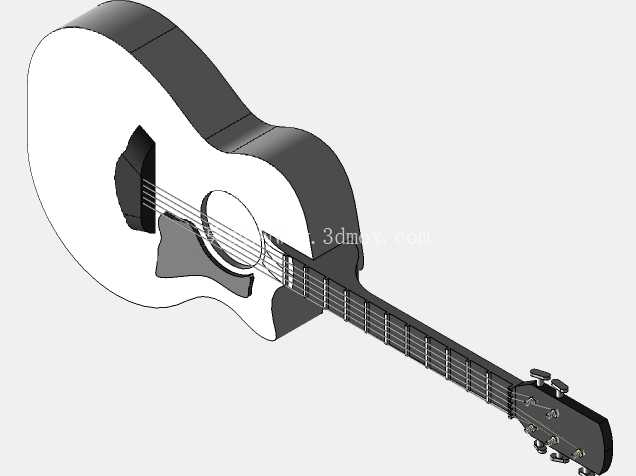

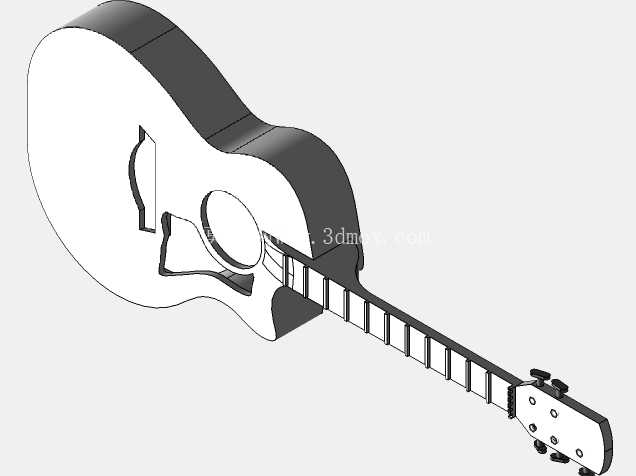

民谣缺角木吉他三维结构设计方案

这款缺角民谣木吉他的三维结构设计，核心围绕原声弦乐器的声学传导逻辑与实际演奏使用需求展开，在建模阶段就充分考虑了各部件的装配公差与实际生产的工艺可行性。从实际应用场景来看，这类吉他主要面向原声弹唱、指弹演奏场景，既可以用于个人日常练习、小型现场演出，也可作为乐器生产环节的结构验证原型，帮助生产端在开模前确认各部件的配合关系，减少实体打样的迭代成本。

设计过程中首先明确了琴身的安装边界与外形尺寸约束，整体琴身长度控制在1000mm左右，琴身最宽处约380mm，箱体厚度控制在90-110mm区间，缺角结构的设计专门针对高把位演奏需求，在14品位置做内凹切削处理，让演奏者的左手可以顺畅抵达高把位音区，不会因为传统D型琴的箱体弧度阻碍手部移动。琴颈与琴身的连接采用插接式结构设计，建模时预留了0.2mm的装配公差，确保琴颈安装后指板平面与琴身面板的角度维持在1.5度左右，这个角度是经过多轮声学验证得出的最优值，既可以保证琴弦与指板的弦距处于合理范围，避免打品问题，也能让琴弦的振动充分传导到琴箱内部，提升共鸣效率。

从功能特性来看，琴身面板采用云杉板材对应的曲面弧度设计，音孔位置设置在琴身振动的核心节点区域，直径控制在100mm左右，音孔周围的加强圈结构在建模时做了等厚处理，厚度维持在2mm，既可以避免面板因为琴弦拉力产生形变开裂，也不会额外增加面板重量影响振动灵敏度。琴桥位置的设计充分考虑了琴弦拉力的传导，采用下宽上窄的梯形结构，与面板接触的底面做了完全贴合面板弧度的匹配处理，拉弦板的弦钉孔位做了均匀排布，六个弦钉孔的中心距严格控制在10mm，确保每根琴弦的拉力均匀分布在琴桥区域，避免长期使用后琴桥开胶或者面板局部凹陷。指板部分采用弧度设计，指板曲率半径设置为305mm，这个曲率符合大多数演奏者的左手按弦习惯，品丝的排布按照十二平均律做精确计算，每一品的间距都经过参数化约束，确保音准误差控制在可接受范围内。琴头部分的弦钮安装位做了同轴度约束，六个弦钮分为左右两排排布，每个弦钮的安装孔位都预留了足够的安装空间，弦钮转轴与琴头平面的垂直度公差控制在0.05mm以内，避免琴弦安装后出现跑偏、卡滞的问题。

内部音梁结构的设计是这款吉他建模的核心部分，采用经典的X型音梁布局，两根主音梁在音孔下方交叉，交叉角度设置为92度，音梁的高度从交叉点向琴身边缘逐步递减，这种渐变高度的设计可以在保证面板结构强度的前提下，让面板拥有更充分的振动空间，平衡高低频的共鸣表现。建模过程中对所有的棱角位置都做了圆角处理，琴身的包边位置预留了1.5mm的安装槽，方便后续生产时镶嵌包边材料，提升产品的外观质感与结构耐用性。护板的位置设置在音孔下方的扫弦区域，护板的曲面完全贴合面板弧度，厚度控制在1mm，既可以保护面板不被拨片或者指甲刮花，也不会因为厚度过大影响面板的振动传导。

从生产适配的角度来看，这款模型的所有部件都做了参数化可编辑处理，琴颈内置的钢筋调节槽预留了足够的安装空间，调节口设置在琴头位置，方便后续使用过程中根据环境湿度、温度变化调整琴颈曲度，维持最佳的演奏手感。箱体的侧板与面板、背板的连接位置做了45度的拼接斜面，拼接面的宽度控制在3mm，确保胶合时有足够的接触面积，提升箱体整体的结构稳定性。所有部件的壁厚都做了均匀化处理，面板厚度控制在2.8mm，背板厚度控制在3mm，侧板厚度控制在2.2mm，这种差异化的壁厚设计是基于不同位置的振动需求与强度需求设定的，面板作为主要的振动传导面，厚度相对更薄，背板与侧板作为反射与支撑结构，厚度适当提升，既可以保证结构强度，也能优化共鸣效果。
