双舵机垂直安装机器人髋关节结构件

　　很多入门级机器人开发者在搭建双自由度髋部结构时，常采用通用L型支架搭配铜柱拼接的方式，不仅装配后整体刚性不足，舵机输出轴的同轴度难以保证，运动过程中还容易出现支架形变、舵机受力偏载的问题，长期运行会加速舵机齿轮磨损，缩短伺服使用寿命。这款结构件采用一体化成型设计，将两个舵机的安装位整合在同一个基体上，两个安装面保持严格的90度垂直公差，安装后两个LX-16A舵机的输出轴轴线呈空间垂直相交状态，可分别实现机器人腿部的前后摆动与侧方摆转两个自由度，完全匹配人形机器人行走过程中髋部的复合运动需求。在桌面级仿生双足机器人、小型多自由度机械臂、教育类人形机器人研发场景中，关节安装支架的结构合理性直接决定了整机运动精度与负载冗余空间，这款适配Lewansoul LX-16A伺服的髋关节安装件，核心解决双舵机垂直正交布置的安装干涉问题，为机器人臀部双自由度运动提供可靠的结构支撑。从实际应用场景来看，这类双舵机垂直安装的髋关节结构，多用于10-20kg级别的小型人形机器人下肢与躯干连接位置，也可适配小型四足机器人的髋部关节布置，替代传统的零散舵机支架拼接方案，减少装配累积误差。

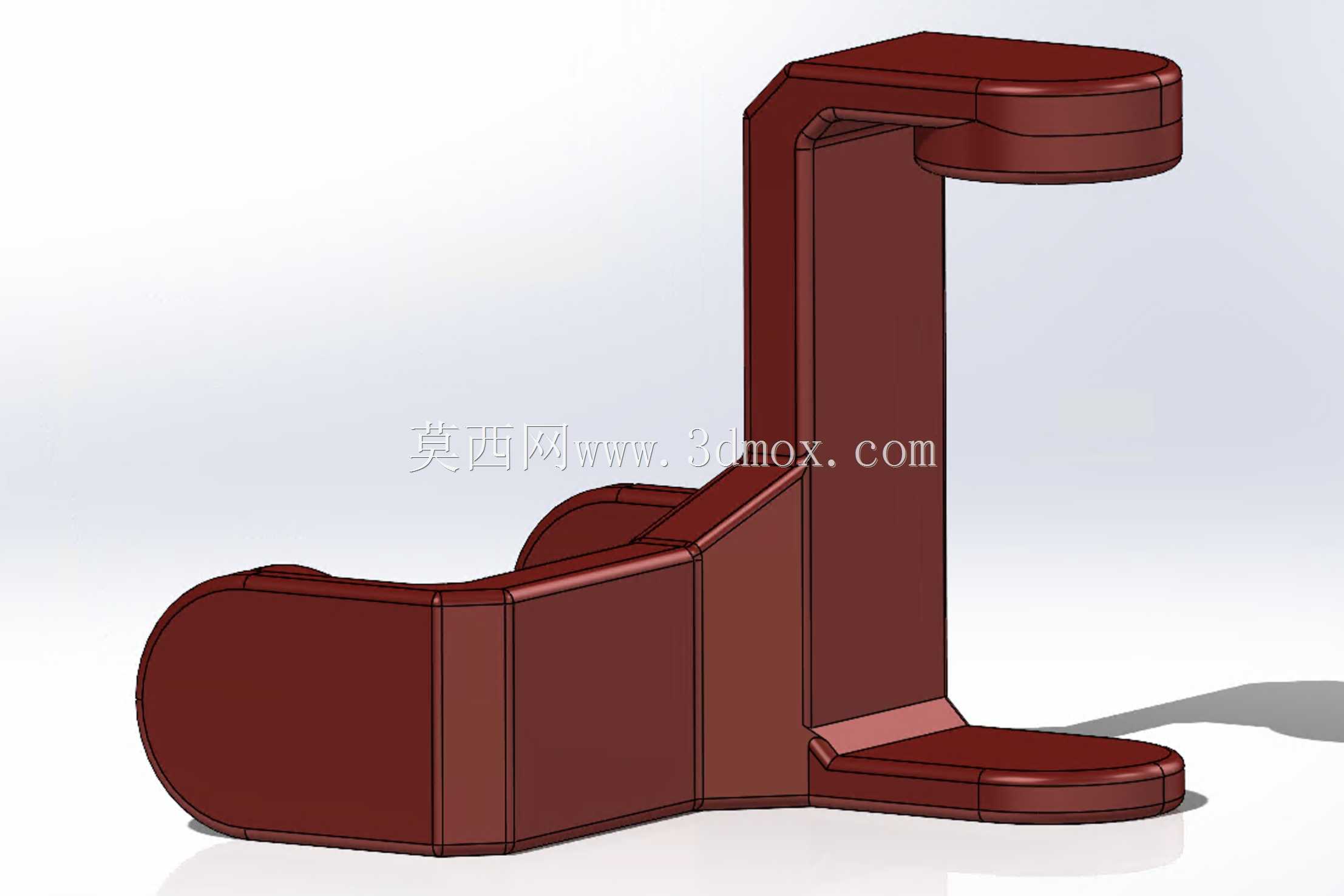

　　从设计思路上看，结构整体采用弯折式承力布局，上部安装位用于固定连接躯干侧的舵机，下部承托结构用于固定驱动大腿摆动的舵机，基体的弯折过渡位置设置了加厚的加强筋结构，避免舵机大扭矩输出时支架出现应力集中断裂的问题。安装边界方面，结构件的整体轮廓完全适配LX-16A舵机的标准安装孔距，每个安装位都预留了与舵机外壳安装孔对应的定位孔，不需要额外打孔即可直接完成舵机固定，上部连接端预留了与机器人躯干框架连接的安装平面，下部输出端可直接搭配标准舵机摇臂连接大腿结构件，整体装配后两个舵机的走线可沿结构件内侧的凹槽排布，避免运动过程中线材与活动部件发生摩擦缠绕。

　　外形尺寸上，结构件的整体高度控制在单舵机长度的1.5倍以内，横向宽度不超过两个舵机叠加的最小宽度，不会额外占用机器人躯干内部的宝贵空间，给电池、控制板等元器件预留出足够的布置位置。从实际使用的角度看，一体化的支架结构相比拼接支架的装配效率提升60%以上，不需要反复调整两个舵机的相对位置即可保证装配精度，结构本身的刚性可承受LX-16A舵机满扭矩输出的反作用力，在机器人快速行走、单腿支撑的工况下不会出现结构形变，保证关节运动的重复定位精度。结构的边角位置都做了圆角过渡处理，避免装配过程中划伤线材或者操作人员，舵机安装位的周边预留了0.2mm的装配间隙，即使舵机外壳存在轻微的尺寸公差也可以顺利装入，不会出现卡滞问题。

　　在做步态调试时，这种垂直正交的舵机布置方式，可将两个自由度的运动解耦，前后摆动与侧方摆转的运动控制互不干扰，降低逆运动学解算的复杂度，对于教育类机器人研发、学生机器人竞赛项目来说，这类成熟的关节结构件可以大幅缩短结构开发周期，不需要从零开始设计关节支架，把更多精力放在步态算法与整机调试上。结构的承力路径经过优化，舵机输出的扭矩直接通过支架基体传递到相邻结构件，没有多余的传力环节，减少了不必要的结构重量，整体采用等壁厚设计，在保证刚性的前提下尽可能控制自重，降低机器人运动过程中的惯量，提升运动响应速度。安装孔位都做了沉头处理，螺丝安装后不会突出结构表面，避免运动过程中与周边部件发生碰撞干涉，支架内侧的走线槽深度刚好可以容纳LX-16A舵机的连接线材，装配后线材不会突出到结构外侧，整体外观更加整洁，也减少了运动干涉的风险。
