星球大战BB8球形机器人外观结构设计

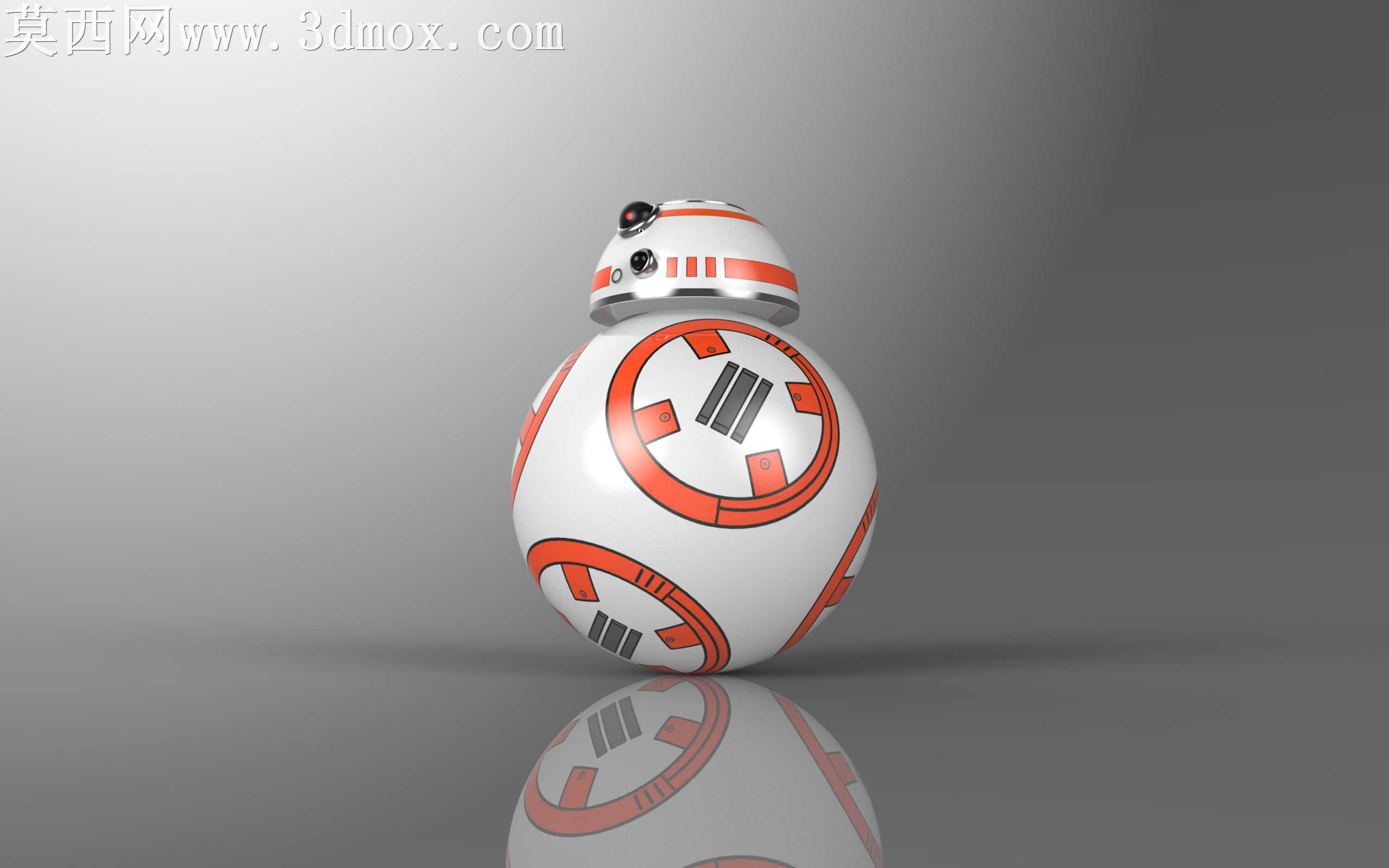

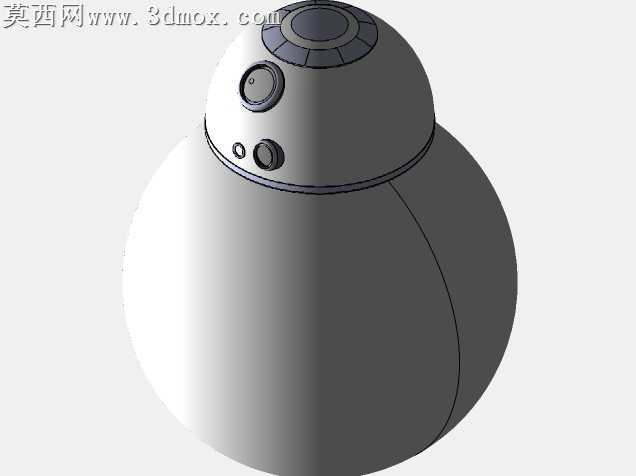

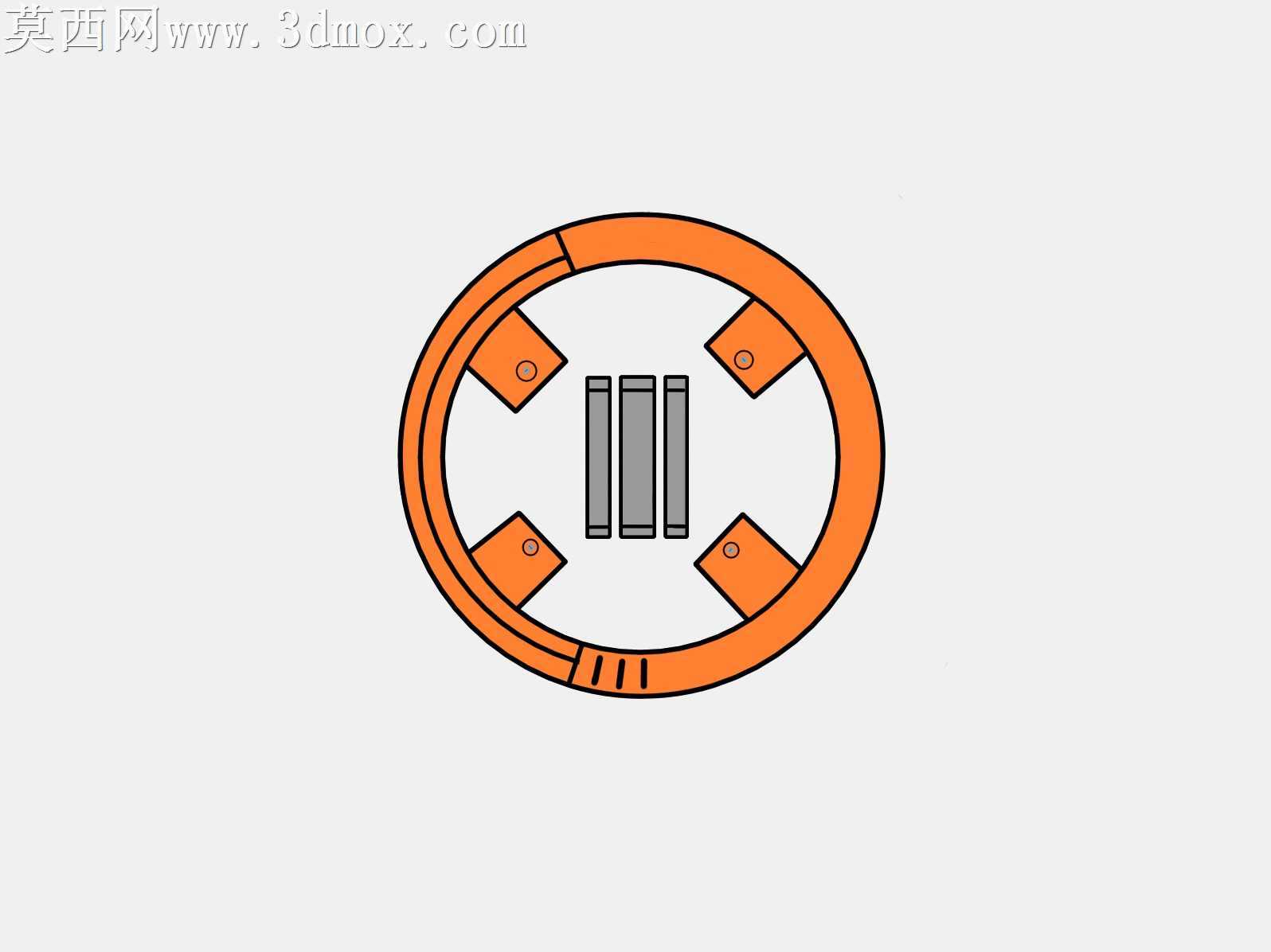

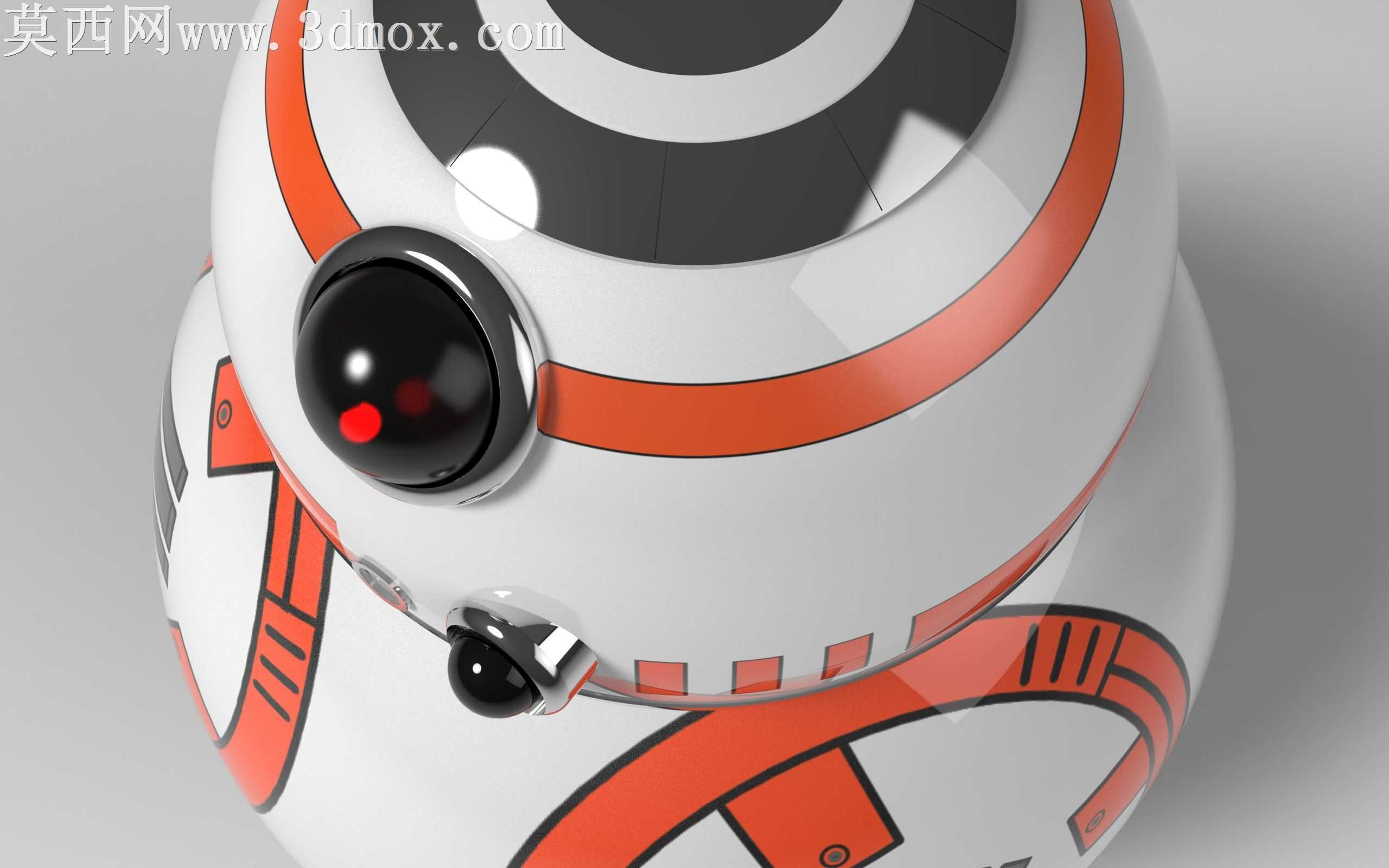

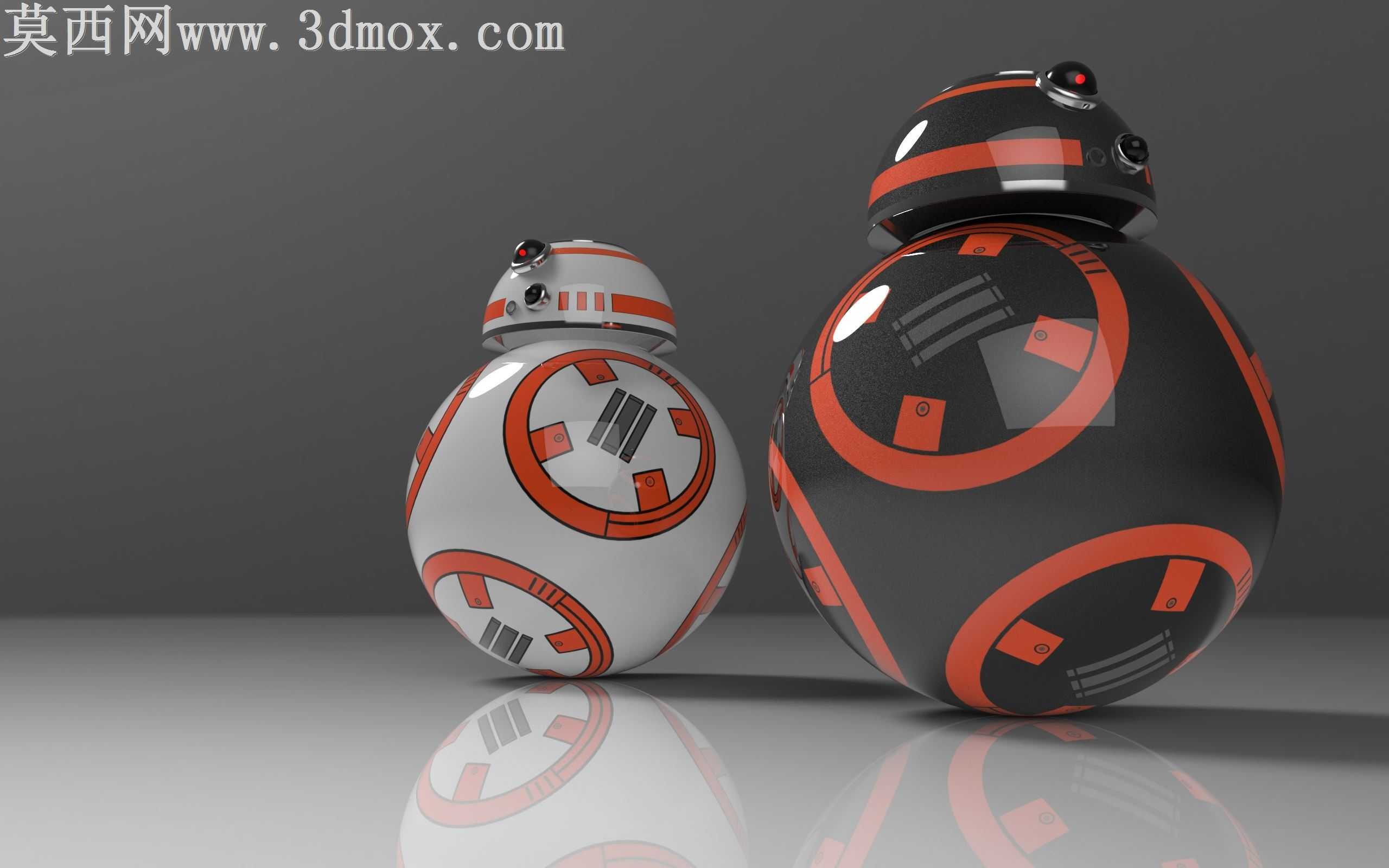

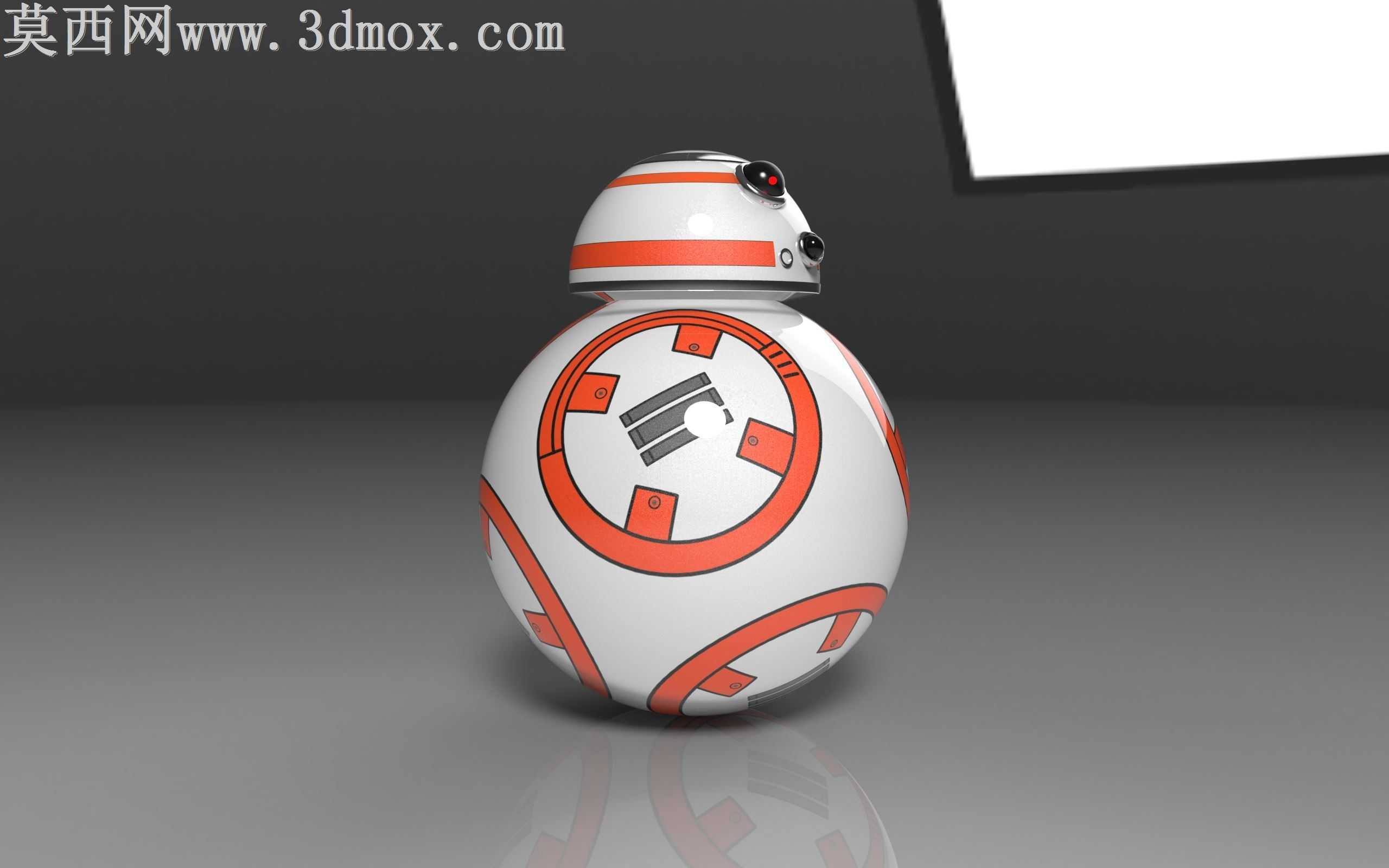

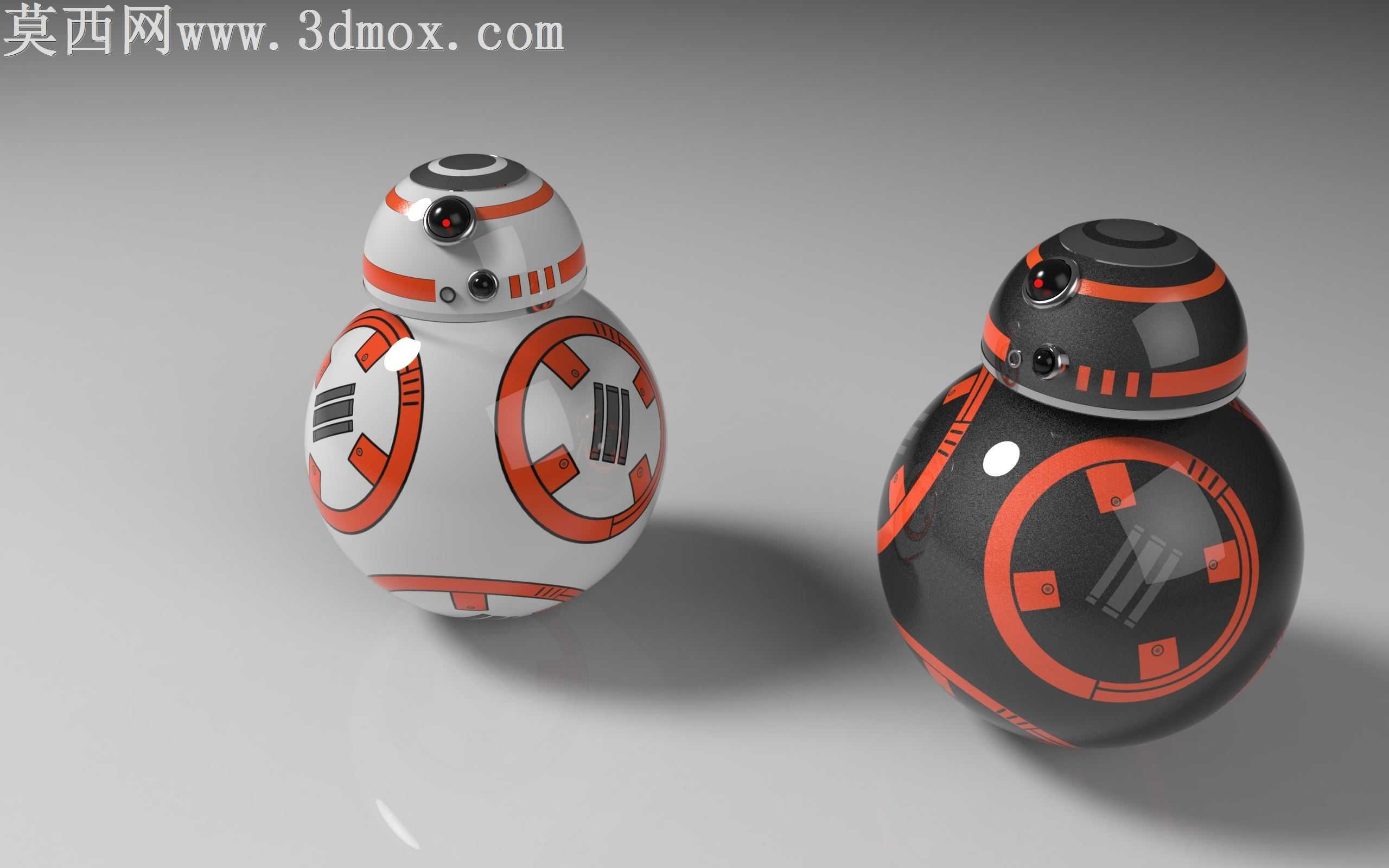

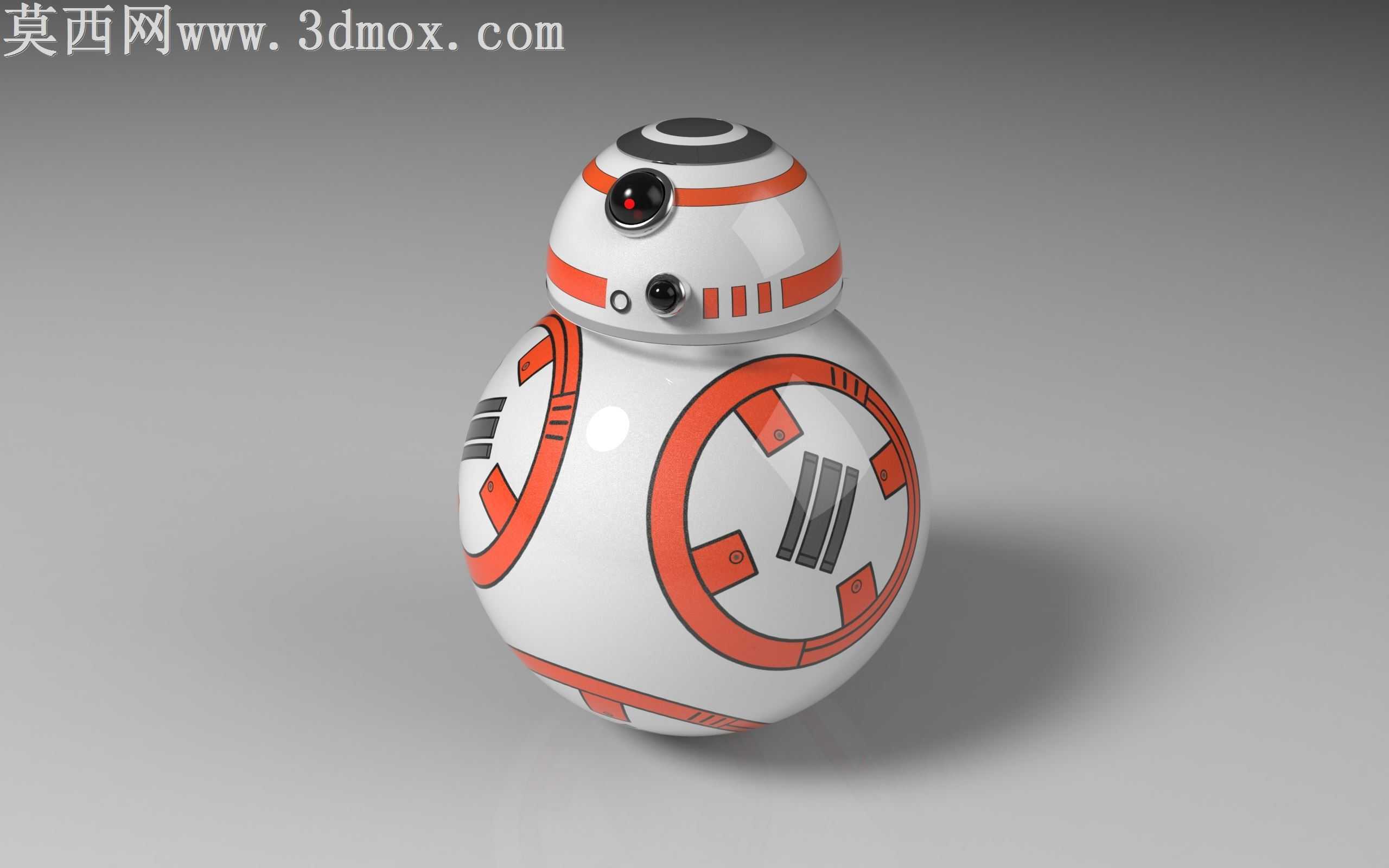

球形滚动类机器人的曲面拼接公差一直是手板加工阶段的高频痛点，传统等厚球壳在分模后极易出现接缝错位、装饰条贴合起翘的问题，这款BB8的结构处理刚好避开了这类常见缺陷。头部半球与主体大球的衔接位置没有采用常规的平面止口，而是做了内凹的环形导向弧面，配合隐藏式的磁吸定位槽，即使滚动过程中头部产生小幅偏移，也能顺着弧面自动回正，不会出现硬摩擦刮花表面漆面的情况。球身表面的红色装饰环没有做简单的贴图附着，而是预留了0.15mm的下沉嵌槽，不管是做水转印还是后期粘贴定制水贴，都能完全卡入槽位，边缘不会因为长期滚动摩擦出现卷边脱落，哪怕是用PLA材质做FDM3D打印，嵌槽的台阶也能刚好掩盖打印层纹带来的接缝瑕疵。头部的光学传感器开孔做了内小外大的锥形倒角，装配透明视窗件的时候不用额外涂胶固定，靠过盈配合就能卡紧，倒角边缘还能弱化视窗与壳体的拼接缝隙，渲染时不会出现生硬的黑边断层。球身侧面的矩形装饰块做了微凸的弧面过渡，和球面的曲率完全连续，没有出现硬棱边，不管是做哑光塑料质感还是金属烤漆质感，光影过渡都能顺着球面自然流淌，不会出现局部反光断层的违和感。内部的配重安装位做了偏心式的卡槽设计，不用额外打胶固定配重块，靠卡槽的过盈量就能牢牢卡住，滚动时配重块不会在球壳内部窜动产生异响，也避免了长期使用后配重移位导致的滚动轨迹偏移。头部的小天线做了根部加粗的圆角过渡，哪怕是做小比例的打印件，也不会因为层厚问题出现根部易断的情况，不需要额外做支撑就能顺利打印成型。球壳的分模线选在了红色装饰环的中线位置，刚好被装饰条完全遮盖，后期打磨处理的时候不用刻意处理分模线痕迹，能大幅减少后处理的工作量。表面的做旧磨损痕迹预留了可叠加的纹理层位置，不管是做全新的亮面烤漆效果，还是做战损做旧的磨砂质感，都能在基础曲面之上叠加细节，不会破坏原有曲面的连续性。这类影视IP类的机器人结构设计，最容易陷入只重外观忽略落地性的误区，这款模型的每一处细节处理都兼顾了视觉还原度和加工装配的便利性，不管是用来做3D打印的手板制作，还是作为科幻主题的结构设计实训案例，都能直观展示曲面连续、公差配合、装配定位这些核心机械设计知识点，拆解装配的时候能清晰感受到每一处结构取舍的考量，不会出现看起来外观精致实际一装就错位、一动就散架的问题。
