FTC竞赛用麦克纳姆轮全向移动底盘

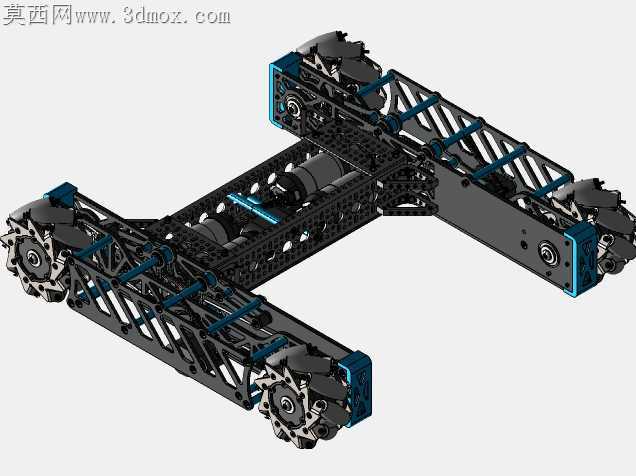

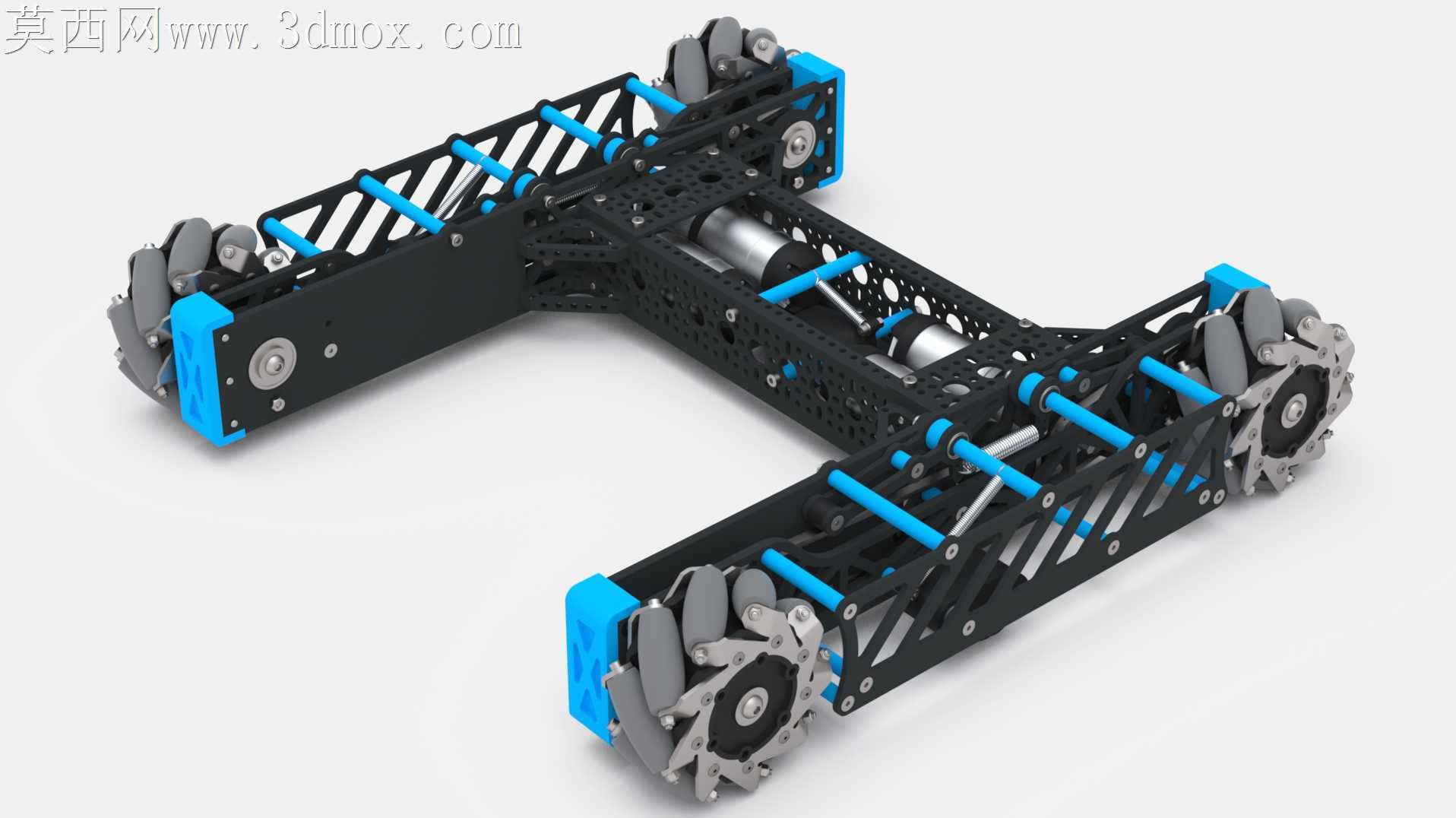

青少年工程竞赛里的移动底盘，最容易踩的坑就是轮组安装公差累积导致的全向移动跑偏，还有框架冗余重量拖慢启停响应，这套麦克纳姆轮底盘的结构设计刚好戳中这两个核心痛点。辊子与轮毂的配合间隙留了0.12mm的调整量，既不会因为过紧在转向时卡滞辊子自转，也不会因为间隙过大在急停时出现辊子窜动，每个轮组的安装座都做了嵌入式定位凸台，和框架上的定位槽直接卡合，不需要反复打表找正就能保证四个轮子的接地面共面，避免场地不平整时出现单轮悬空丢转的问题。车架主体用镂空孔阵的板式结构拼接，没有多余的厚重实体，镂空位置特意避开了螺丝锁紧的受力路径，不会因为减重削弱框架的抗扭刚度，拼接处的蓝色连接杆不只是装饰，是穿在框架预留孔位里的张紧支撑，把两侧纵梁和中间横梁的连接刚度拉满，急变向时不会出现框架扭转变形导致的轮组倾角变化。轮组端盖的蓝色挡边做了轻微的外翻倒角，场地里的细小碎屑、拼接场地的胶带毛边不会卡进辊子和轮毂的缝隙里，长时间对抗赛里不用频繁停下来清理轮组缝隙。布线槽直接开在框架内侧的镂空筋位上，电机线、传感器线可以顺着筋位走到主控仓，不会露在框架外侧被对方机器人的勾挂结构扯断，电机安装位预留了不同尺寸电机的安装孔距，换用不同扭矩的电机时不用重新打孔改框架。轮组的辊子包胶厚度选了偏软的硬度，压在场地拼接缝上的时候能有轻微形变缓冲，不会因为硬接触弹跳导致编码器计数失准，每个辊子的转轴都做了防脱卡簧槽，高速全向移动时不会出现辊子甩出的故障。框架拼接用的内六角螺丝全部选了沉头设计，螺丝头完全埋入框架表面，不会突出勾到场地上的其他结构或者防护网，电池仓的位置特意放在底盘几何中心附近，不管电池电量怎么变化，整车的重心偏移量都控制在很小的范围，不会因为重心偏置导致某一侧轮组负载过大磨损不均。
