六轮摇臂式星球探测行走机构设计

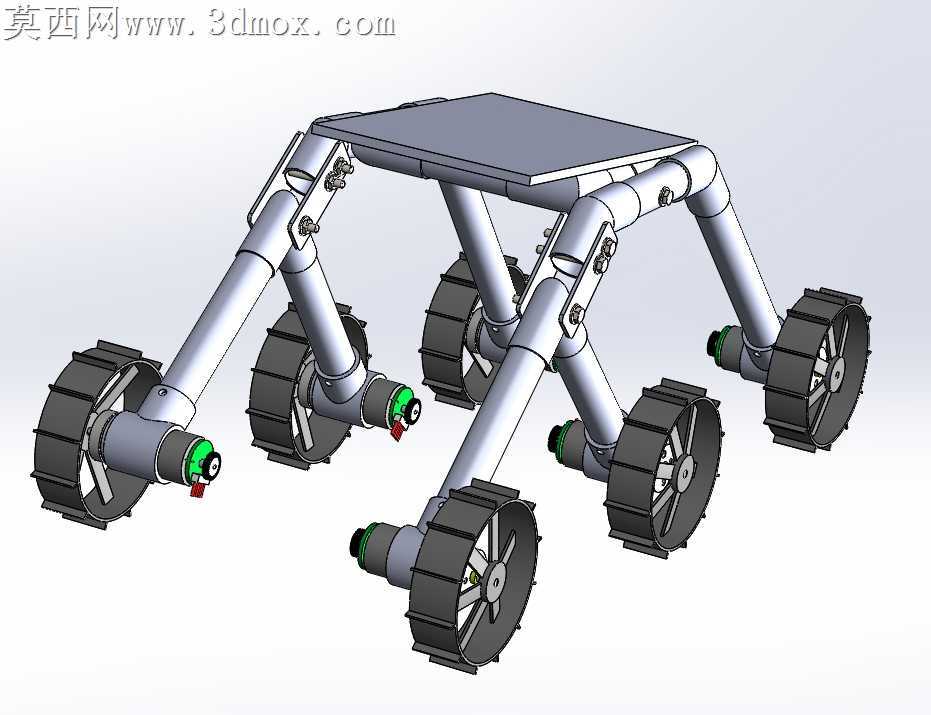

非结构化崎岖星表的行走越障需求，从来不是把普通轮式底盘换大轮胎就能满足的，这套六轮摇臂式探测行走机构，从加工适配角度做了大量落地性调整，完全避开了概念模型常见的无法加工、装配干涉的问题。轮组和摇臂连接的关节处，没有采用一体化打印的铰接结构，反而拆分出独立的销轴安装位，轴孔公差预留了0.02mm的间隙，既可以适配金属销轴的压装需求，也能给3D打印制作的塑料轴件留出热胀冷缩的余量，不会出现低温环境下关节卡滞无法转动的问题。摇臂的管梁结构没有做等径圆管的生硬拼接，每段管材的衔接处都做了带定位止口的接头，止口深度控制在3mm，加工时不管是采用碳纤维管粘接还是铝合金管焊接，都能快速对齐同轴度，不用额外做焊接工装来固定位置，大幅降低小批量试制的加工成本。轮体的刺状抓地结构没有做尖锐的薄边设计，所有凸起的轮齿根部都加了R1.5的圆角过渡，机加工铣削轮齿时不会因为应力集中出现崩刀，要是采用尼龙材料注塑制作，也能避免脱模时轮齿被拉断的问题，轮齿的高度控制在12mm，既保证在松散沙土、碎石路面的抓附力，也不会因为齿高过大导致轮体转动时卡进石块缝隙别断摇臂。驱动模块的安装位做了沉台设计，电机装入后端面和摇臂安装面完全齐平，没有突出的结构剐蹭地面，走线槽直接开在摇臂管梁的内侧，线缆从管内穿行到顶部搭载平台，不会在越障时被岩石刮破绝缘层，每个驱动轮的接线端都预留了快插接头的安装空间，后期更换轮组或者维修电机时不用拆解整个摇臂结构，拔下接头就能单独拆下故障轮组。顶部搭载平台的安装孔做了等距的通用孔位排布，不管是搭载控制板、传感器还是小型采样机械臂，都能直接通过标准螺丝固定，不用额外打孔改造平台结构，平台和摇臂的连接点采用了浮动铰接设计，行走时单侧车轮抬升越障的动作不会把冲击力直接传递到平台上，避免搭载的精密传感器因为持续震动出现数据漂移甚至损坏的问题。轮组和摇臂的连接法兰做了对称设计，左右两侧的轮组安装接口完全通用，加工时不用单独区分左右件，减少备件的种类，后期维护更换配件时不用核对左右型号，降低运维的复杂度。
