乐高风格人仔造型铸造模具结构设计

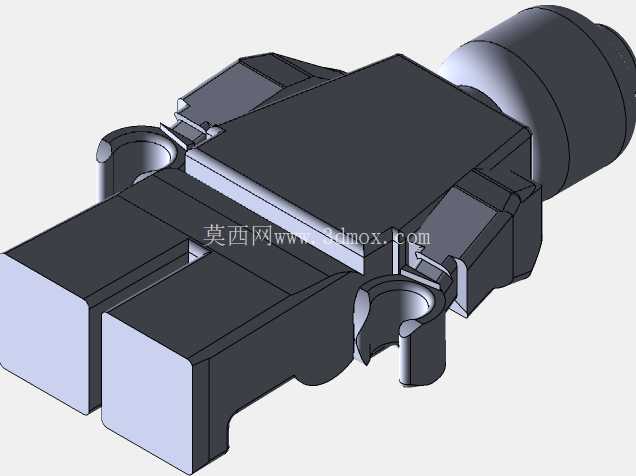

这套模具对应的成型制品是大众熟知的拼插类玩具人仔部件，面向玩具制造行业的锌合金或者低熔点合金小件铸造场景，区别于常规注塑成型的塑料人仔，这套结构针对金属材质铸造的收缩率、排气需求做了针对性调整，可用于生产金属质感的收藏级人仔配件，也可适配小批量文创周边的金属件打样生产，在潮玩手办的金属配件量产、定制化玩具零件加工场景中，能有效兼顾成型精度与生产效率。

从结构设计思路来看，整套模具的分型面完全贴合人仔部件的外轮廓折线，避开了人仔手部卡扣、腿部拼插柱这些装配关键位的合模线，能最大程度减少后续披锋处理的工作量，合模时的定位结构采用了锥面配合+直身锁的组合，针对人仔上细小的圆柱卡扣特征，在模具对应位置做了镶件拆分设计，既方便磨损后单独更换，也能在铸造时让型腔内的气体顺着镶件配合间隙排出，避免细小特征处出现气孔、浇不足的缺陷。浇口位置选在人仔背部的非外观面，采用侧浇口进料，进料方向顺着金属液的流动趋势覆盖整个型腔，不会在人仔正面的外观区域留下浇口痕迹，后续去除浇口的工序也不会损伤零件的装配面。

考虑到实际生产中的安装边界，这套模具的外形尺寸适配常规15吨到25吨的小型热室压铸机安装规格，模架的安装孔位、KO孔位置都匹配对应机型的标准参数，不需要额外做改装就能直接上机使用。模具的冷却水道围绕型腔均匀排布，在人仔头部的厚大胶位（对应金属件的厚壁区域）单独做了点冷设计，避免厚壁处冷却速度过慢导致内部缩孔，影响零件的结构强度与表面质量。顶出结构采用顶针+顶板的组合顶出方式，顶针位置全部布置在人仔零件的内侧面、装配贴合面这些非外观区域，顶出时受力均匀，不会让薄壁的腿部、手部零件出现顶白、变形的问题。

从实际使用的功能特性来看，这套模具的成型周期控制在每分钟12到15模左右，成型后的零件尺寸公差可以控制在±0.05mm以内，完全满足人仔零件和标准乐高积木拼插配合的间隙要求，拼插时的松紧度适中，不会出现过松脱落或者过紧无法装配的问题。模具的导向部件采用了标准的导柱导套配合，表面做了渗氮处理，长时间生产也不会出现导向磨损、合模错位的问题，日常维护时只需要定期给导柱加注润滑脂、检查镶件的磨损情况即可，不需要复杂的拆装保养。针对铸造过程中容易出现的飞边问题，在分型面的四周做了0.1mm的溢料槽设计，多余的金属液会流入溢料槽，不会跑到模具外侧影响生产，也能减少后续清理的工作量。

在设计过程中，还特意考虑了小批量生产时的改模便利性，所有人仔的细节特征比如手部的卡扣形状、腿部的拼插凸台都做成了可更换的镶件结构，如果后续需要调整人仔的造型细节，只需要更换对应的小镶件即可，不需要重新加工整套模架，能大幅降低改模成本与周期，适配文创行业快速迭代的定制化生产需求。模具的排气系统除了镶件间隙之外，在型腔的末端也就是人仔的头顶位置还做了排气塞设计，能快速排走型腔内的空气，避免金属液填充时出现困气导致的零件表面缺料、烧焦缺陷，保证成型后的零件表面光滑，后续只需要简单的抛光、电镀或者喷色处理就能达到成品要求。
