儿童玩沙压纹手持砂滚工具结构

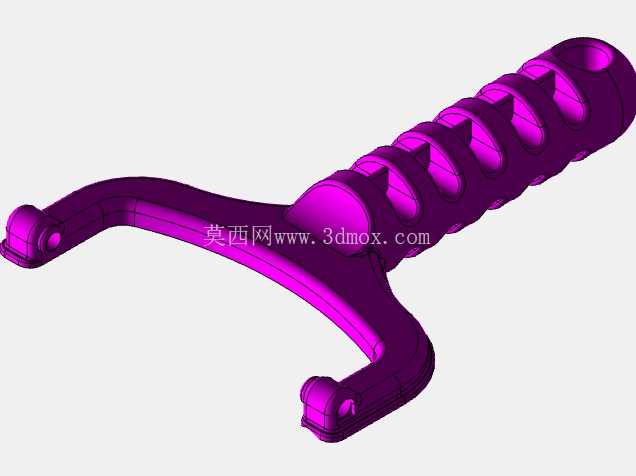

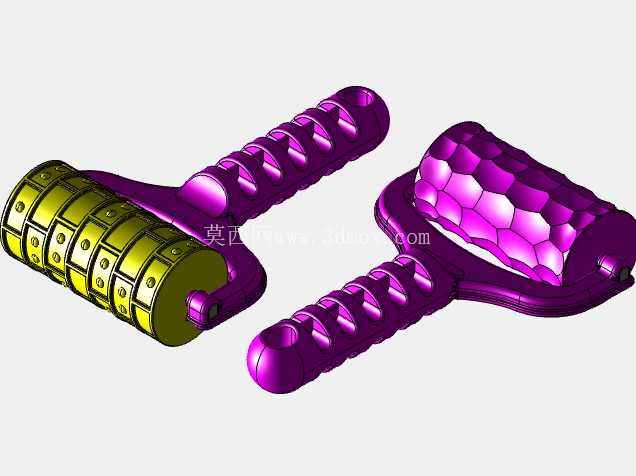

　　这款手持砂滚主要面向儿童户外沙池、家庭沙桌、幼儿园游乐区的玩沙场景使用，核心作用是在铺平的砂面压出连续规整的纹理，替代传统徒手塑形效率低、纹理杂乱的问题，也可用于小型手工砂型的初面肌理制作，适配细干砂、微湿塑形砂等多种常见玩沙用砂的工况。从结构设计来看，整体分为握持手柄、连接支架、压纹滚筒三个核心部分，手柄采用符合人体工学的弧形曲面设计，表面设置多道环形防滑凹槽，适配不同大小的手掌握持，无论是低龄儿童抓握还是成人辅助操作都能保证施力均匀，不会出现打滑脱手的情况；连接支架采用单侧悬臂支撑结构，滚筒的转轴端嵌入支架末端的轴孔内，装配间隙控制在0.2mm以内，既保证滚筒转动时无卡滞，也不会出现轴向窜动脱落的风险，支架与手柄的衔接处做了大圆角过渡，避免应力集中导致的连接处断裂，毕竟这类工具在使用中经常会受到侧向的掰扯力，圆角过渡能有效分散应力，提升整体结构的抗损坏能力。

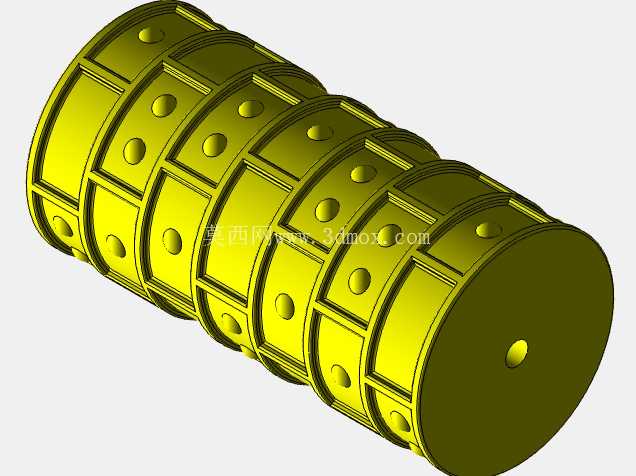

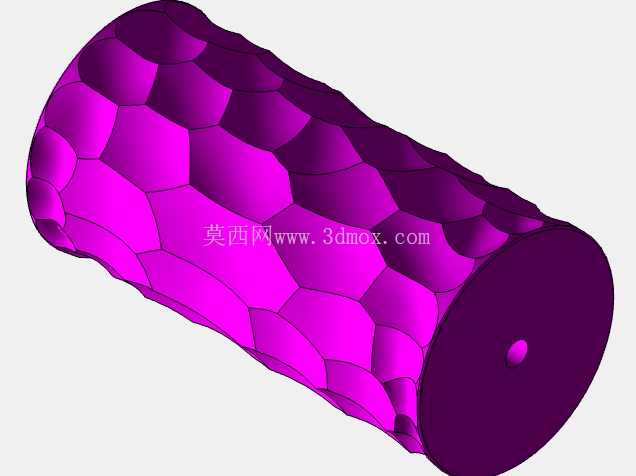

　　两款不同纹理的滚筒分别做了差异化的表面设计，一款是方格凸点纹理，压过砂面后会形成连续的砖块状格纹，适合模拟建筑砖墙、路面铺装的效果；另一款是蜂窝状凸点纹理，压出的砂面是六边形凹凸肌理，适合模拟自然石面、蜂巢造型的场景，滚筒的壁厚设计为2.5mm，采用圆弧过渡的凸纹结构，没有尖锐棱角，既保证压纹时的纹理清晰度，也避免使用过程中划伤手部。从安装边界和尺寸适配来看，整具工具的握持段长度设计为110mm，直径32mm，符合儿童手掌的抓握跨度，滚筒直径为50mm，有效压纹宽度为60mm，单次滚动就能压出60mm宽的连续纹理，作业效率比小型手持压模高3倍以上；滚筒与支架的连接采用可拆卸式的轴销结构，更换不同纹理的滚筒时只需要拔出端部的限位销就能完成替换，不需要额外工具，方便使用者根据创作需求快速切换纹理样式。

　　设计过程中重点考虑了塑料注塑成型的工艺可行性，所有结构的拔模斜度控制在1.5度到3度之间，没有倒扣结构，不需要复杂的抽芯机构就能完成注塑生产，有效降低模具制造成本和量产时的不良率；整体结构的壁厚均匀，相邻部位的壁厚差控制在0.8mm以内，避免注塑成型时出现缩痕、翘曲的问题，手柄内部做了中空加强筋设计，在减少材料用量的同时保证整体的结构强度，即使从1.2米的高度自由落体到硬质水泥地面也不会出现开裂、变形的情况。

　　实际使用时，只需要将滚筒轻贴铺平的砂面，握住手柄匀速向前推动，滚筒随滚动自动在砂面压出对应纹理，不需要额外施加过大的压力，施力过大会导致滚筒陷入砂层过深，反而出现纹理模糊的问题，悬臂式的支架设计也能让使用者清晰观察到压纹的对齐情况，方便在创作复杂砂面造型时控制纹理的衔接位置，避免出现纹理错位、重叠的问题。针对砂粒容易进入转轴缝隙的问题，转轴端部做了挡边结构，挡边与滚筒端面的间隙控制在0.1mm，既能阻挡大部分砂粒进入转轴摩擦面，也不会因为间隙过小导致砂粒卡滞滚筒转动，即使有少量细砂进入缝隙，滚动过程中也会顺着转轴的倒角面自行排出，不会出现长期使用后转动卡涩的问题。
