这款直齿圆柱齿轮的设计,最初是面向中低速重载的开式传动场景做的结构优化,常见于小型输送设备的动力传递端、游乐设施的传动机构以及轻工机械的主传动链路,这类场景对传动件的自重控制有明确要求,同时要保证轮齿啮合的稳定性,不能因为减重设计出现啮合偏载、断齿的问题。从结构细节来看,轮齿采用标准渐开线齿形,齿顶高系数取常规1的取值,齿侧间隙按照中低速传动的公差带做预留,装配后啮合接触斑点沿齿高方向占比不小于40%,沿齿长方向占比不小于50%,能有效降低运行过程中的齿面磨损,延长使用寿命。

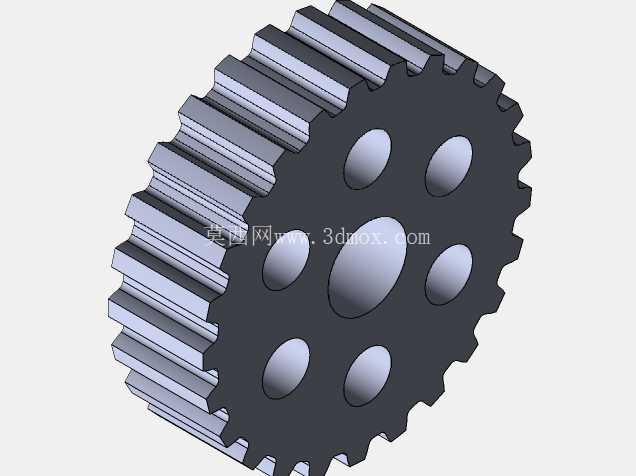

齿轮基体上的七个圆形减重孔是核心设计点,中心大孔为轴系安装孔,孔径与配合轴径采用基孔制过渡配合,保证扭矩传递过程中不会出现轴孔打滑,周围六个均匀分布的小孔,是在对齿轮做有限元应力分析后,切除了应力冗余区域的材料,整体自重相比同模数同齿数的实心齿轮降低了32%左右,同时不会削弱轮体的抗扭刚度,运转时的转动惯量也同步降低,能减少驱动端的启动负载,降低电机的瞬时功率损耗。设计过程中首先确定的是安装边界参数,齿轮的齿顶圆、齿根圆尺寸严格匹配配对齿轮的中心距要求,轴向齿宽根据传递扭矩的大小核算,保证齿面接触应力在许用范围内,不会出现点蚀失效。
减重孔的排布做了动平衡校验,六个小孔沿圆周方向等角度分布,中心孔与齿圈的同轴度公差控制在IT7级,避免高速运转时出现偏心振动,每个减重孔的边缘都做了R2的圆角过渡,消除应力集中点,防止长期交变载荷下孔边出现裂纹扩展。这类齿轮采用铸造成型毛坯,后续只需要对齿面、轴孔做精加工即可,相比实心齿轮的切削加工量减少了近四成,能有效降低加工成本,缩短生产周期。实际装配时,轴孔与传动轴配合后通过平键传递扭矩,轮体端面不需要额外加装加强筋,因为减重孔之间的辐板厚度已经通过刚度校核,能承受额定载荷下的径向力与切向力,不会出现辐板变形。
在日常运维场景中,这种带均匀减重孔的齿轮也方便操作人员观察啮合面的润滑状态,能直接透过孔位看到齿面的润滑油膜覆盖情况,及时补充润滑脂,避免干磨。从传动适配性来看,这款齿轮可以和同模数的标准直齿轮、齿条配对使用,既可以做平行轴之间的动力传递,也可以配合齿条做直线运动的动力转换,适配小型工装的进给机构、物料搬运设备的升降机构等多种安装场景,安装时只需要保证两轴的平行度公差在允许范围内,轴向定位准确,就可以实现平稳传动,不需要做额外的结构改制。
