科幻概念光剑手柄结构三维设计

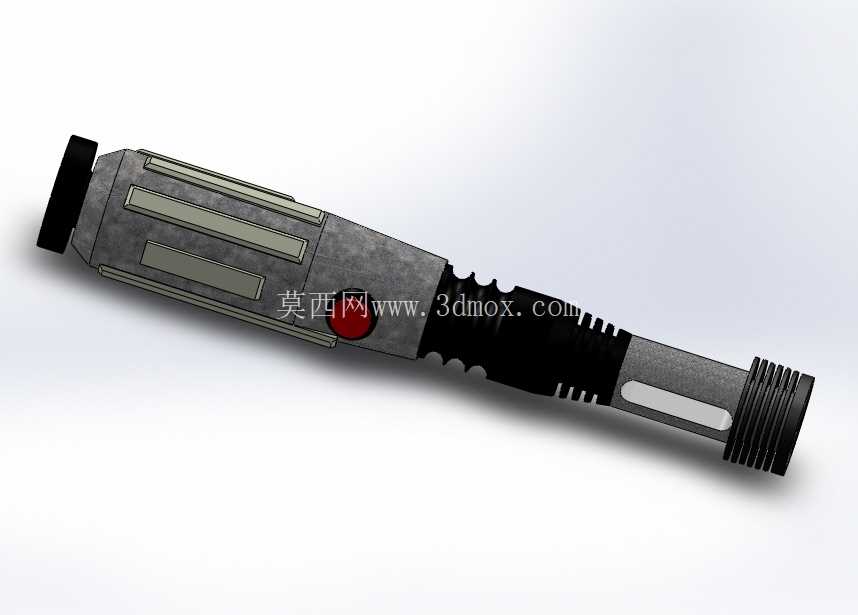

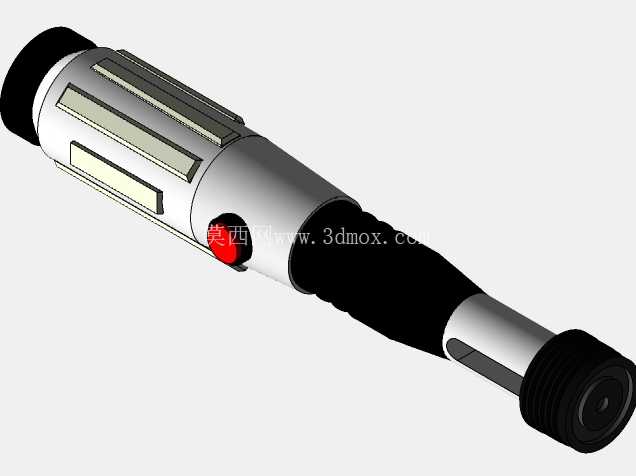

　　这款手持科幻风格装置的结构设计，核心围绕手持握持的人机交互逻辑展开，整体采用分段式柱体布局，从尾端到前端依次设置防滑尾盖、主体握持段、功能按键区、防滑胶圈段、前端衔接段五个功能分区，各段之间通过阶梯轴式的止口结构完成定位，适配铸造工艺的拔模斜度要求，所有外凸棱边均做了R0.8-R1.5的圆角过渡，避免铸造过程中出现应力集中导致的充型缺陷。从实际应用场景来看，该结构可作为影视道具制作、3D打印手板验证、科幻主题周边开发的结构基准，主体握持段的外表面设置了三条平行的内凹装饰槽，槽深控制在1.2mm，既可以通过视觉层次强化科技感，也能在手持时增加手指与壳体的接触摩擦力，避免握持打滑。功能按键区设置了一枚直径8mm的圆形内嵌式按键，按键表面与壳体外表面的高度差控制在0.5mm，防止日常摆放或者握持过程中出现误触，按键周边做了下沉0.3mm的环形沉台，给按键的装配预留公差补偿空间。防滑胶圈段设置了四道环形凸起的胶圈卡槽，单道卡槽宽度2mm，深度1mm，胶圈装配后可高出壳体表面1.2mm，针对不同手型的握持习惯提供多位置的防滑支撑，同时胶圈采用软质材质装配的设计，也能在装置意外跌落时提供一定的缓冲作用，降低壳体磕碰损坏的概率。

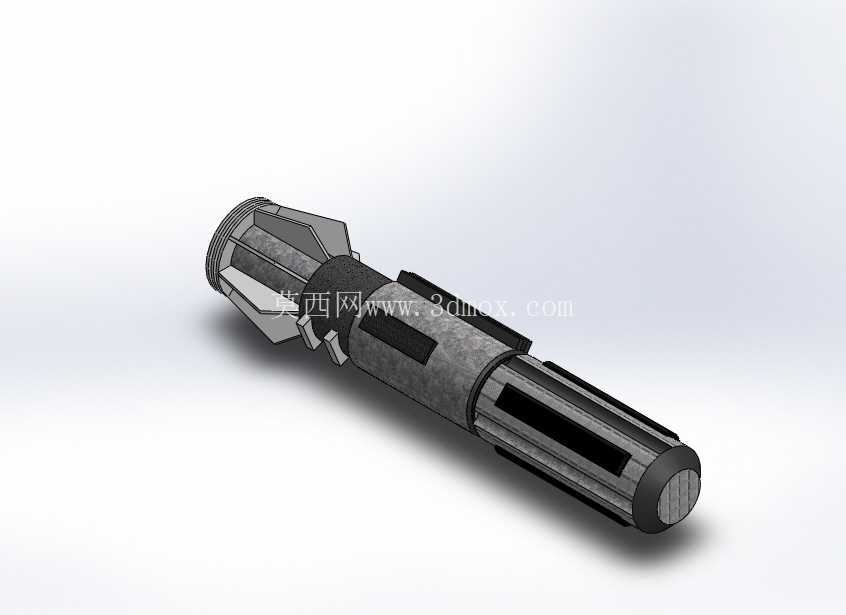

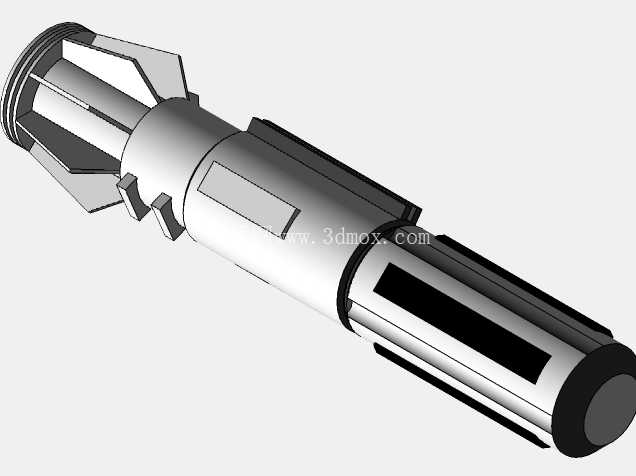

　　前端衔接段设置了12道等距分布的外螺纹结构，螺距1.5mm，螺纹大径与主体段外径保持一致，可适配不同规格的前端延伸配件，满足不同展示场景下的造型改装需求，螺纹末端设置了宽度3mm的退刀槽，符合机械加工的工艺要求，若采用金属铸造后机加工的生产流程，退刀槽的设计可有效降低螺纹加工的刀具损耗。尾端的防滑尾盖采用多边形切边设计，切边数量为6个，对边距离比主体段外径小4mm，既可以在装置竖直放置时提供稳定的支撑面，也能通过专用工具完成尾盖与主体的拆装，尾盖与主体之间采用螺纹连接结构，内部预留了直径22mm的中空腔体，可容纳电池、控制电路板等内置组件，腔体壁厚控制在2.5mm，在保证结构强度的前提下尽可能控制整体重量，适配长时间手持展示的使用需求。

　　整体结构的所有分型面均设置在各段的衔接止口位置，完全适配砂型铸造或者压铸工艺的开模要求，不存在倒扣结构，无需额外设置抽芯机构即可完成毛坯的生产，毛坯铸造完成后仅需对配合面、螺纹段、按键安装位进行少量机加工即可完成成品装配，生产工艺门槛较低，适合小批量的道具生产或者个人爱好者的3D打印制作。从安装边界来看，整体长度控制在240mm左右，最大外径32mm，整体重量控制在180g以内，完全符合成年人单手握持的尺寸范围，中空腔体的内部空间可容纳三节7号电池或者一块小型锂电池，配合内置的发光组件即可实现发光效果，满足影视拍摄或者主题展示的视觉需求。

　　壳体表面的纹理设计采用了做旧金属的质感分区，主体段的表面粗糙度设置为Ra6.3，模拟金属铸造后的原始质感，装饰槽、按键沉台、螺纹段的表面粗糙度设置为Ra3.2，通过表面质感的差异强化结构的层次表现，无需额外的表面喷涂即可呈现出较好的视觉效果。在结构强度校核层面，所有壁厚均保持均匀，不存在壁厚突变的位置，铸造过程中不会出现缩孔、缩松等缺陷，主体段可承受1.5m高度自由跌落至水泥地面的冲击载荷，不会出现壳体开裂的情况，满足日常展示、把玩的强度要求。
