轻量化金属运动汽车座椅结构设计

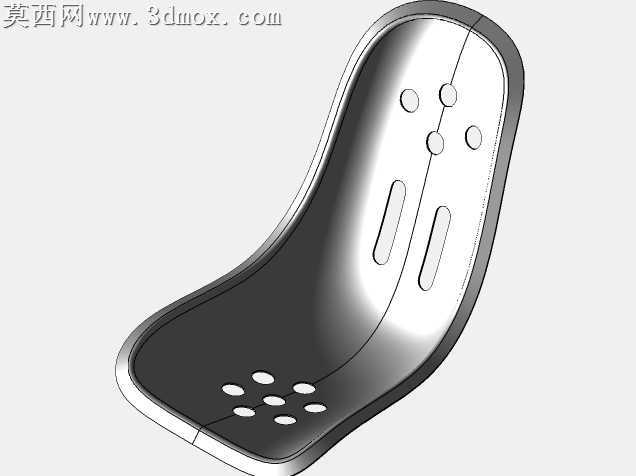

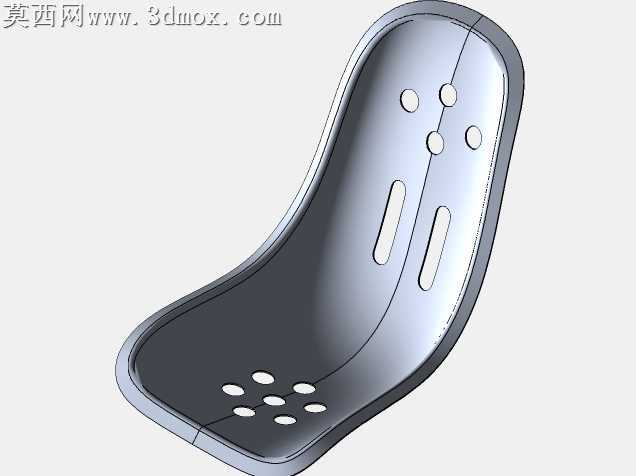

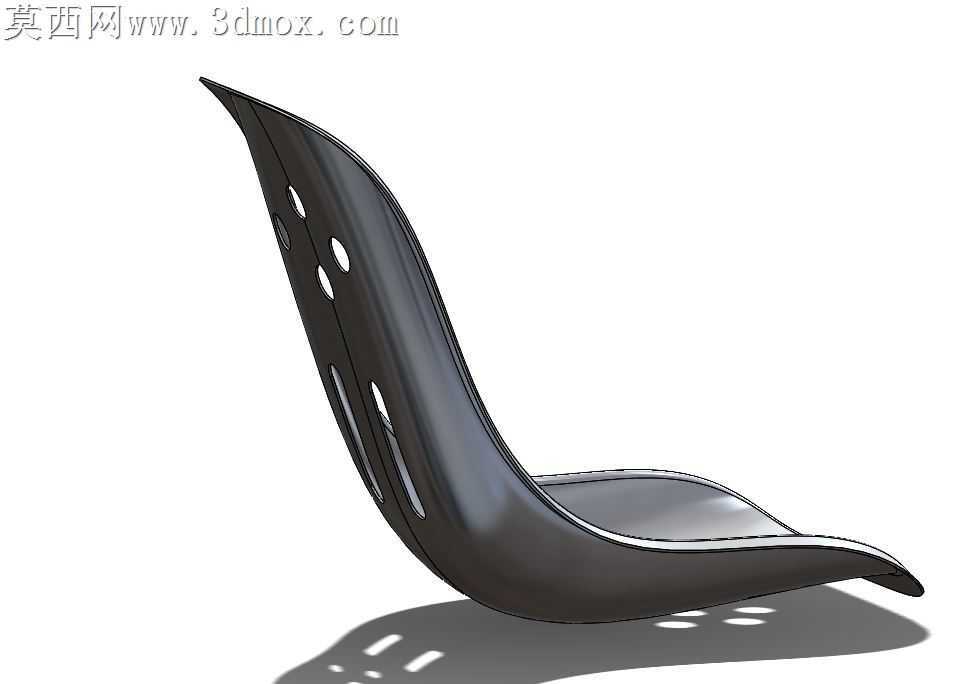

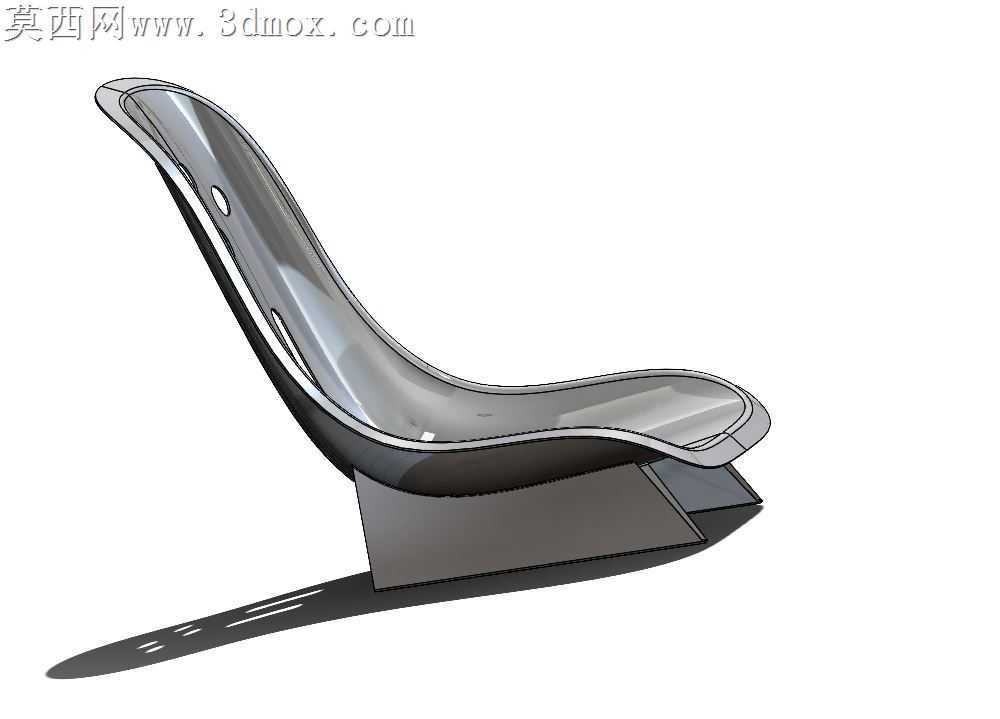

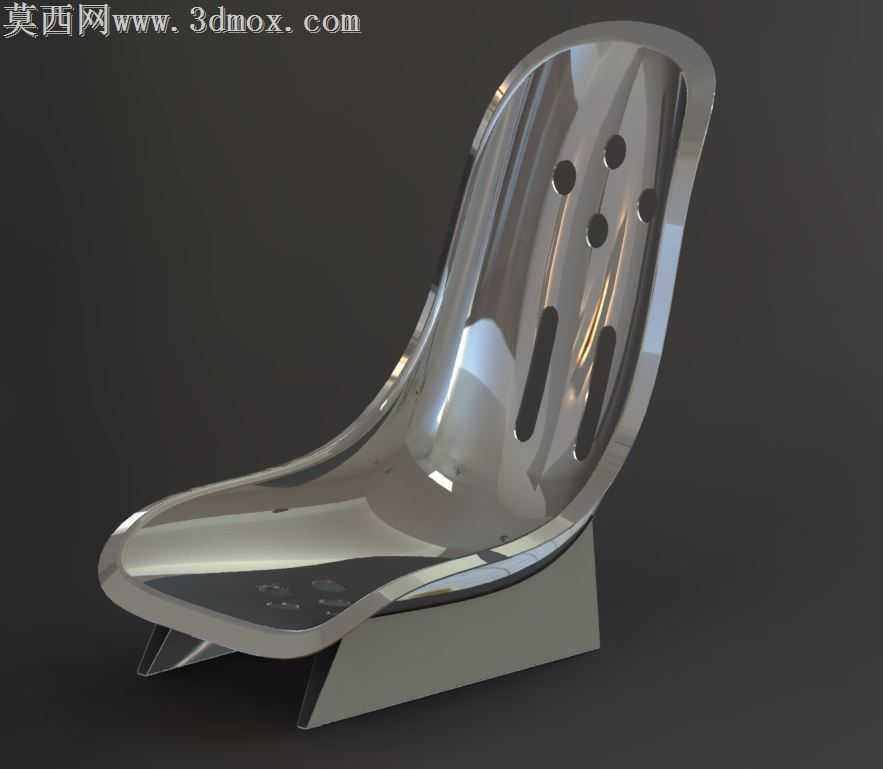

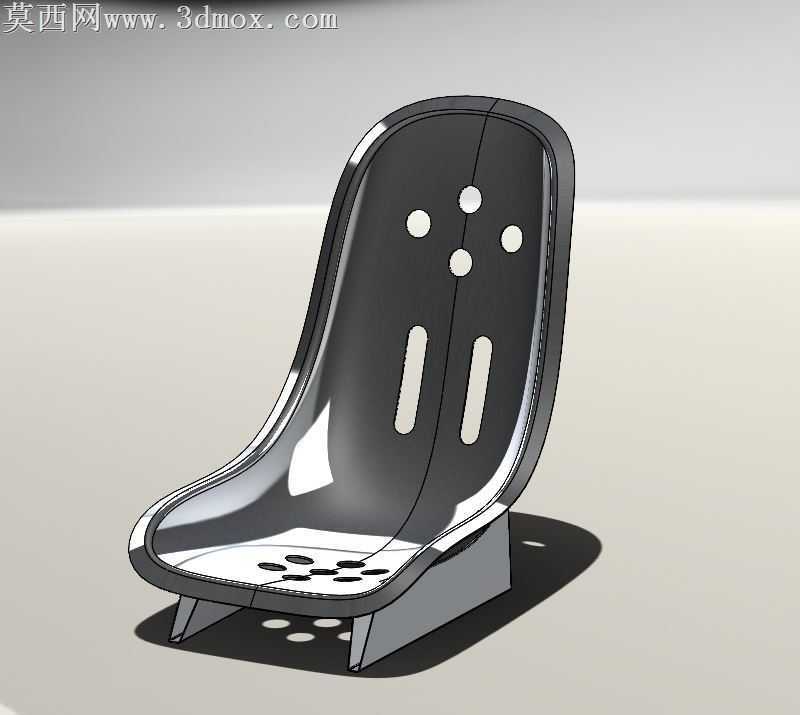

薄壳金属运动座椅落地加工时，最容易出现的问题是一体冲压成型后侧壁刚度不足，长期受交变载荷出现局部形变，同时安装支架与座壳的连接位置容易出现应力集中，在高频振动工况下萌生裂纹。这款座椅的壳身开孔排布没有照搬市面通用赛用座椅的等距孔位，而是顺着乘坐时的压力分布路径调整了孔径与位置——靠背中上段的四个小圆孔避开了背部承压的核心受力带，座面靠近前缘的长圆孔顺着腿部支撑的弧度做了窄边收束，既留出了通风减重的空间，又没有切断壳身的主传力路径，不会因为开孔过多导致壳身抗扭刚度下降。座壳底部的支撑支架没有采用满焊连接的方式，而是在支架与壳身贴合的位置预留了0.2mm的装配公差带，支架边缘做了15度的翻边处理，焊接时翻边能分散焊道的热影响区，避免薄壳被焊穿出现局部变形，同时翻边形成的加强筋结构能让支架与壳身的连接强度提升近三成，不需要额外增加加强衬板就能满足激烈驾驶时的载荷要求。壳身的曲面过渡没有做生硬的直角折边，所有转角位置都保留了R8以上的圆角，一方面是冲压成型时板材能更顺畅地流动，减少转角位置的拉裂风险，另一方面圆角过渡能分散应力，避免长期使用时折边位置出现疲劳开裂。座面的防滑凸点没有做过高的凸起，高度控制在1.2mm，既能够增加乘坐时的摩擦力，又不会因为凸起过高导致冲压时板材局部减薄量超标，凸点的排布顺着臀部的压力轮廓做了疏密调整，承压核心区的凸点间距更小，边缘区域适当放大间距，兼顾防滑性能与板材成型率。壳身边缘做了内卷边处理，卷边半径控制在3mm，既能够消除薄金属板的锐边安全隐患，卷边形成的封闭结构还能相当于一圈环绕壳身的加强筋，大幅提升壳身的整体抗形变能力，不需要额外在边缘焊接加强筋就能满足刚度要求。安装脚的位置做了下沉式的定位凸台，凸台高度刚好匹配安装面的公差要求，装配时不需要额外加装调整垫片就能保证安装平面度，减少装配时的调整工时，凸台周围的材料做了局部加厚处理，避免螺栓锁紧时压溃薄壳导致安装松动。
