PVC管自制四轮卡丁车结构设计

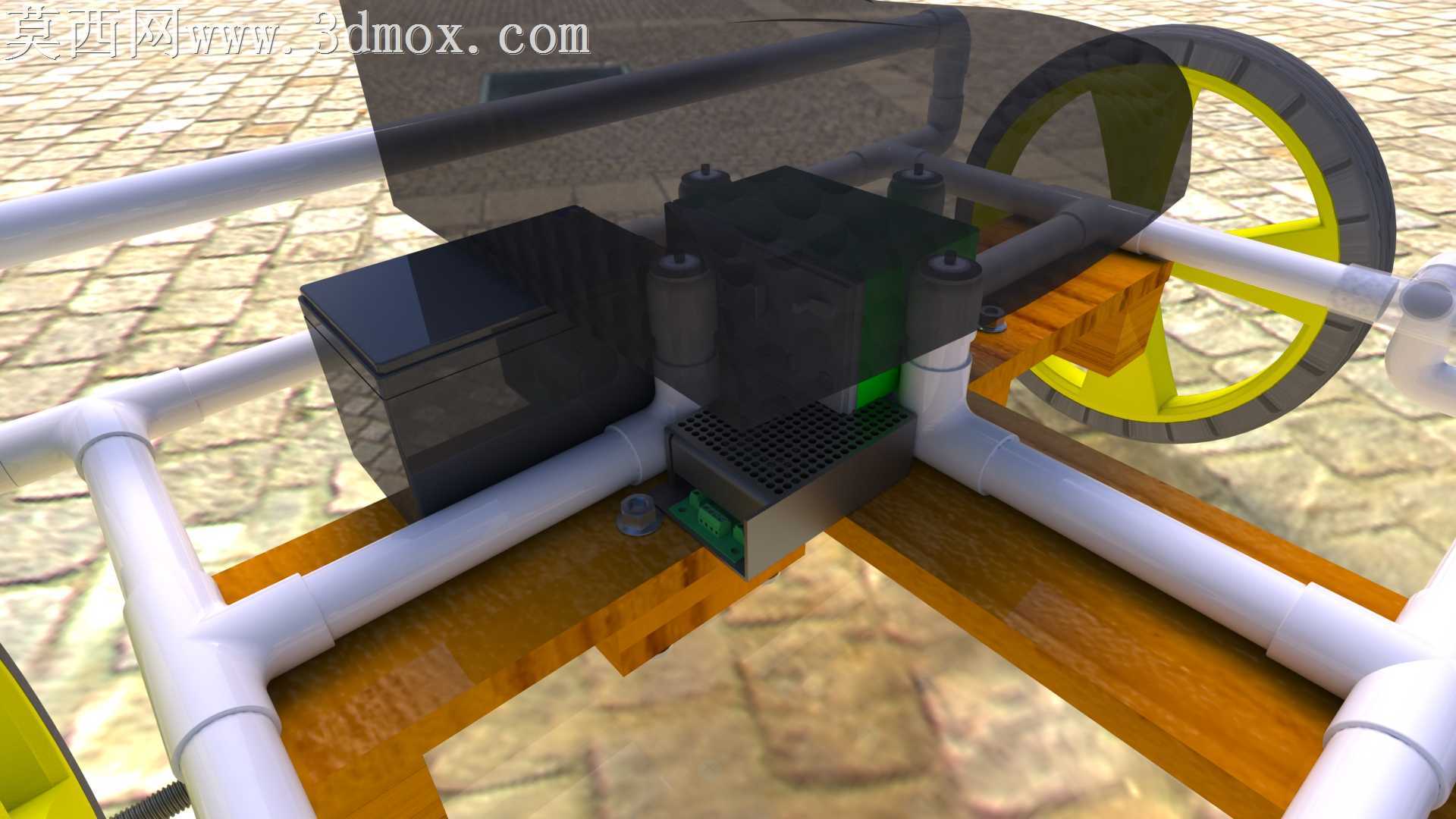

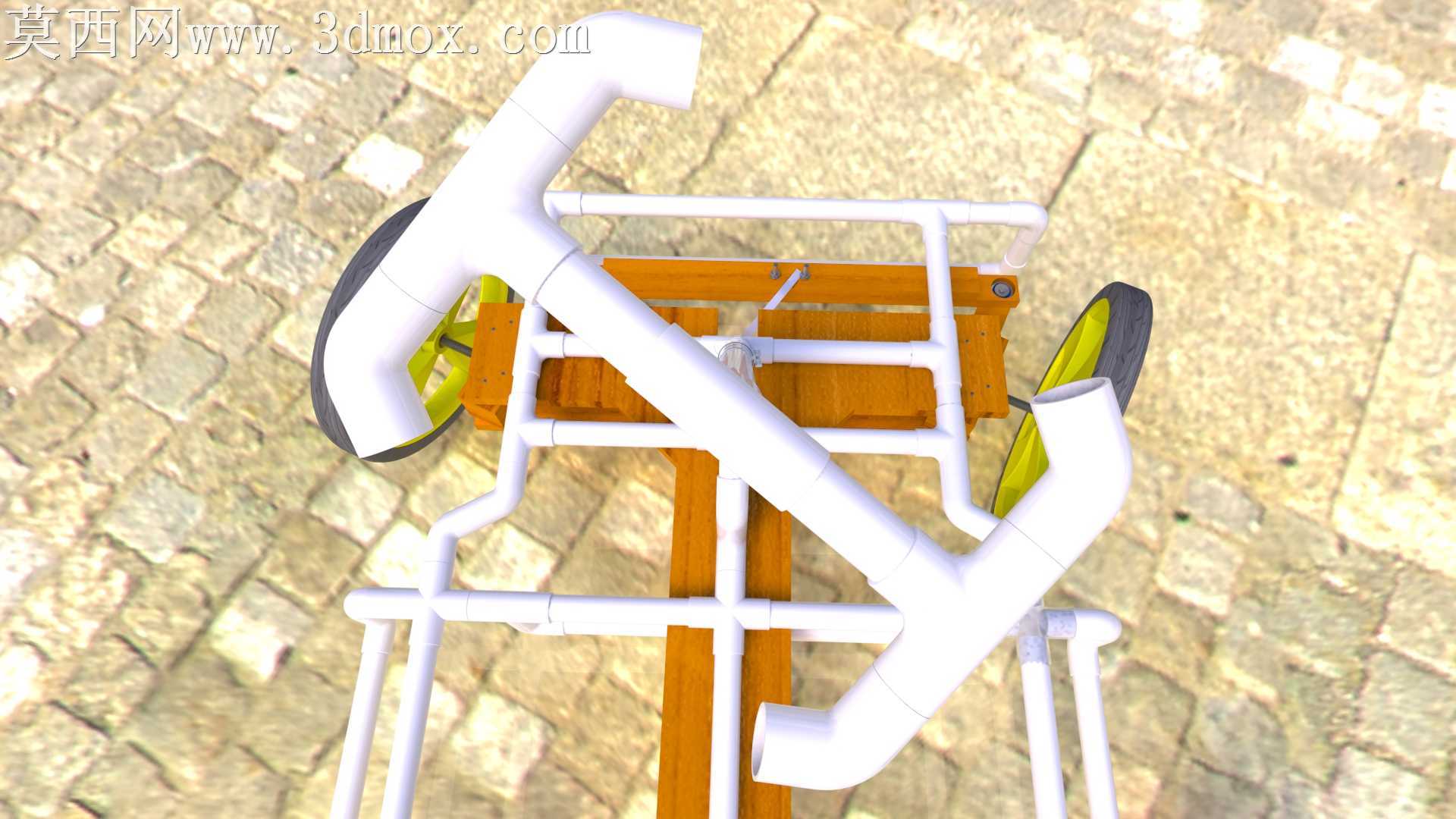

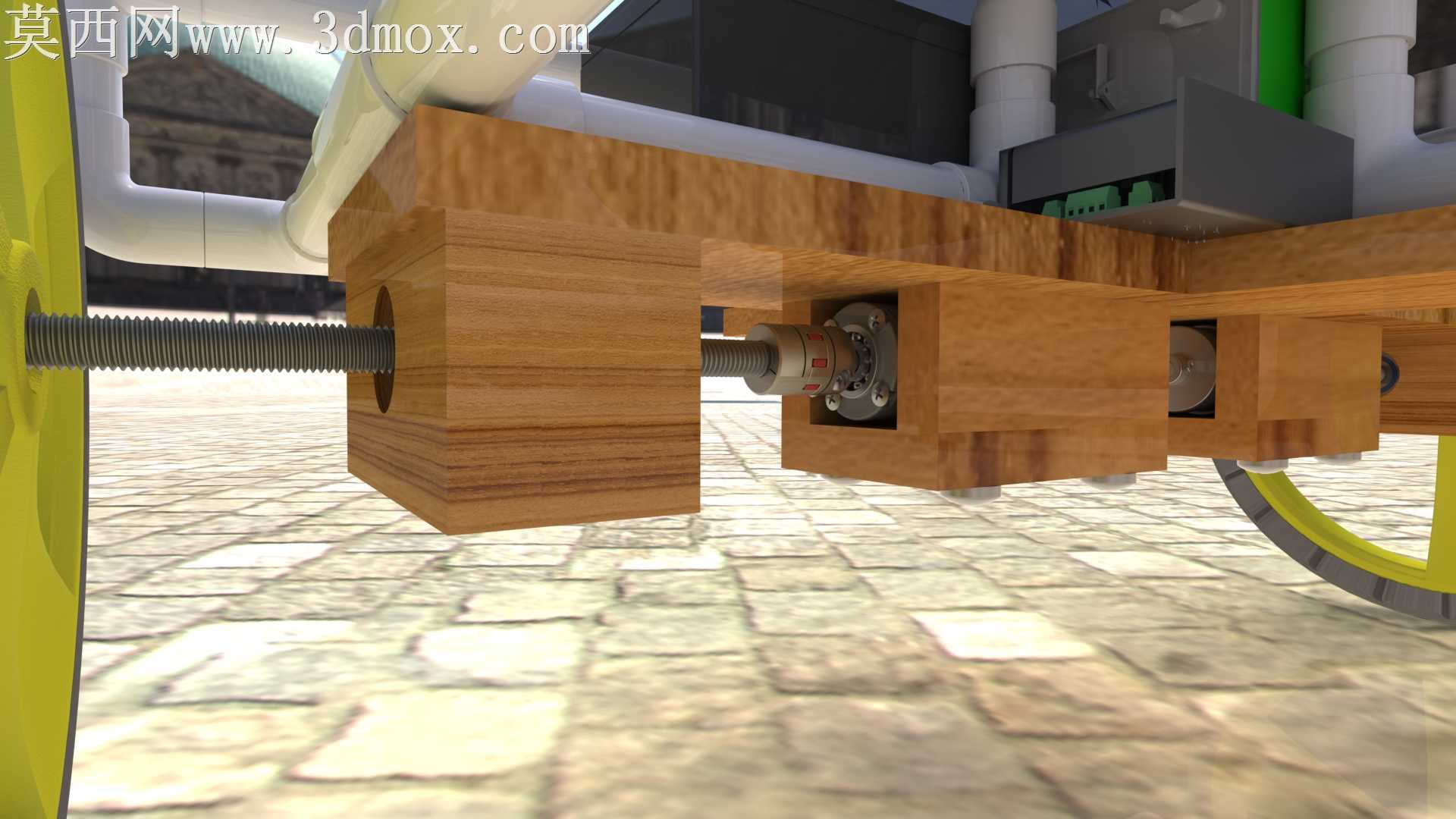

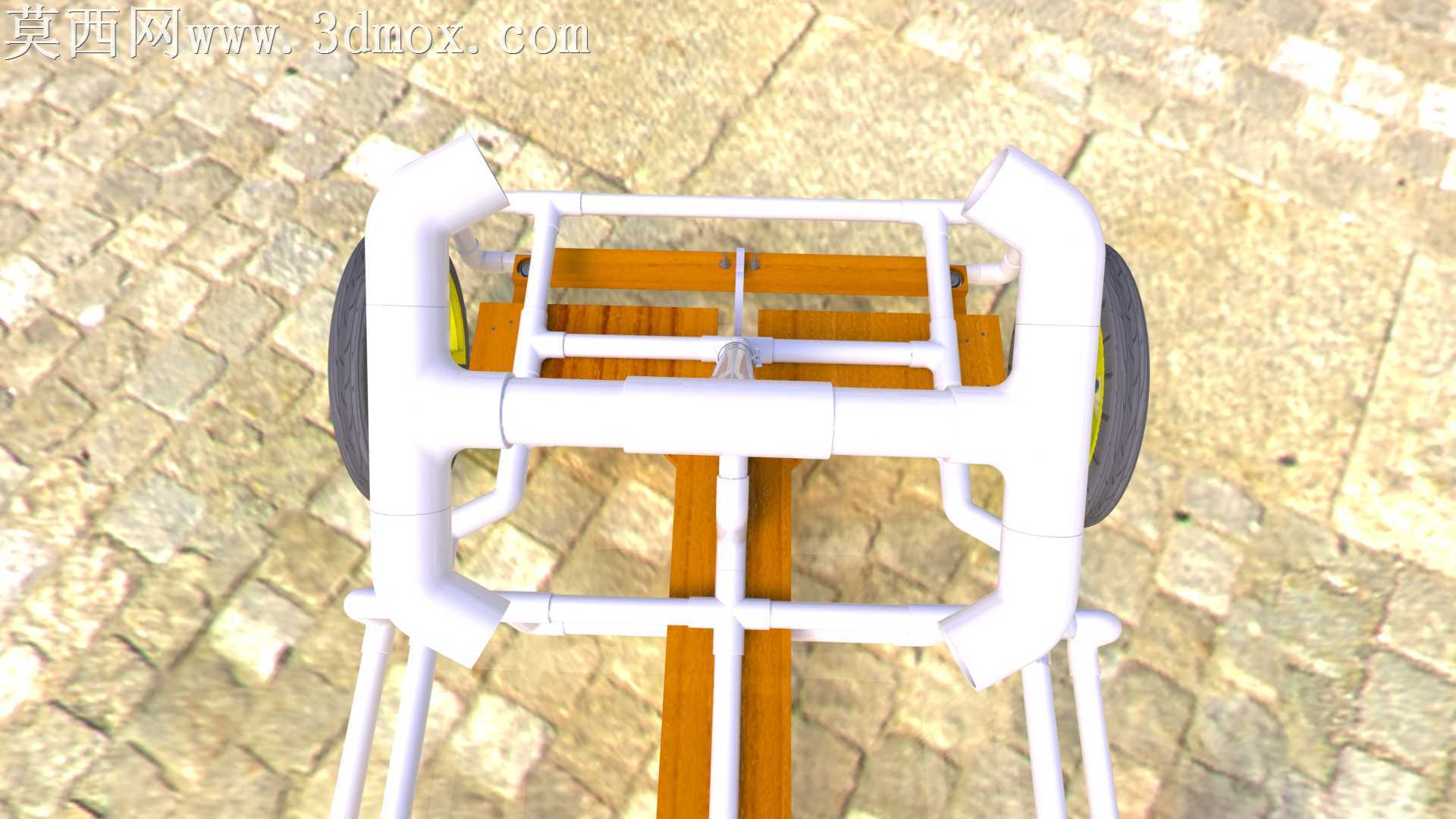

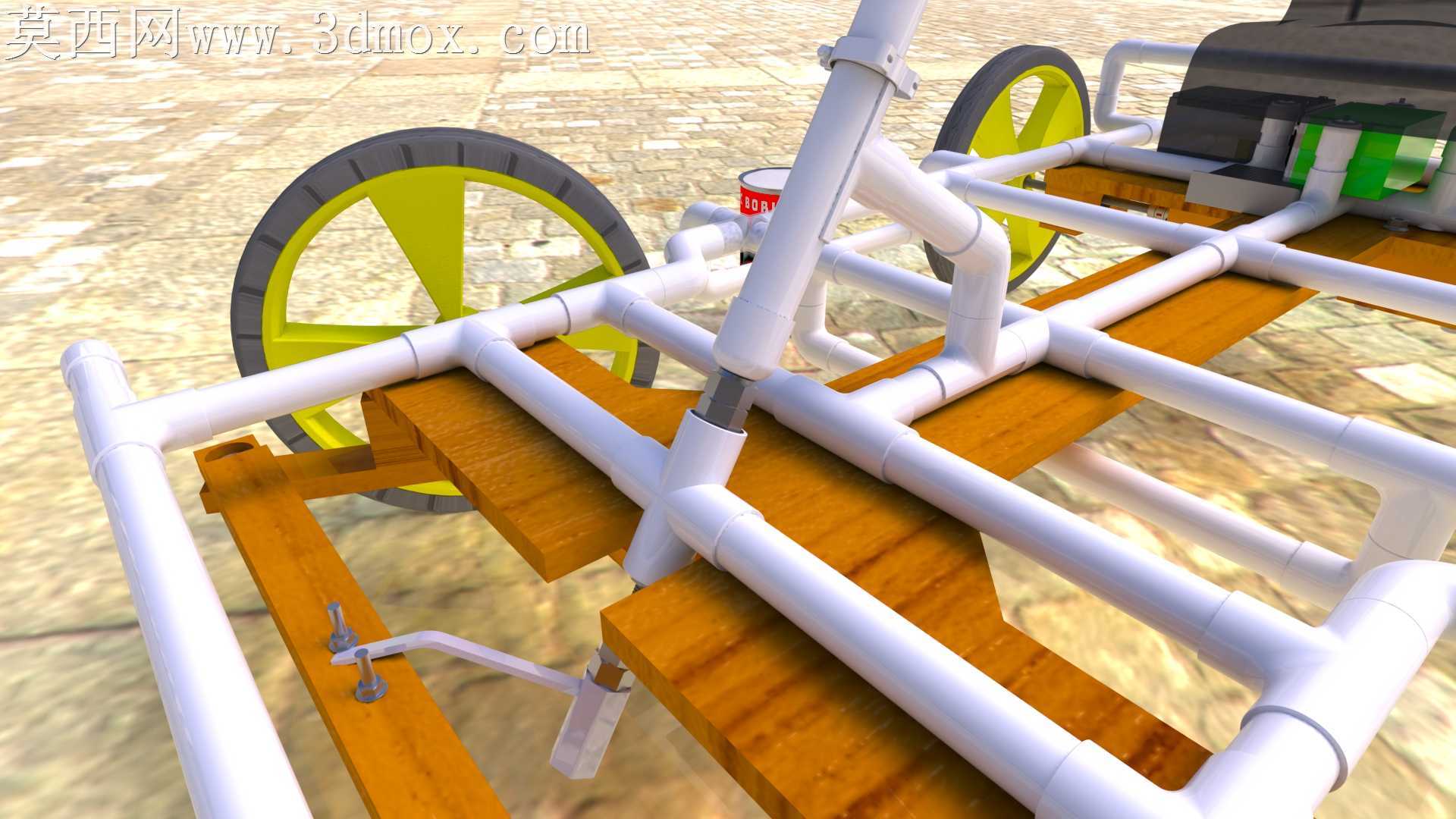

PVC管材作为日常易得的非金属型材，本身壁厚均匀但径向抗冲击载荷有限，用来搭建载人卡丁车的主框架时，最容易被忽略的就是管材衔接处的应力集中问题。这套自制卡丁车的框架没有采用常规金属车架的焊接工艺，所有PVC管的衔接节点都预留了适配粘接剂的公差间隙，管端插入接头的深度控制在管径的1.2倍到1.5倍之间，既不会因为插入过浅导致粘接面不足受载脱开，也不会因为插入过深挤压粘接剂层形成虚接。车轮与轮轴的连接位置特意做了轴肩定位，PVC管轴套和金属轮轴之间预留了0.2mm的转动间隙，搭配自润滑衬套避免长时间转动磨损管材内壁。座椅的安装位置没有直接固定在单层PVC管上，而是在座椅下方加了一层交叉排布的PVC管支撑格，把人体重量分散到四根纵向主梁上，避免单点载荷过大造成管材弯折。转向机构的拉杆采用同规格PVC管弯折成型，弯折位置做了局部加热后的圆弧过渡，没有出现直角弯折带来的应力断裂隐患，转向把手和拉杆的衔接处用金属嵌件做了预埋，避免反复转动磨损PVC管的连接孔。动力模块的安装支架特意选了壁厚更厚的PVC给水管材，和主框架衔接的位置加了三角形的PVC管加强筋，抵消电机运转带来的持续振动，避免紧固件位置出现管材开裂。电池放置位在车架前部的配重区域，底部垫了软质橡胶垫隔振，周围的PVC管围挡做了圆角处理，没有尖锐棱角磕碰电池外壳。布线沿着PVC管的内壁空腔走，在管材衔接的位置开了微小的出线孔，既不会让线材外露被转动部件剐蹭，也避免线材长期暴露在户外加速老化。四个车轮的安装座都做了同轴度校准，前后轮的轮距差控制在2mm以内，避免行驶过程中出现跑偏加剧轮胎磨损。脚踏位置的PVC管表面做了滚花纹理处理，增加脚部踩踏的摩擦力，不会因为沾水打滑影响操控。整车所有管材的切割端面都做了倒角打磨，没有毛刺划手的问题，外露的管端都用配套的PVC管帽封堵，避免杂物进入管腔内部造成额外重量堆积。这种用常规易得管材搭建代步小车的设计，把非金属型材的加工特性和载人车辆的载荷需求做了平衡，没有追求复杂的加工工艺，所有结构都能依靠手工工具完成制作，同时避开了PVC材料本身强度不足的缺陷，通过结构排布把载荷分散到整个框架上，让低成本的自制车辆也能满足日常休闲行驶的强度要求。
