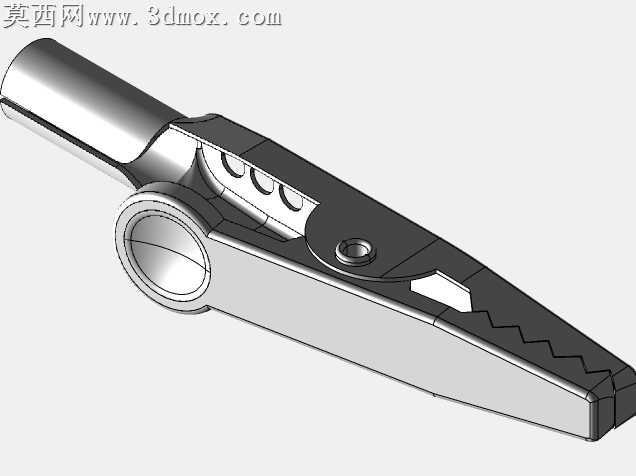

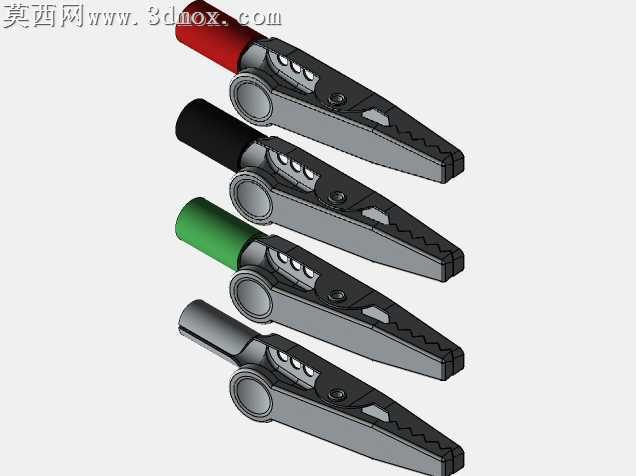

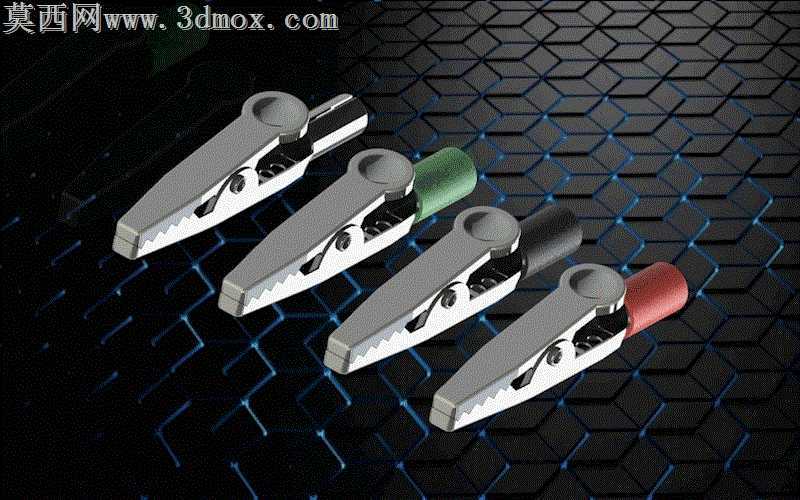

带绝缘护套鳄鱼夹接线测试夹结构设计

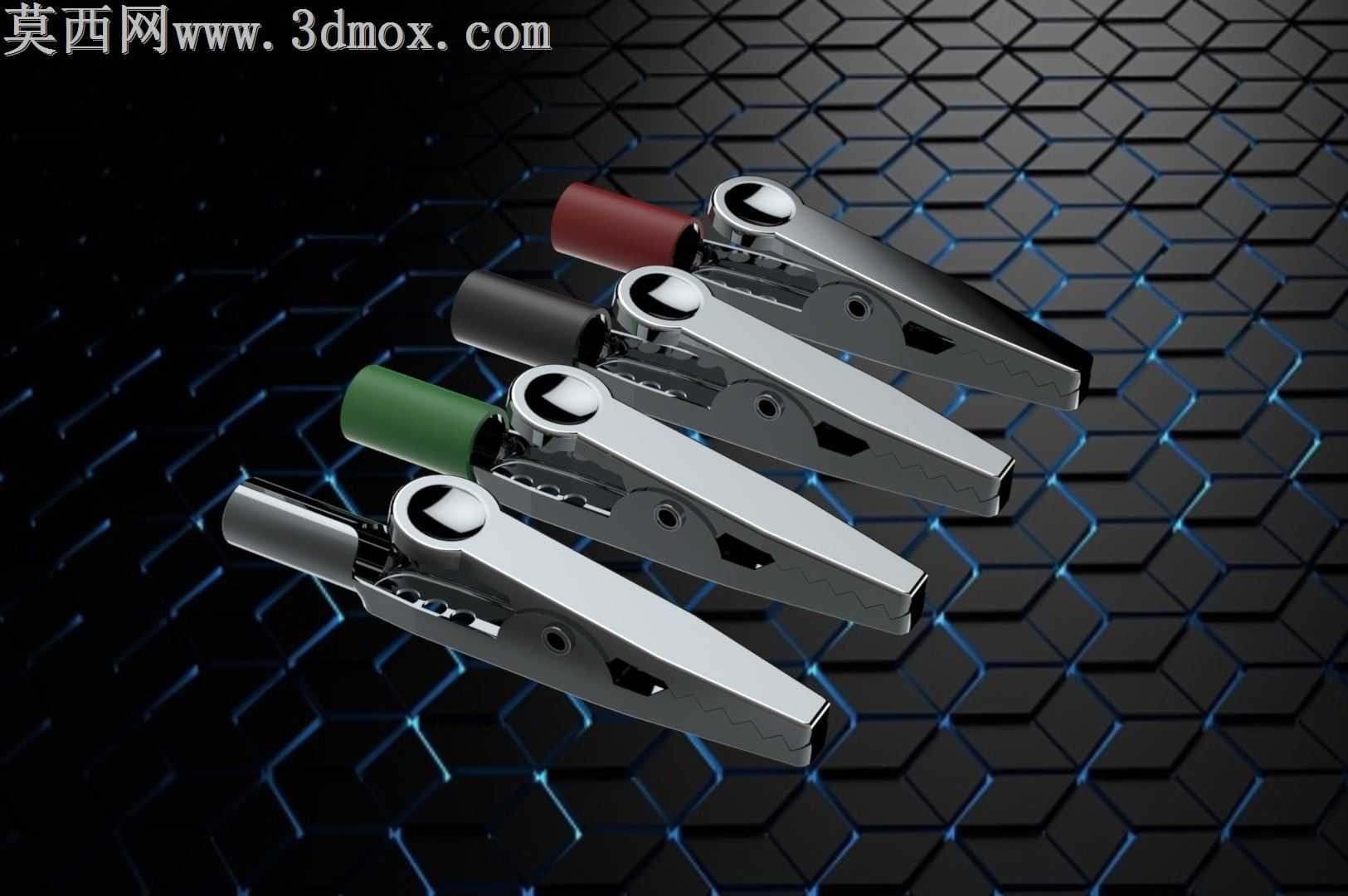

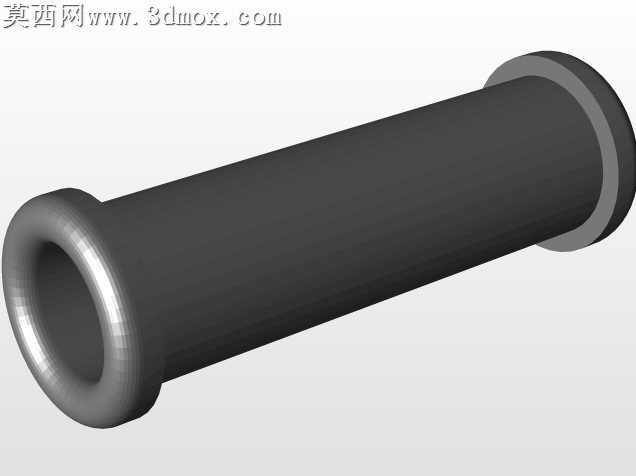

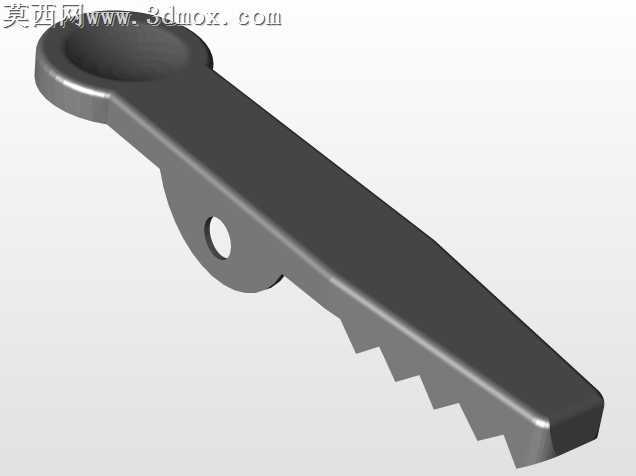

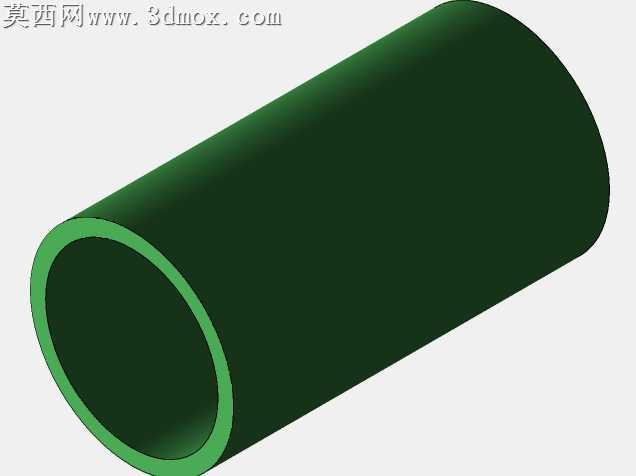

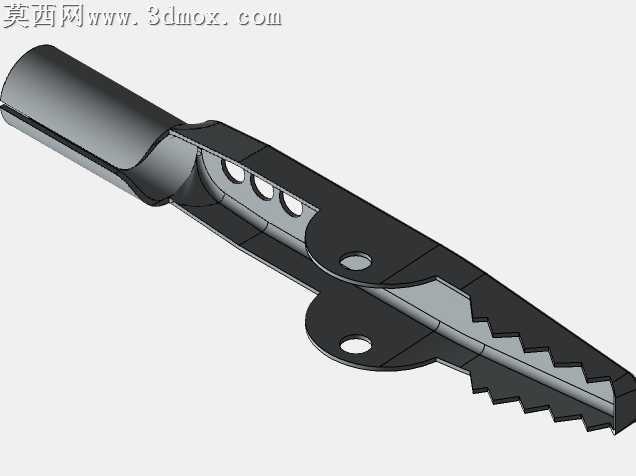

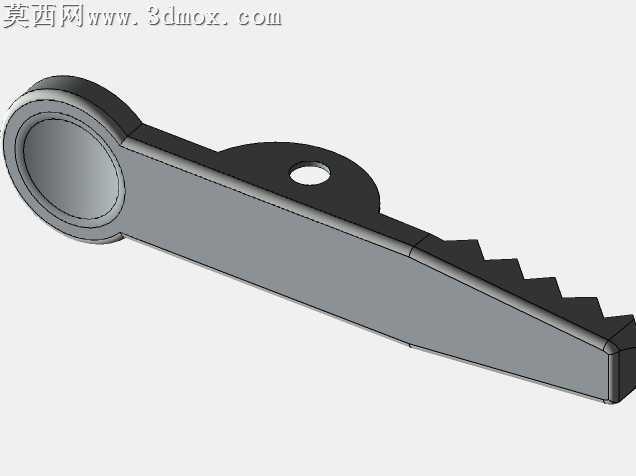

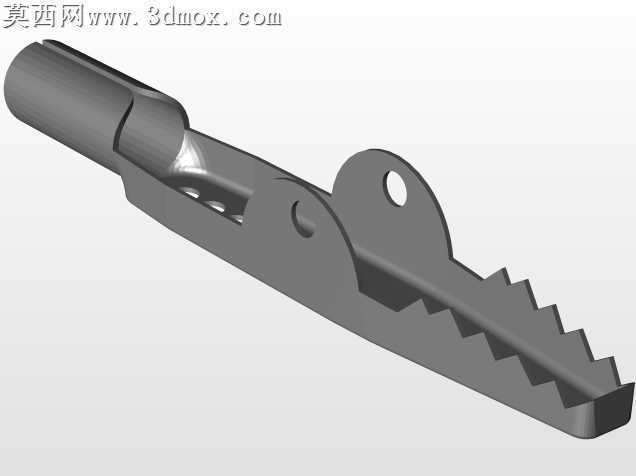

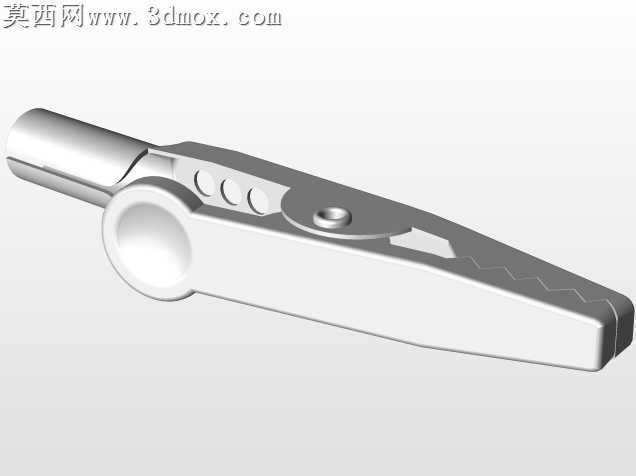

常规裸金属鳄鱼夹在电子测试、电路接驳场景里，常出现夹口咬合力度不均、绝缘护套易松脱、夹身转轴卡滞的问题，长期使用后还会因金属弹片疲劳导致夹持力衰减，出现测试接触不良、接线滑脱的故障。这套鳄鱼夹的结构设计从加工适配角度出发，对每个易出问题的部位做了对应调整。夹身的冲压轮廓特意做了圆角过渡处理，没有尖锐的冲裁毛边残留位，连续冲压生产时不会出现料带卡模的情况，批量加工时的良率能提升不少，后续表面镀镍处理时，镀层也能均匀覆盖在圆弧过渡区，不会出现边角镀层过薄易锈蚀的问题。夹口的锯齿形咬合面没有做等距排布，靠近夹头尖端的齿距更密、齿深更浅，靠近转轴位置的齿距稍宽、齿深更深，夹持细导线时靠尖端密齿咬住线芯不会滑脱，夹持较粗的接线柱时靠根部深齿增大接触面积，降低接触电阻。转轴部位采用了翻边铆接的结构，没有额外加装独立销轴，铆接时预留了0.02mm的轴向间隙，既不会因为间隙过大出现夹身晃动，也不会因为间隙过小导致开合卡滞，铆接后的翻边高度经过精确计算，刚好能挡住尾部绝缘护套的端面，护套装配后不会沿着夹身轴向窜动，哪怕反复弯折尾部接线端，护套也不会松脱移位。尾部的接线压接位做了两道平行的防滑压筋，压接导线时不需要额外缠绕焊锡，靠压筋嵌入导线绝缘层和铜芯内就能达到足够的拉脱力，压接模具的刀口做了R0.3的圆角，压接时不会切断铜丝留下断线隐患。不同颜色的绝缘护套采用软质PVC材质，壁厚均匀控制在1.2mm，套入夹身后和金属夹身之间预留了均匀的0.1mm间隙，装配时能顺利推入到位，使用时也能耐受常规的弯折形变不会开裂。夹身的金属弹片采用65Mn弹簧钢冲压，弹片的弧度经过反复调校，开合到最大夹持角度时的应力没有超过材料的屈服极限，反复开合上万次也不会出现弹力衰减，夹持力始终保持在合适区间，既不会因为力度过大夹伤导线绝缘层，也不会因为力度过小导致接触不良。
