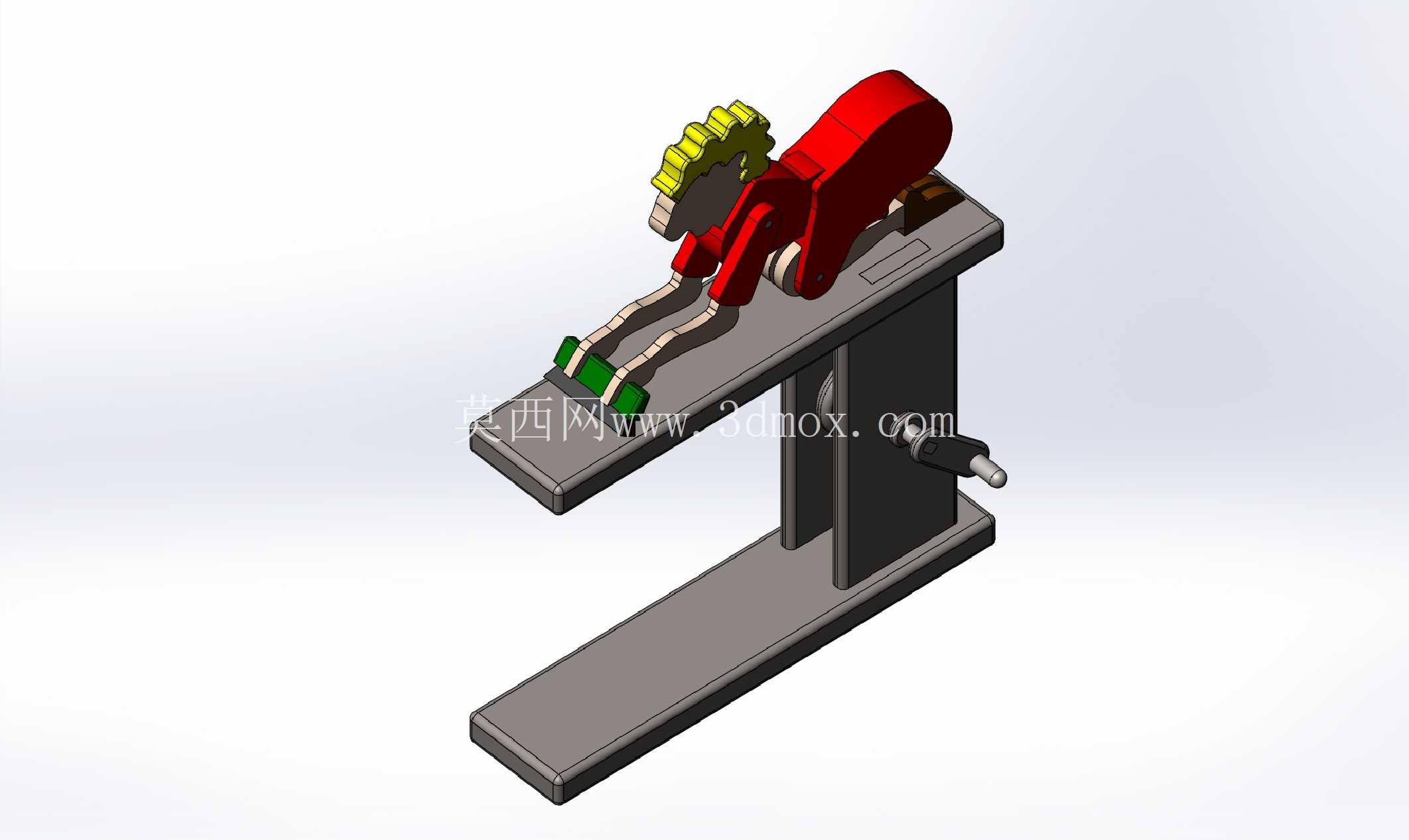

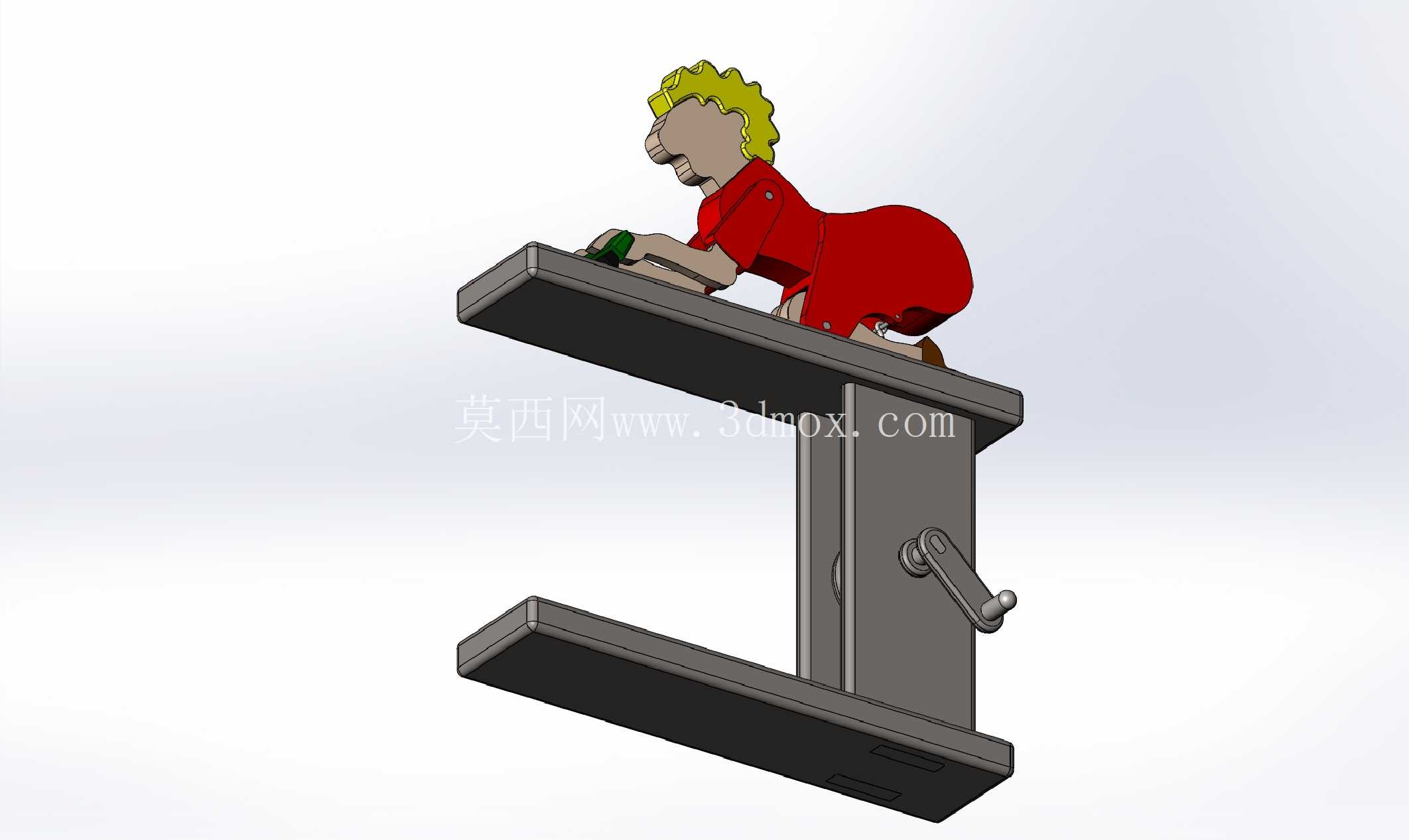

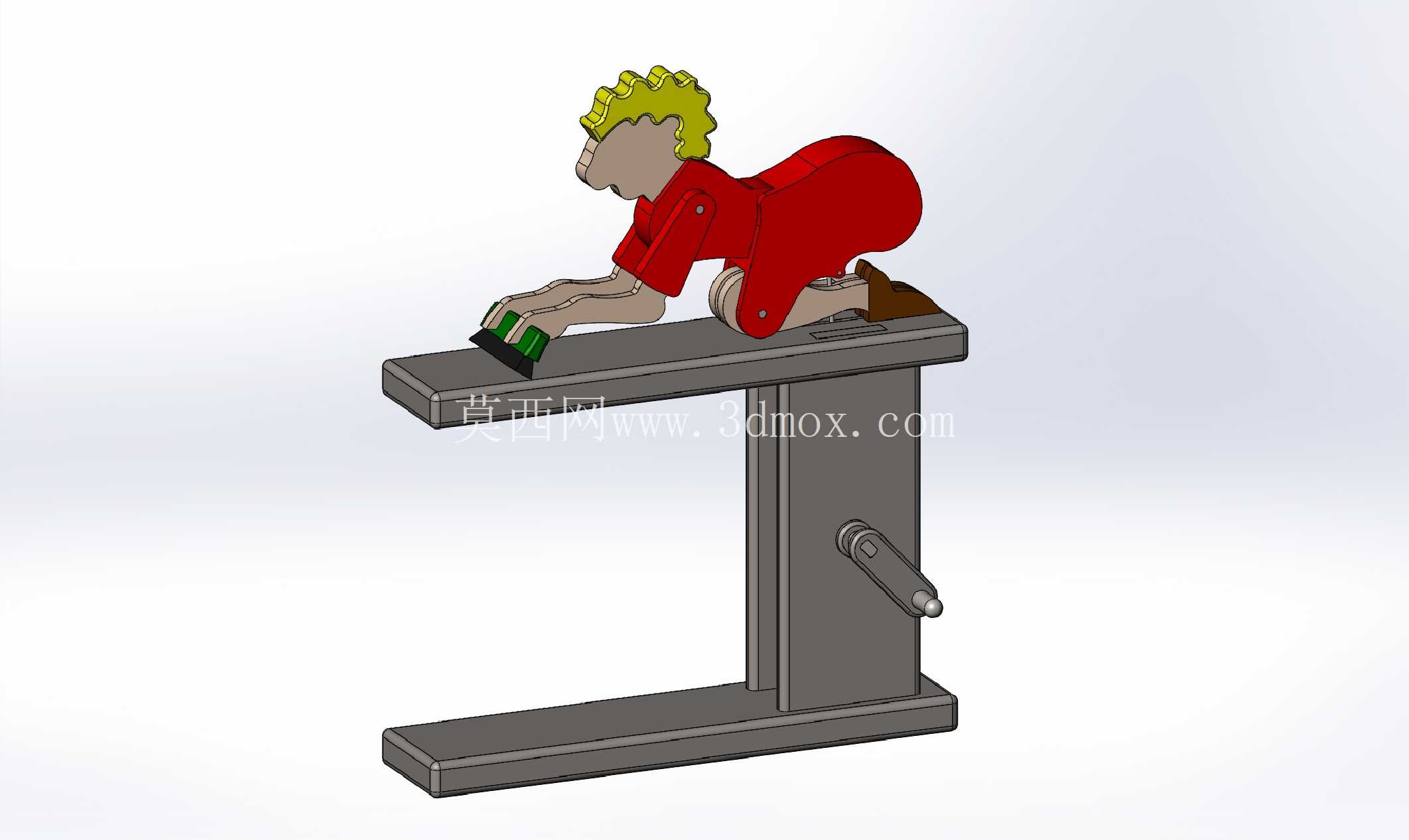

手摇驱动清洁女工造型趣味木质摆件

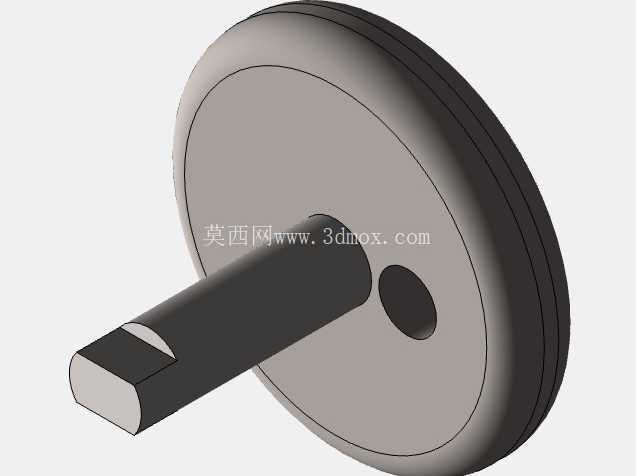

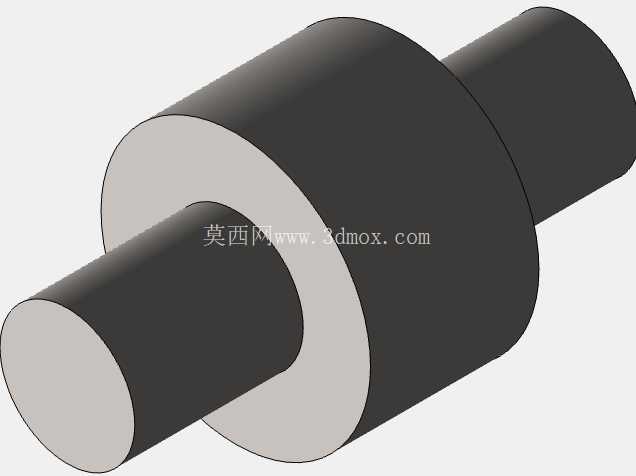

这款摆件的核心传动结构采用曲柄滑块原理设计，摇动手柄时，内部的偏心轴会带动上方的人物造型件做往复式的前后移动，模拟人工擦拭台面的动作，所有运动副的配合间隙都经过反复调试，既保证动作流畅无卡顿，也不会出现松垮晃动的情况。从实际应用场景来看，这类结构件既可以作为桌面创意装饰摆件放置在工位、家居置物架上，也可以作为机械原理教学的演示教具，帮助初学者直观理解曲柄连杆传动的运动逻辑，还能作为文创类木质玩具的结构参考，拓展同类动态摆件的设计思路。

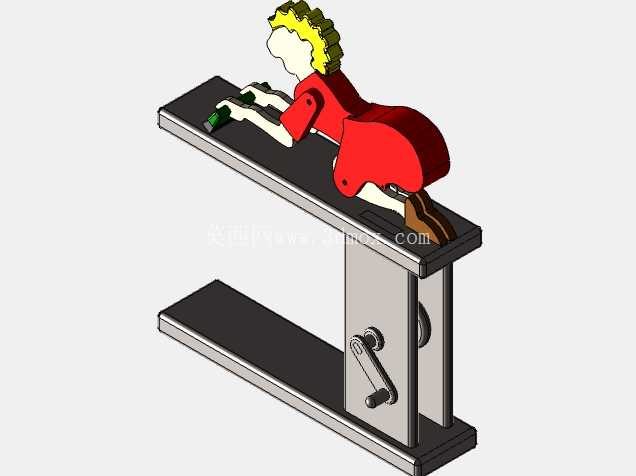

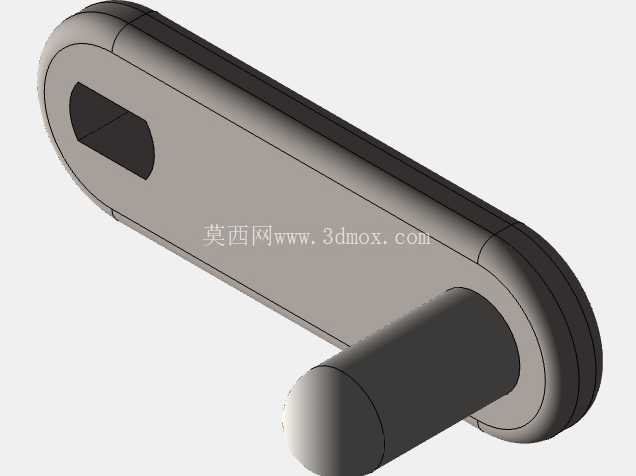

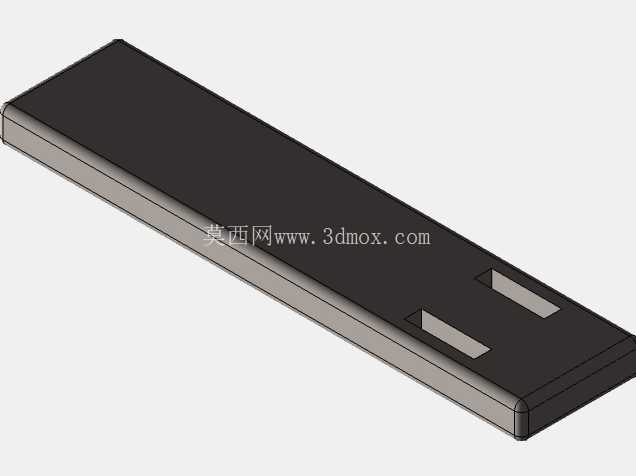

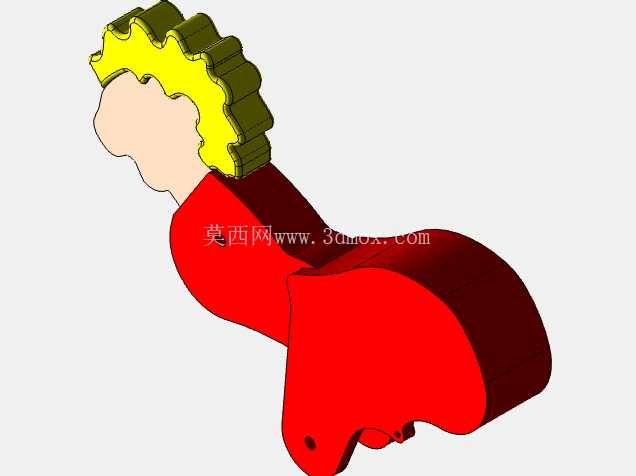

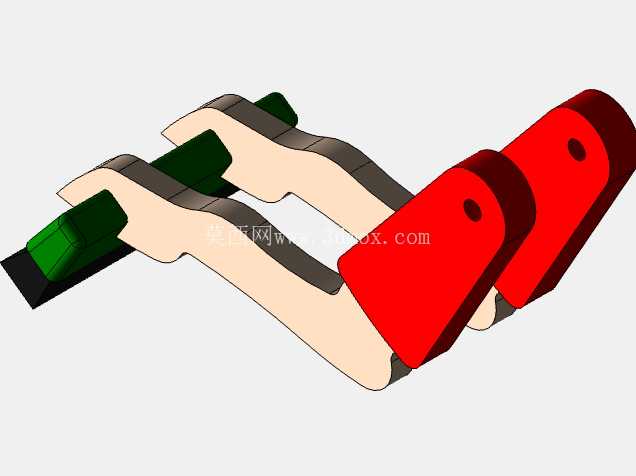

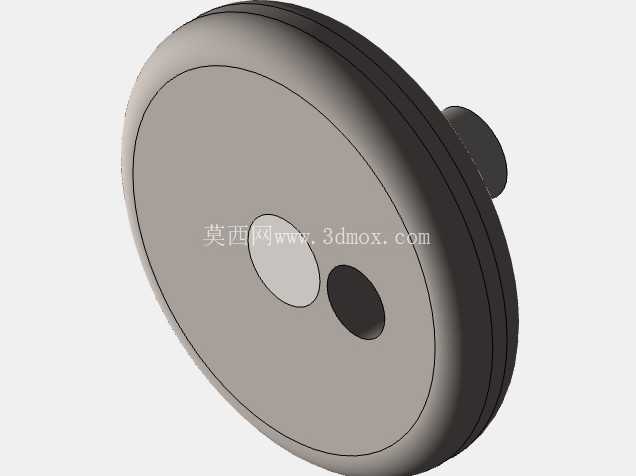

设计过程中首先确定了整体的尺寸边界，底座采用L型支撑结构，总高度控制在180mm以内，底座横向长度160mm，纵向宽度60mm，放置在常规桌面不会占用过多空间，支撑立柱与底座采用嵌入式榫卯配合，不需要额外紧固件就能保证结构强度，摇柄的安装位置设置在立柱侧面距离底座100mm的高度，符合人手操作的舒适角度，摇动摇柄时的施力方向与手臂自然下垂的姿态匹配，长时间把玩也不会产生不适感。人物造型部分做了简化的曲面处理，所有棱角都做了R2-R3的圆角过渡，避免尖锐边角划伤使用者，人物的手部与模拟擦拭的平台接触面设置了耐磨的接触块，长期往复运动也不会出现过度磨损导致动作失效的情况。

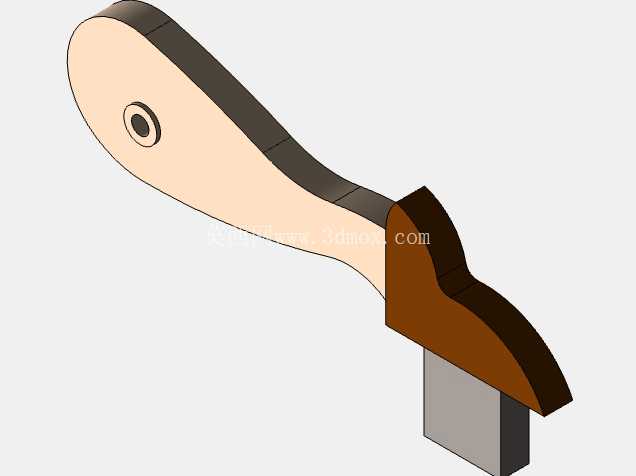

从结构设计的细节来看，内部的传动连杆隐藏在立柱与底座的空腔内，不会外露破坏整体的外观完整性，人物与传动件的连接采用快拆式的卡扣结构，不需要工具就能拆分，方便后期对内部传动结构进行维护或者更换不同的造型件，拓展产品的可玩性。整体的材质适配性也做了充分考虑，既可以采用实木切割拼接制作，也可以通过3D打印或者铸造工艺批量生产，不同工艺下的尺寸公差都预留了0.2mm的配合余量，保证不同加工方式下都能顺利装配，运动顺畅。

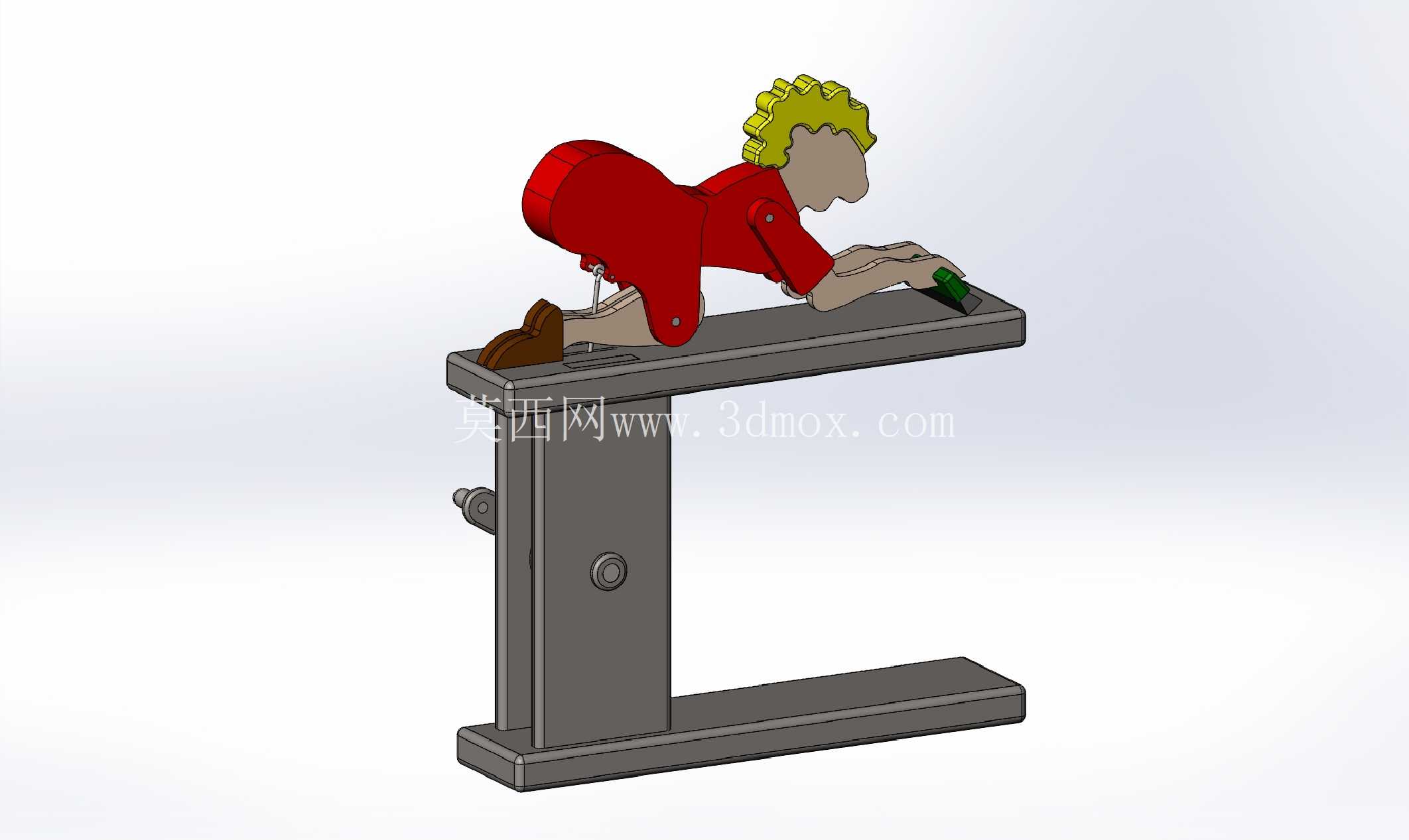

在功能特性上，这款摆件不需要外接电源，纯机械结构驱动，只要摇动手柄就能实现连续的模拟清洁动作，没有电路结构也就不存在电池更换、电路故障的问题，使用寿命更长。人物的姿态设计贴合实际清洁动作的人体姿态，跪伏在台面上的重心经过配重调整，运动过程中整体重心始终落在底座支撑范围内，不会出现倾覆的情况，擦拭动作的行程设置为40mm，往复频率与手摇速度正相关，慢摇时动作舒缓自然，快摇时也不会出现结构脱开的问题。

从建模实现的角度来看，所有零件的建模都采用参数化设计，关键配合尺寸都设置了关联参数，调整整体尺寸时只需要修改基础参数就能同步更新所有零件的尺寸，不需要逐个零件修改，大幅提升衍生设计的效率。曲面部分的建模优先采用拉伸、旋转等基础特征构建，减少复杂曲面的使用，降低加工难度，不管是激光切割木质板材还是开模铸造，都能快速提取加工轮廓，减少生产前的工艺处理步骤。装配过程中所有运动副都设置了合理的间隙配合，轴与孔的配合采用H7/g6的公差等级，既保证转动灵活，又不会出现过大的旷量，运动过程中没有多余的异响。
