农妇赶鹅主题木质牵引玩具结构

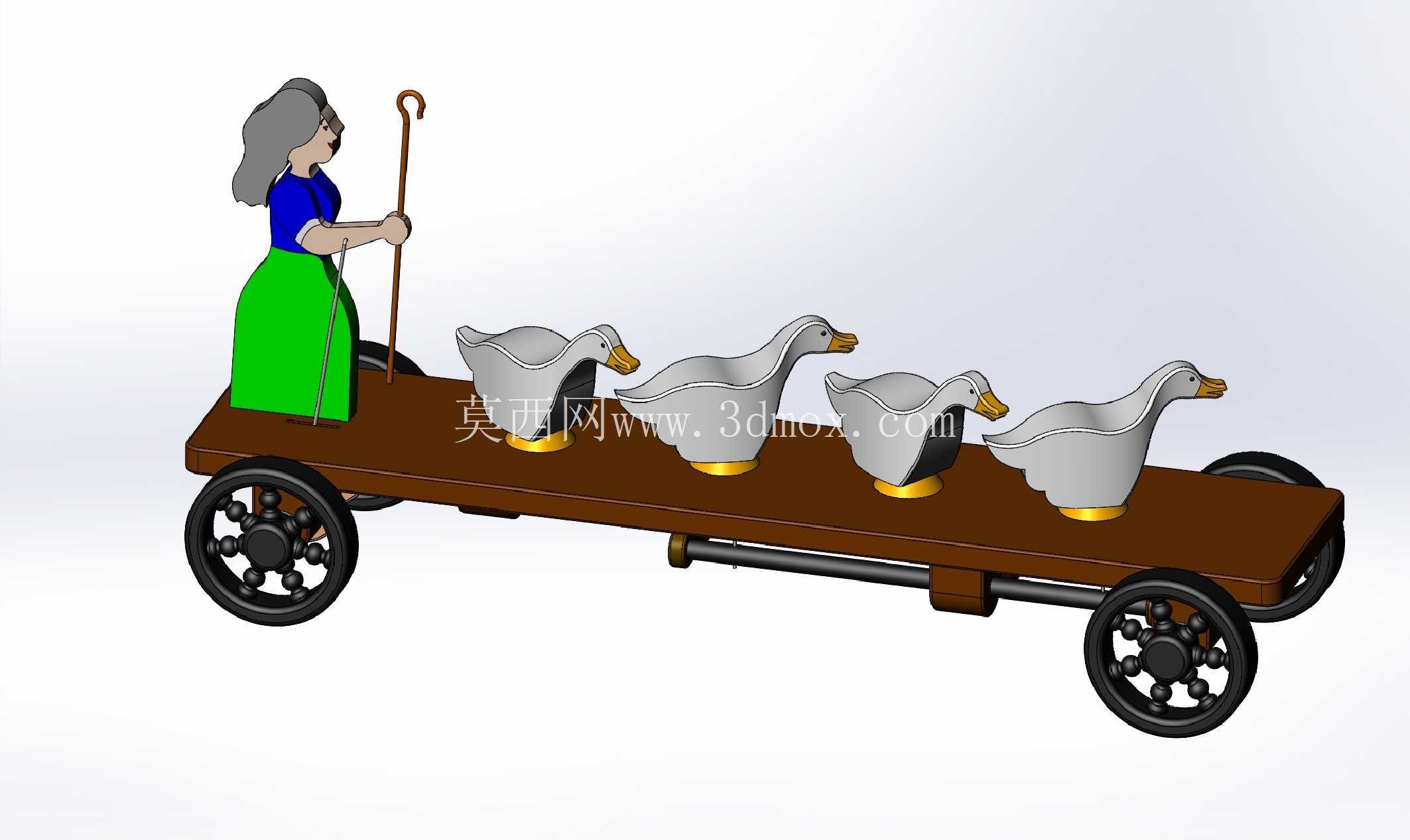

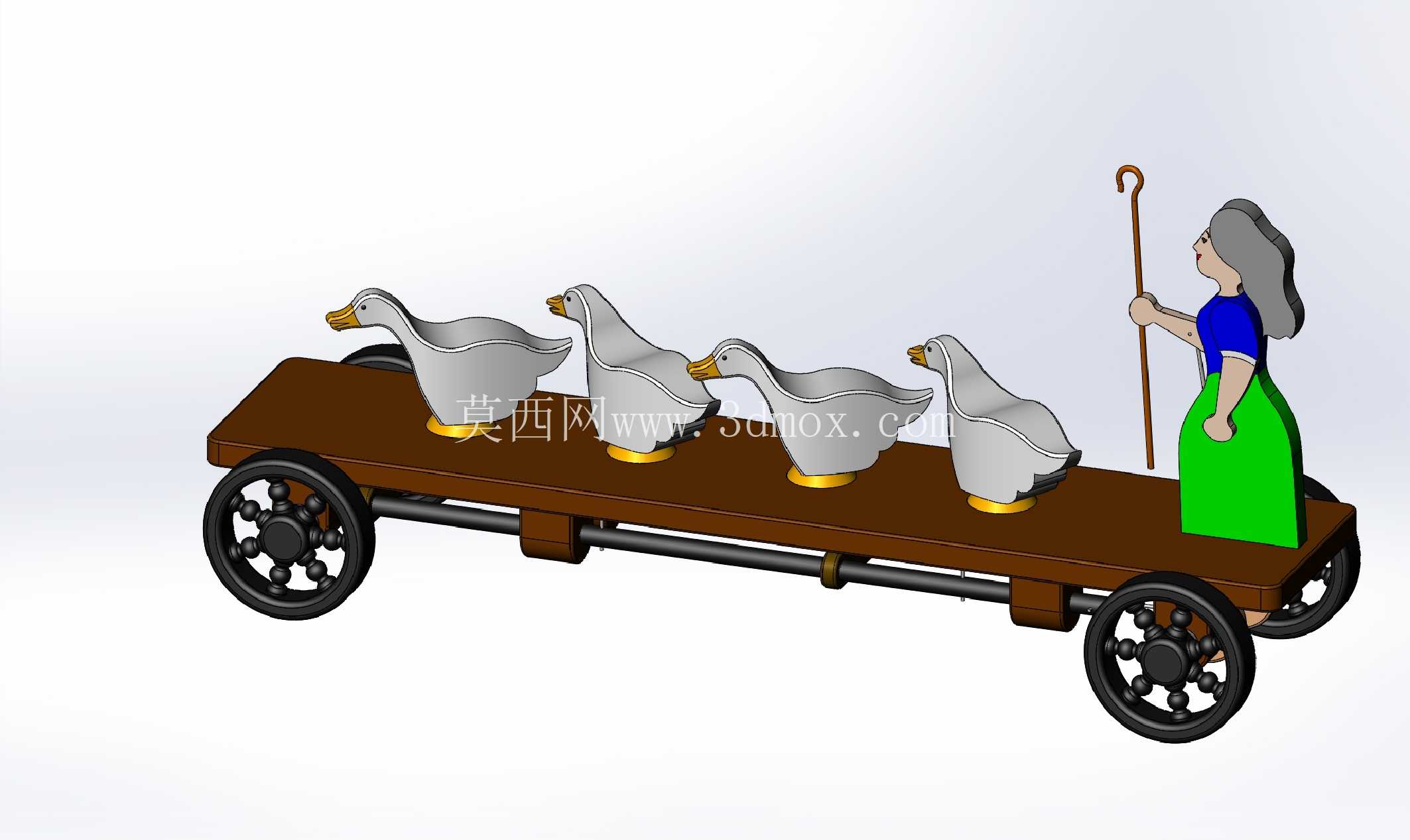

　　这款牵引类木质玩具的结构设计，核心围绕低龄儿童拖拽玩耍的实际使用场景展开，整体采用平板式承载底座作为主体支撑框架，底座选用硬质实木裁切成型，边缘做全圆弧倒角处理，避免尖锐棱角划伤使用者，底座长度方向预留四个轮轴安装孔位，孔位同轴度公差控制在0.1mm以内，保证轮组转动顺畅无卡滞。轮组部分采用辐条式滚轮结构，滚轮外圈做加厚耐磨设计，适配室内木地板、地砖及室外平整硬质路面的拖拽使用场景，轮轴与底座之间采用间隙配合，预留0.05mm的转动间隙，同时在轴端加装限位挡片，防止拖拽过程中轮组脱落。

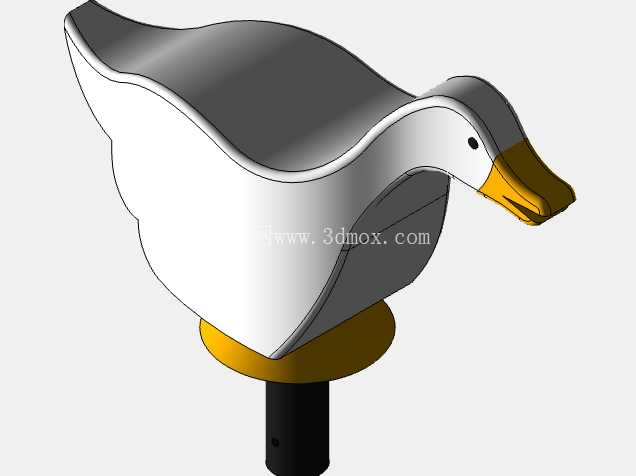

　　底座上方的人物造型采用分体式装配结构，人物躯干与底座通过定位柱插接固定，人物手持的牧杖采用独立圆棒构件，插接在人物手部的预留孔位中，装配后无明显晃动，人物服饰部分采用色彩分区的曲面造型，裙摆处做向外延展的弧面设计，既还原民俗形象特征，也能在拖拽过程中起到一定的重心稳定作用，避免玩具侧翻。鹅群造型采用等距排列的装配方式，每只鹅的底部都设置定位凸台，与底座上的定位凹槽一一对应，装配后鹅群沿底座长度方向整齐排布，鹅身曲面做顺滑过渡处理，无突兀的棱角结构，鹅脚部分采用高亮金属质感的包覆设计，既提升视觉层次感，也能在长期摩擦使用中减少底座接触面的磨损。

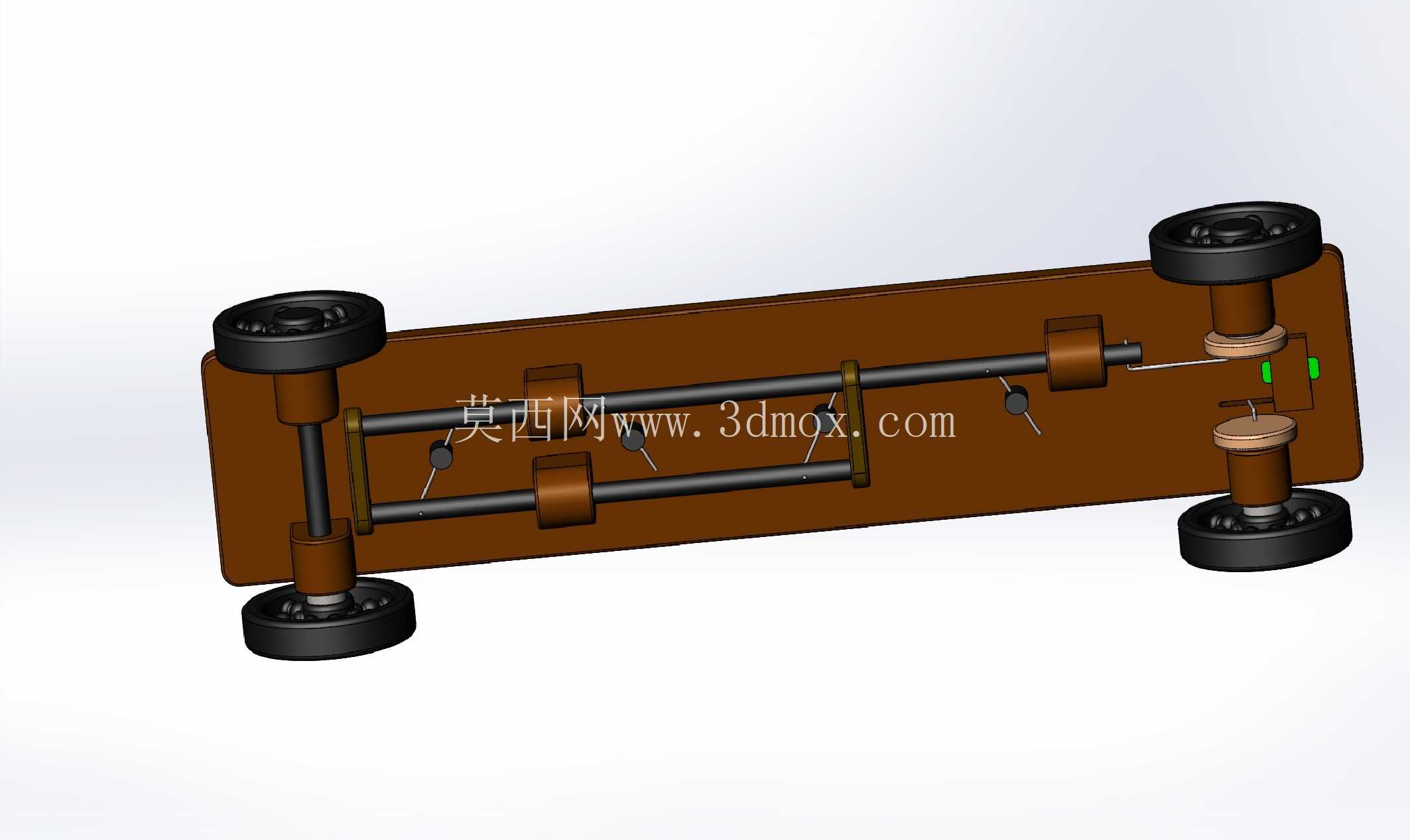

　　整体传动结构隐藏在底座下方，采用连杆式联动设计，当拖拽玩具向前移动时，轮组转动会带动连杆做往复运动，进而驱动鹅群产生上下小幅摆动的动态效果，模拟鹅群行走的姿态，连杆的运动行程控制在5mm以内，避免幅度过大导致构件脱落或卡滞。从安装边界来看，整体宽度控制在120mm以内，高度不超过180mm，拖拽时的牵引绳连接点设置在底座前端的中心位置，牵引点高度距离底座平面30mm，适配儿童手部自然拖拽的施力角度，减少拖拽过程中的侧翻力矩。

　　这类结构除了作为儿童玩具使用外，也可作为民俗主题的桌面装饰摆件，其曲面造型的分件设计逻辑，也可直接适配铸造模的开模需求，将木质构件的结构参数转化为金属铸造的模具型腔尺寸时，仅需按照铸造收缩率预留1.2%-1.5%的缩放余量，即可直接用于金属材质的同款工艺品批量生产，分模面可设置在底座平面与各造型构件的连接位置，避免出现倒扣结构，简化模具抽芯结构，降低批量生产的加工成本。在结构强度校核层面，所有插接部位的定位柱直径不小于6mm，插入深度不小于8mm，能够承受儿童正常玩耍过程中的拉扯、摔落冲击力，轮轴采用直径4mm的金属圆杆，相比木质轴杆具备更好的抗弯折性能，长期使用不易出现变形断裂问题。各造型构件的壁厚控制均匀，最小壁厚不小于3mm，无论是木质加工还是金属铸造，都能避免出现加工变形、充型不满的问题，鹅身的曲面造型采用渐变壁厚设计，边缘位置适当加厚，防止磕碰时出现崩边、缺损的情况。
