三角结构指尖旋转把玩件结构设计

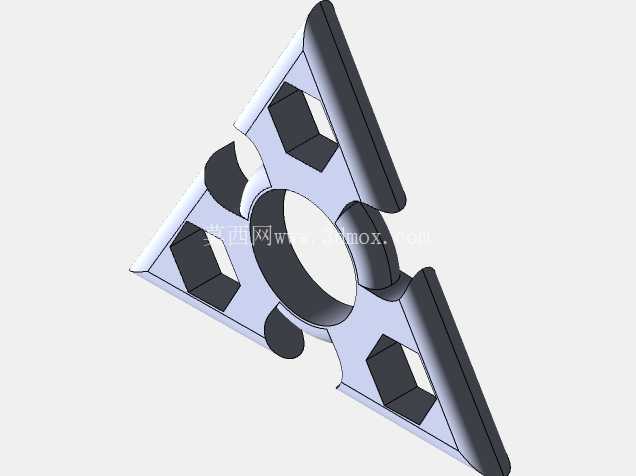

这款三角结构的指尖旋转把玩件，核心应用场景集中在桌面解压把玩、指尖休闲玩具领域，同时也可作为3D打印个性化定制的典型验证件，适配桌面级FDM、光固化3D打印设备的小批量制作需求，也可通过精密铸造工艺做金属材质的量产版本。从实际使用功能来看，该结构依靠中心轴承位实现低阻尼连续旋转，三个边角做了圆弧钝化处理，避免旋转过程中剐蹭手指，三个方向的镂空结构一方面降低了整体重量，减少旋转时的转动惯量波动，让旋转过程更平稳，另一方面也形成了独特的视觉辨识度，旋转时会形成动态的视觉残影效果，提升把玩的趣味性。

设计思路上，整体采用等边三角形的对称布局，三个边角的配重块做了等重设计，确保旋转时的动平衡达标，不会出现偏心抖动的问题。中心的轴承安装位采用标准的608轴承适配尺寸，孔位公差控制在H7级别，既可以保证轴承压装后的紧固度，避免长期旋转后出现轴承松脱的问题，也不会因为过盈量过大导致轴承内圈变形影响旋转顺滑度。三个边角的凸起部分做了15度的斜切处理，一方面是优化手指捏持的触感，另一方面也避免尖角结构带来的安全隐患，边角的R角统一做R2处理，所有棱边都做了0.5mm的倒角去毛刺，不管是打印件还是金属铸造件，都不需要过多的后处理就能获得顺滑的触感。

外形尺寸方面，整体外接圆直径控制在75mm，厚度8mm，这个尺寸刚好适合成年人单手握持，两个手指捏持中心位置时，三个边角不会超出手掌范围，旋转时不会碰到周边物体。安装边界上，中心轴承位的深度为7mm，压装标准608轴承后，轴承端面与零件表面齐平，两侧可以加装装饰盖，不会出现凸起影响捏持的问题。三个方向的镂空方孔尺寸为10mm*10mm，一方面是作为减重结构，另一方面也可以作为装饰件的安装位，用户可以自行加装夜光块、配重块来调整旋转手感。

从结构强度来看，主体连接部分的最小壁厚为3mm，不管是采用PLA、ABS等3D打印材料，还是采用锌合金、不锈钢等铸造材料，都能满足日常把玩的强度需求，不会因为轻微摔落就出现断裂问题。旋转接触面的平面度控制在0.1mm以内，确保旋转时不会出现上下晃动的问题，三个边角的配重块重量差控制在0.1g以内，保证高速旋转时的稳定性，最长空转时间可以达到3分钟以上，满足日常把玩的解压需求。

在工艺适配性上，该结构针对3D打印做了专门的优化，所有悬空角度都大于45度，打印时不需要添加支撑，减少后处理的工作量，打印层厚设置0.2mm时就能获得不错的表面质量。如果采用失蜡铸造工艺做金属版本，零件的壁厚均匀，不会出现局部过厚导致的缩孔问题，浇口位置可以设置在边角位置，后续打磨去除也不会影响整体外观。整体结构没有复杂的曲面，所有特征都是规则的拉伸、切除特征，建模过程中参数化调整方便，用户可以根据自己的手型大小调整整体尺寸，也可以更换中心轴承的规格来适配不同的旋转手感需求。
