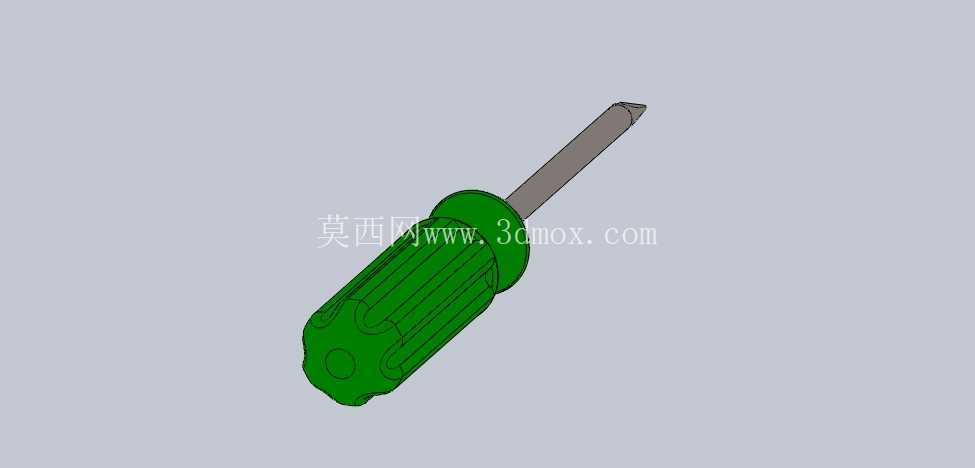

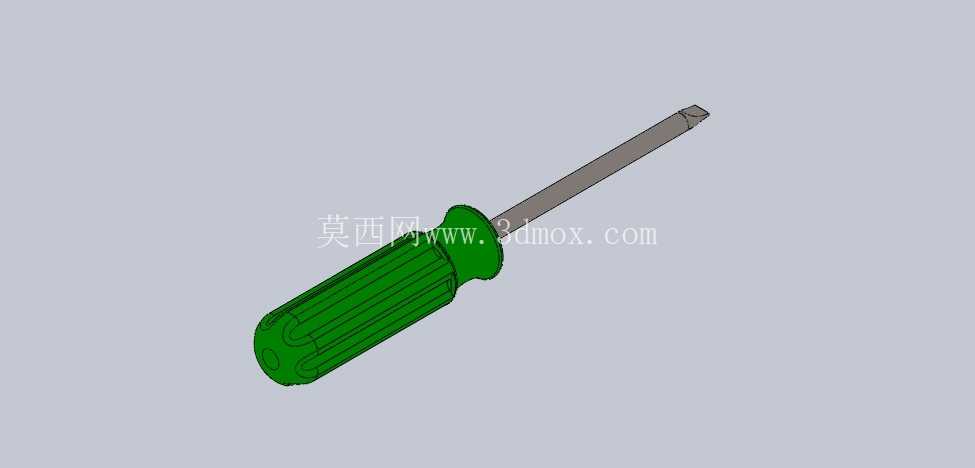

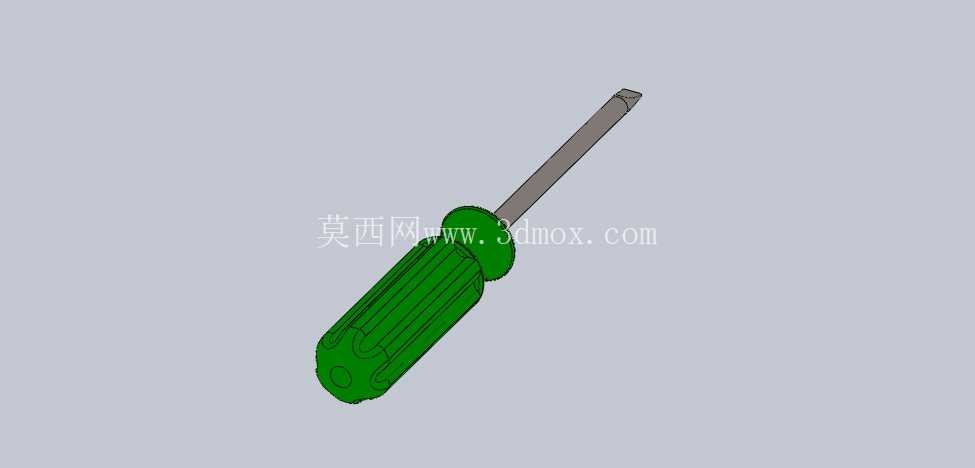

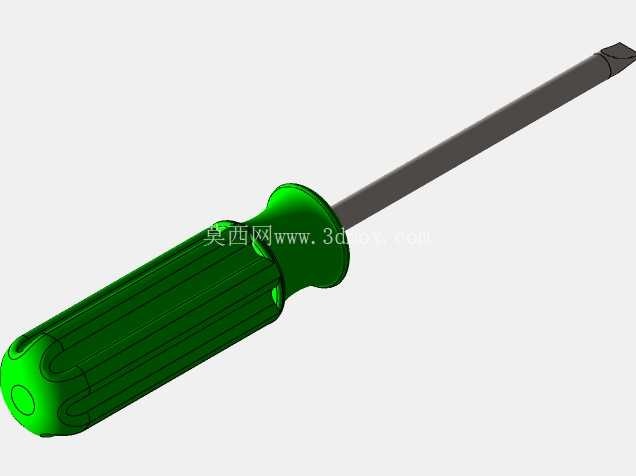

一字型防滑手柄手动螺丝刀结构设计

这款一字型手动螺丝刀的结构设计，核心围绕日常装配、设备维保场景下的高频紧固需求展开，在结构合理性与使用手感上做了针对性的工程优化。从实际应用场景来看，这类工具覆盖了电子设备拆机、小型五金件装配、家具拆装、机电设备日常维保等多个领域，是生产车间、维修站点、家庭工具箱中都不可或缺的基础手动工具，使用频率高，对握持舒适度、批头耐用度的要求远高于外观装饰性需求。

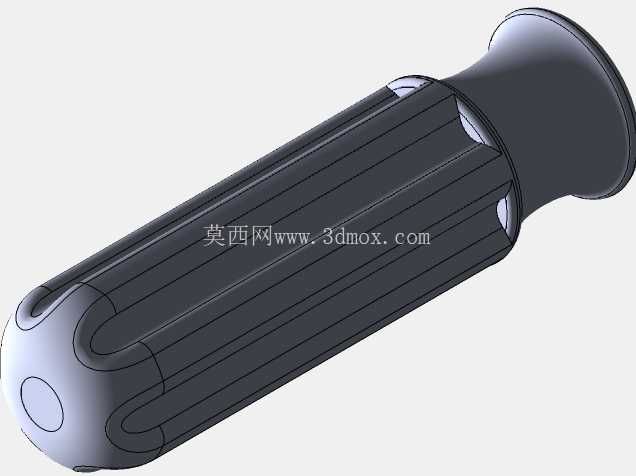

设计过程中首先考虑的是握持端的人机工程适配，手柄部分采用多道竖向防滑筋结构，筋条沿手柄轴向均匀分布，每道筋条的凸起高度控制在1.5mm左右，既不会因为凸起过高硌手，也能在手掌出汗、沾有少量油污的工况下提供足够的摩擦力，避免拧动过程中出现打滑脱手的问题。手柄整体采用前细后粗的锥台造型，靠近批头的一端直径收窄，方便使用者在拧动小螺丝时做精细的指尖控制，尾端直径放大，贴合掌心受力区域，大扭矩拧动时可以将手掌的推力均匀分散，减少长时间操作带来的掌心压痕。手柄内部预埋了金属批杆的固定嵌装槽，嵌装深度达到手柄总长度的三分之二，批杆与手柄之间采用过盈压装配合，避免大扭矩拧动时批杆与手柄之间出现相对转动、甚至批杆脱出的失效问题。

批杆部分采用等直径圆杆结构，材质选用常规的中碳钢做表面淬火处理，工作端的一字型批头做了倒角修型，批头的两个工作面平行度控制在0.05mm以内，厚度与常见的M3-M6规格一字螺丝槽宽适配，既可以顺利卡入螺丝槽内，也不会因为批头过薄导致拧动时崩口、或者过厚无法完全卡入槽内造成螺丝槽滑牙。批头的端部做了微小的圆角过渡，避免尖锐边缘在对准螺丝槽时刮伤螺丝表面的镀层，也能减少批头自身的应力集中，提升整体使用寿命。批杆与手柄衔接的位置做了轴肩限位，压装时轴肩抵紧手柄端面，既可以控制批杆的压装深度，也能在批杆受到轴向冲击力时将力传递到手柄端面，避免批杆向手柄内部窜动。

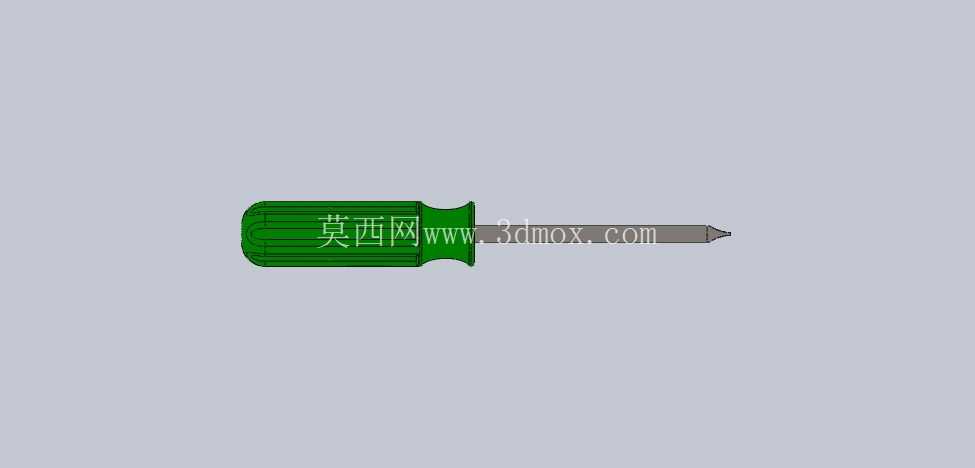

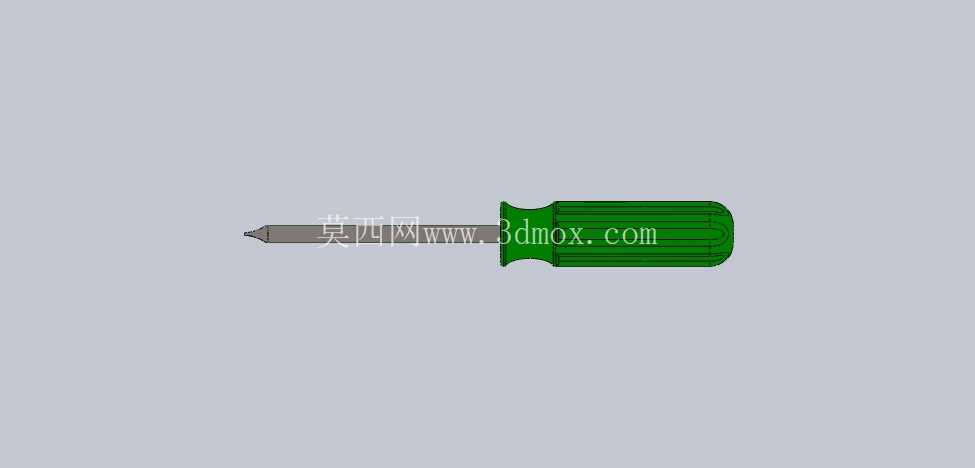

从安装边界与尺寸适配来看，这款螺丝刀总长度控制在180mm左右，其中手柄长度约100mm，最大直径35mm，批杆露出长度约80mm，直径6mm，整体尺寸适配常规的工具箱收纳格，不会因为长度过长无法放入常规工具层，也不会因为长度过短导致拧动深处螺丝时操作不便。批头的一字槽适配宽度覆盖3mm-6mm的常见螺丝槽，能够满足绝大多数民用、工业场景下的一字螺丝紧固需求，不需要额外更换批头即可完成常规作业。

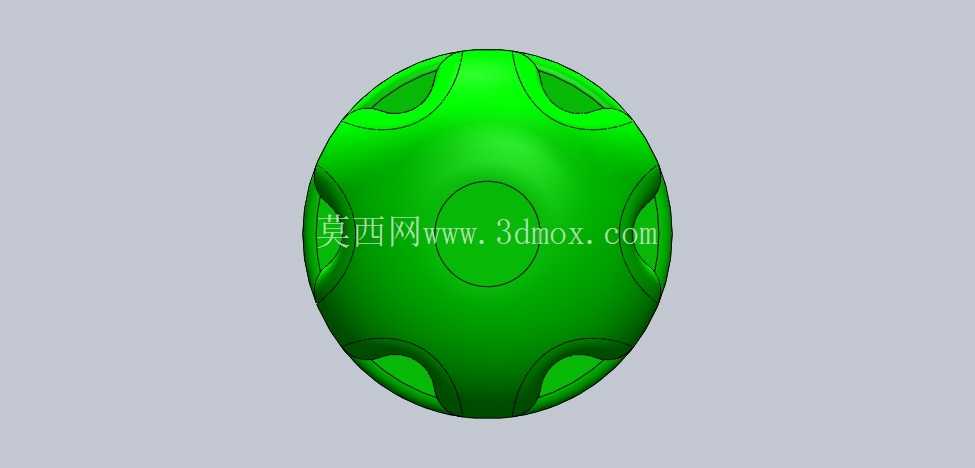

在结构细节处理上，手柄尾端做了平面设计，螺丝刀可以竖直放置在工作台面上，不会随意滚动掉落，避免车间作业时工具从工作台跌落造成批头磕碰变形。手柄表面采用哑光磨砂质感处理，不做亮面抛光，一方面可以进一步提升表面摩擦力，另一方面也不容易残留指纹、油污，日常清洁打理更方便。批杆表面做了发黑防锈处理，在潮湿的车间环境下存放也不容易出现锈蚀，避免因为锈迹导致批头尺寸变化、无法适配螺丝槽的问题。

实际使用过程中，这款螺丝刀的受力传递路径经过优化，掌心施加的轴向推力通过手柄内腔的嵌装结构直接传递到批杆轴线方向，拧动时的扭矩通过手柄表面的防滑筋传递到整个手柄外壁，再通过过盈配合面传递到批杆，整个传力路径没有应力集中的薄弱点，能够承受最大5N·m的手动扭矩，满足常规手动拧动螺丝的受力需求，不会出现手柄开裂、批杆弯曲的失效问题。针对狭小空间作业场景，批杆的圆杆结构没有多余的凸起限位，可以深入深度80mm以内的沉孔螺丝位置完成紧固作业，不会因为杆身结构凸起被沉孔边缘卡住，适配更多特殊安装位置的螺丝操作需求。
