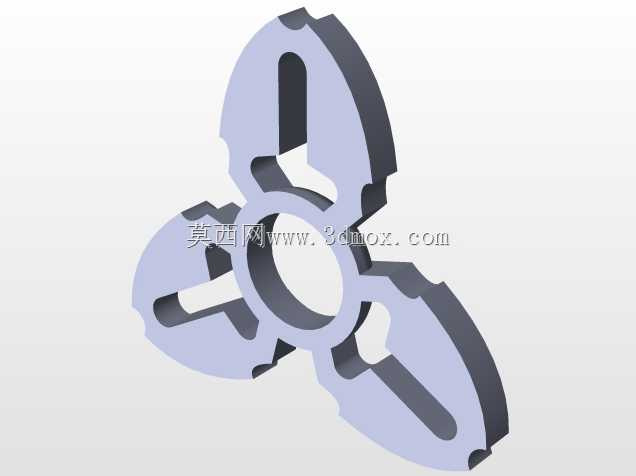

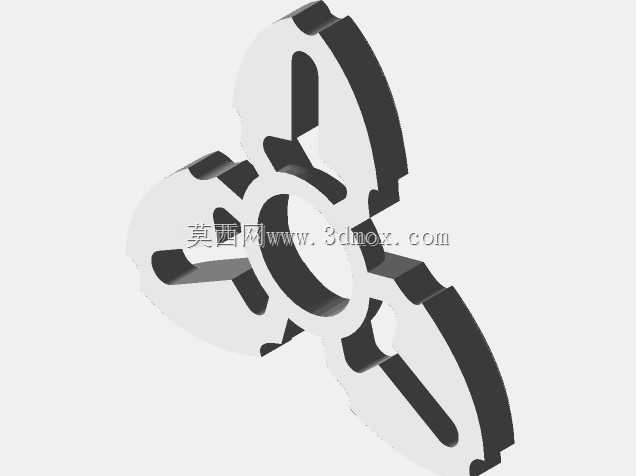

这类三翼式手动旋转构件,最初的应用场景脱胎于精密轴承的转动副验证场景,后续逐步延伸到日常休闲把玩的结构件领域,在结构设计的验证环节,这类对称式旋转结构常被用来测试小尺寸深沟球轴承的空载转动顺滑度、径向跳动公差,不少轴承生产企业的质检环节会采用类似对称结构的测试件,将轴承内圈与中心定位轴过盈配合,外圈与三翼配重结构锁紧,通过拨动后自由转动的时长、转动过程中的抖动量,快速判定轴承的预紧力是否合适、滚动体与滚道的配合间隙是否处于合格区间。从实际用途来看,这类构件除了工业场景下的轴承性能快速验证作用外,日常场景中作为手部把玩件,能够通过持续的转动动作缓解手部肌肉紧张,适合长期伏案进行三维建模、图纸绘制的工程技术人员在思考间隙活动手指,
其对称式的结构在高速转动时不会产生偏心振动,长时间握持也不会带来额外的手部负担。在功能特性设计上,三翼式的布局经过了多轮配重平衡验算,每个翼片的质量差控制在0.1g以内,确保转动过程中整体质心始终落在中心旋转轴线上,不会因为偏心产生额外的径向载荷,延长中心配合轴承的使用寿命;翼片边缘全部做了R1.5的圆角钝化处理,没有尖锐的棱角,握持接触时不会划伤皮肤,翼片上开设的长条形减重槽,在不降低整体结构强度的前提下,减少了不必要的材料冗余,同时让转动过程中的空气阻力更小,同等初始拨动力度下能够获得更长的自由转动时长。设计思路层面,最初的结构原型参考了滚动轴承保持架的对称布局逻辑,将三个翼片沿中心回转轴线做120度等角度分布,
每个翼片的轮廓曲线采用渐开线过渡,避免应力集中在翼片与中心连接的根部位置,中心安装孔的公差带选用H7精度,能够与标准608系列微型轴承的外圈形成过渡配合,不需要额外的粘接剂或者紧固件就能完成锁紧固定,拆装维护十分便捷;翼片的厚度设计为8mm,既保证了整体的结构刚性,受力时不会产生形变,也控制了整体的重量,单块构件的总重量控制在35g左右,握持时不会有坠手感。从外形尺寸与安装边界来看,这类构件的最大回转直径为75mm,中心安装孔直径为22mm,适配标准608轴承的外圈尺寸,整体厚度为8mm,安装时中心轴的直径选用8mm,与轴承内圈形成过盈配合,轴端的固定台阶高度不超过2mm,确保转动过程中翼片不会与安装基座产生摩擦干涉;
翼片最外端距离中心轴线的距离为37.5mm,转动时的安全间隙预留3mm即可,也就是安装基座的开孔直径不小于82mm,就能够完全容纳构件的转动范围,不会出现剐蹭问题。在结构细节处理上,翼片与中心环的连接位置做了2mm的圆角过渡,避免3D打印或者机加工过程中出现应力开裂问题,减重槽的边缘同样做了R0.8的圆角处理,去除加工过程中产生的毛刺,握持时的触感更加顺滑;中心环的端面与翼片的端面保持齐平,没有高低差,转动时不会因为端面不齐产生风噪,整体的表面粗糙度控制在Ra1.6,不需要额外的表面处理就能够获得舒适的接触手感。对于三维建模从业者来说,这类对称结构的建模过程能够很好地练习圆周阵列、曲面过渡、配重平衡验算的相关技巧,在建模时需要先绘制单个翼片的轮廓草图,通过几何约束确保单个翼片的质心落在对应120度的分度线上,再通过圆周阵列生成其余两个翼片,之后合并实体后进行整体的圆角处理,最后验证整体的质心是否与坐标原点重合,确保转动时的动平衡性能达标。
- 全部评论(0)
- 模板大小: 587.65 KB
- 售价:5金币
- 下载次数: 156
- 系统要求: STL,SOLIDWORKS
- 软件分类: 通用机械零部件
