伊顿EuroMag系列多规格接线端子排

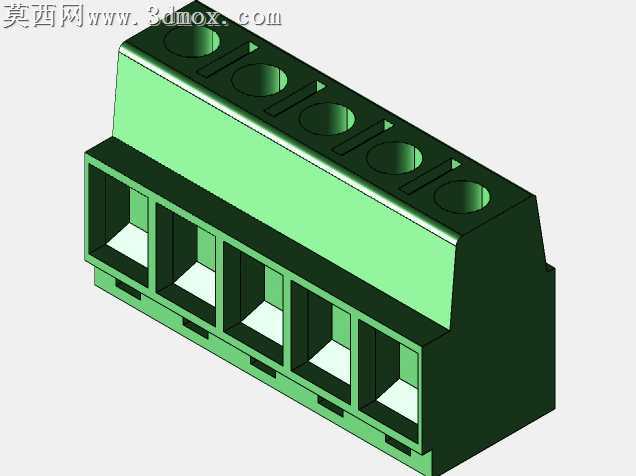

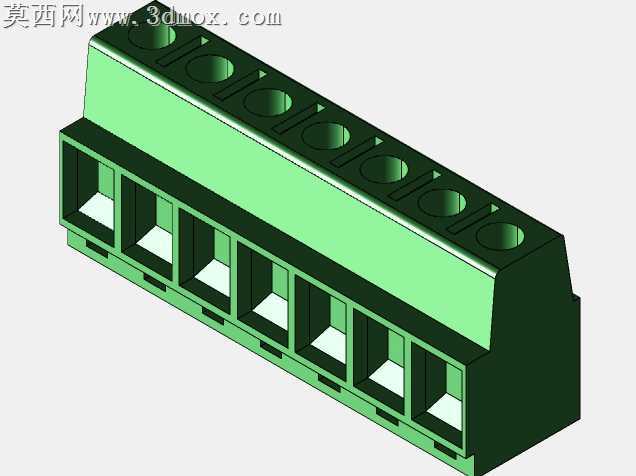

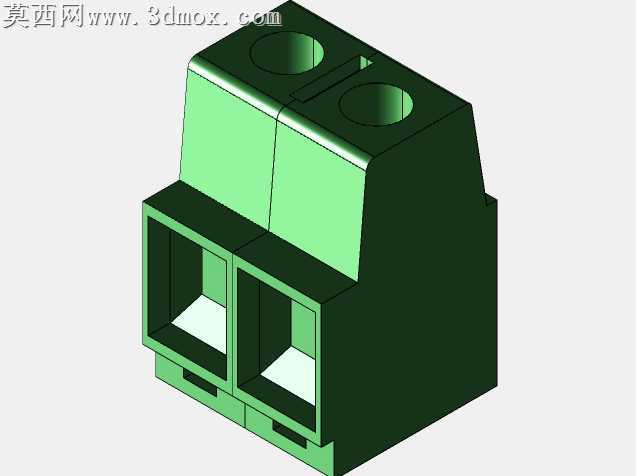

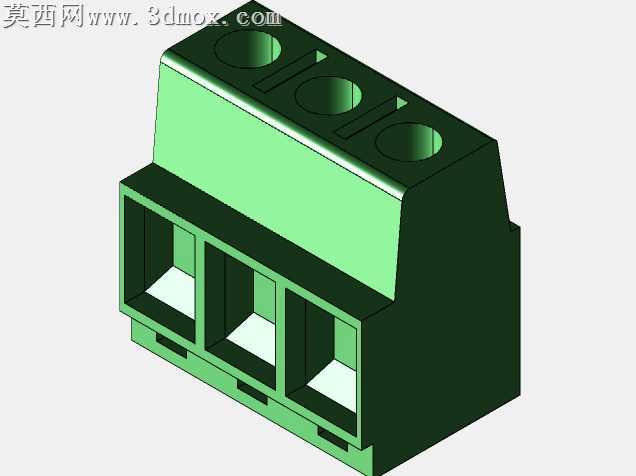

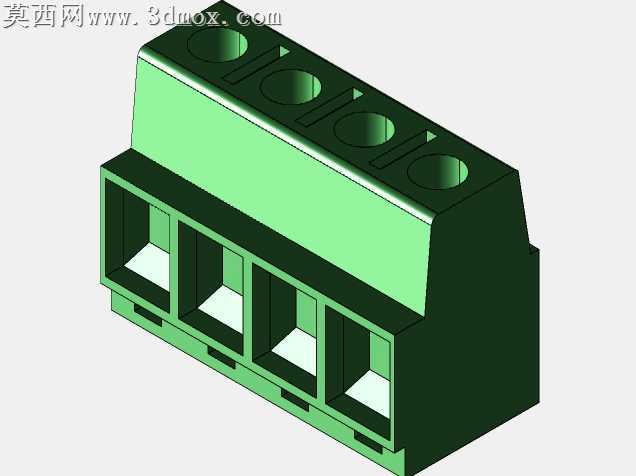

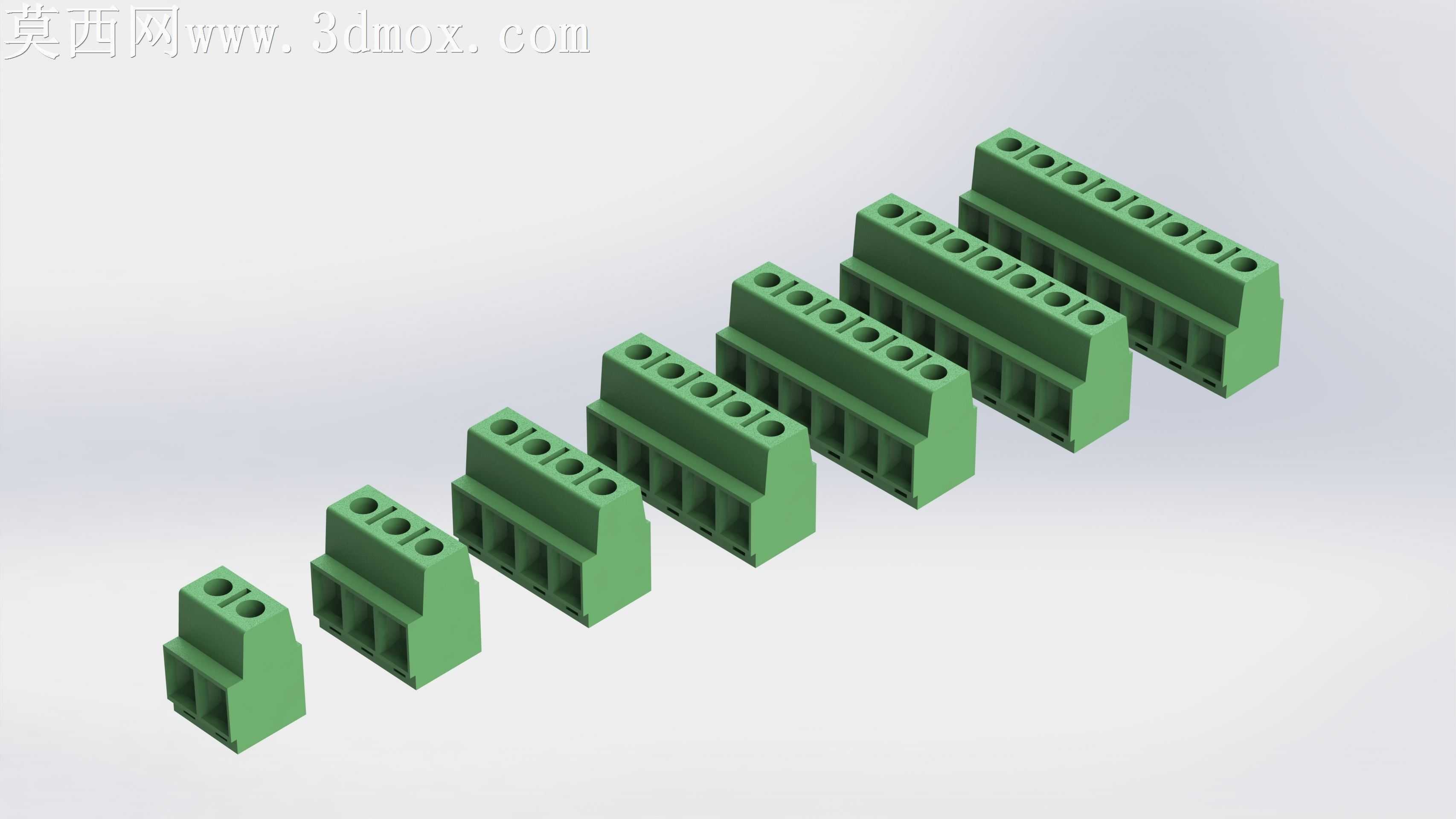

电气柜内部布线时，接线端子的插拔顺畅度、导线压接后的抗拉力、相邻端子间的绝缘间隙，一直是现场装配最容易出问题的环节。不少廉价端子排注塑时飞边残留于插孔内壁，导线插入时卡滞不说，长期使用后塑料蠕变导致压接片松脱，柜内震动环境下极易出现虚接打火的隐患。这套多规格接线端子排的结构设计，刚好针对这些现场痛点做了针对性优化。从2位到8位的不同位数规格，每一款的基座壁厚都做了均匀化处理，注塑成型时不会因为壁厚差导致缩水变形，插合面的平面度控制在0.05mm以内，公母端对插时不会出现单边卡滞的情况。端子内部的导电嵌件卡槽做了倒扣结构，嵌件压入基座后不会因为反复插拔导线出现移位，压线螺丝的沉孔深度刚好匹配常用十字螺丝刀的插入深度，不会因为沉孔过浅导致螺丝刀打滑刮花螺丝帽，也不会因为过深导致螺丝拧到底后仍无法压紧导线。相邻接线位之间的隔栏高度比常规端子高出1.2mm，即使压接后的导线铜丝有少量外露，也不会因为柜内布线密集碰到相邻端子造成短路。基座底部的导轨卡扣做了弹性让位设计，卡装到标准DIN导轨上时不需要额外工具撬动，徒手就能按压卡入，拆卸时用一字螺丝刀轻撬卡扣就能取下，不会像部分硬卡扣端子那样，拆一次就断一个卡扣。不同位数的端子排侧边都做了统一的拼接卡槽，现场布线时如果需要扩展位数，直接将同系列端子侧边对齐卡入就能拼成整排，拼接后的缝隙小于0.1mm，不会出现拼接错位导致导轨卡装不平的问题。塑料基座选用的是阻燃PA66材质，模型里特意还原了材质表面的细微磨砂质感，渲染时没有做过度的高光处理，能直观体现出工程塑料的哑光质感，方便结构评审时直接确认外观细节是否符合工业现场的审美需求。每一个接线孔的入口处都做了0.3mm的倒角，多股铜芯导线插入时不会被孔边的锐边刮散铜丝，压接后每一股铜丝都能被压片完全包裹，导电接触面积比无倒角的端子大15%左右，长期通过额定电流时的温升更低。端子排尾部的导线出口做了圆弧过渡，导线从端子接出后弯折时不会被锐边割破绝缘皮，即使布线时需要小角度弯折引线，也不会出现绝缘层破损的隐患。
