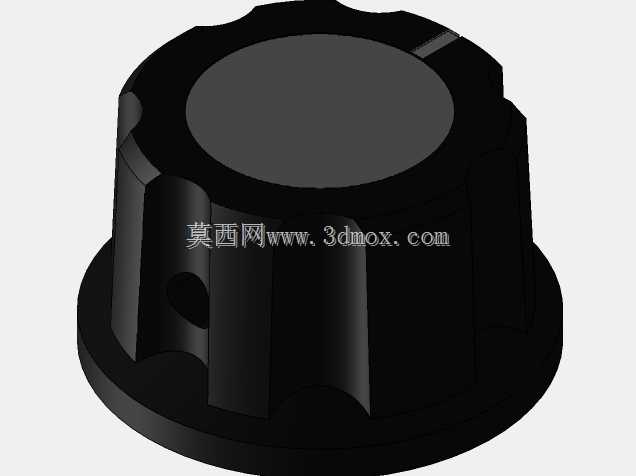

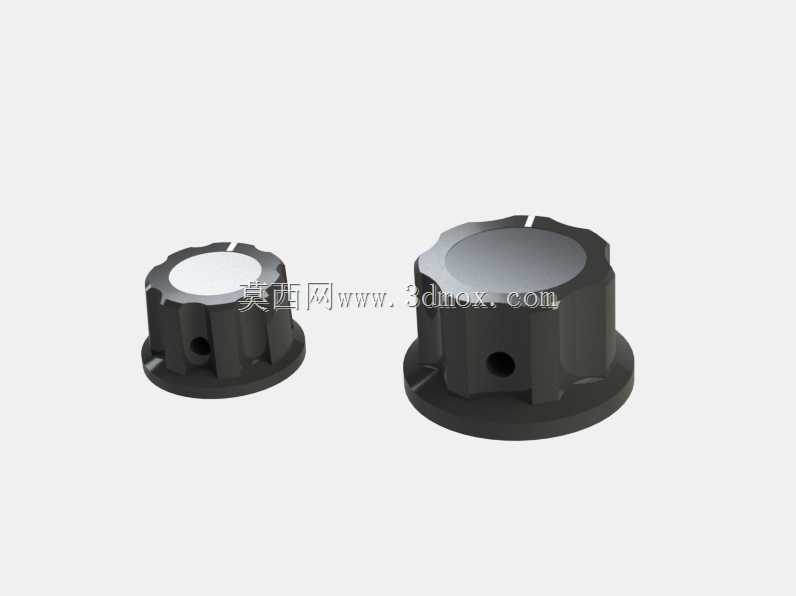

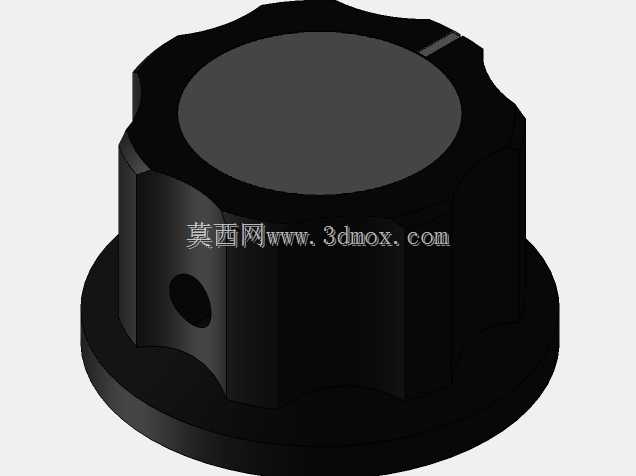

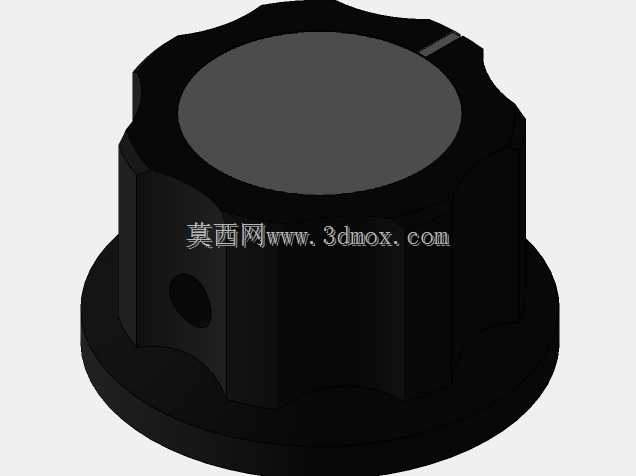

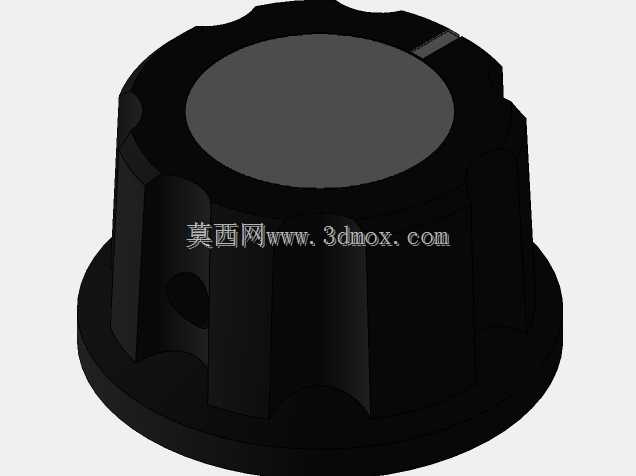

带裙边凹槽结构设备调节旋钮

　　这类带裙边的凹槽结构旋钮，是工业控制、电子设备面板上极为常见的手动调节部件，日常接触的测试仪器、工业电控柜、音频设备、小型机电装置的面板上，都能见到这类结构的身影，核心作用是通过手动旋转动作，带动配套的电位器、编码器或者波段开关转动，实现参数调节、档位切换、信号幅值调整这类操作，是人机交互环节里直接和操作人员手部接触的终端零件。从结构设计逻辑来看，裙边结构的设置并非单纯的造型选择，首先是安装限位的作用：旋钮装配到面板上之后，裙边的下表面会和设备面板的外表面贴合，既可以控制旋钮插入面板的深度，避免旋钮过度下压挤压内部电位器的轴体造成部件损坏，也能在旋钮受到侧向冲击力的时候，通过裙边和面板的接触分散受力，减少轴体承受的径向载荷，保护内部脆弱的可调元件。

　　其次裙边结构也能在旋钮旋转到极限位置的时候，和面板上加装的限位挡块配合，实现旋转角度的硬限位，避免操作人员用力过大将电位器旋转过界造成内部碳膜层或者触点损坏。外圆周上的凹槽结构，核心是为了提升手部旋转时的摩擦力，这类旋钮大多采用硬质塑胶材质注塑成型，表面光滑度较高，如果没有防滑结构，手部出汗或者戴薄劳保手套操作时很容易出现打滑，凹槽的深度、宽度、分布数量都经过实际操作验证，单条凹槽的宽度刚好能容纳成年人指腹的凸起部分，旋转时指腹可以嵌入凹槽形成稳定的施力点，不需要施加过大的握力就能带动旋钮转动，长时间调节参数的时候也能减少手部的疲劳感。旋钮顶部的平面区域，一般会预留标识粘贴或者激光打标的位置，可以标注旋转方向、参数刻度区间、档位对应功能，操作人员不需要额外对照说明书，就能通过顶部标识快速判断当前调节的参数位置。顶部中心的装配孔是和电位器轴配合的核心结构，孔内会根据配套轴的类型加工对应的D型切面或者定位卡槽，装配时只需要将旋钮对准轴体按压到位即可，不需要额外的紧固件固定，依靠塑胶本身的弹性抱紧轴体，拆卸时也可以通过裙边下方的缝隙用平口工具轻轻撬动就能取下，维护更换十分方便。

　　从安装边界来看，这类旋钮的裙边直径比主体部分大出3到5毫米，设计面板开孔的时候，只需要按照主体部分的直径预留0.2到0.3毫米的装配间隙即可，裙边会完全覆盖开孔边缘，既可以遮挡开孔的加工毛刺，提升面板的整体美观度，也能阻挡日常使用中的灰尘、细小碎屑从开孔缝隙进入设备内部，对面板后方的电子元件起到一定的防护作用。旋钮的整体高度控制在10到15毫米区间，既不会因为突出面板过高容易被意外碰撞导致参数误改，也不会因为高度过低导致操作时没有足够的施力空间，旋转操作的力矩传递效率刚好匹配普通碳膜电位器的旋转阻尼，不会出现旋转过松参数漂移、或者旋转过紧操作费力的问题。

　　侧面预留的小孔是定位顶丝的安装孔，对于一些振动较大的工业设备使用场景，可以在孔内加装微型顶丝，将旋钮和电位器轴彻底锁死，避免设备长期运行产生的振动导致旋钮松脱移位，保证参数调节的稳定性。这类旋钮的材质一般选用耐温、耐老化的工程塑料，在-20到60摄氏度的工作环境下都不会出现变形、开裂的问题，表面的哑光处理也可以避免工业环境下的灯光反射造成的眩目，长时间操作也不会产生视觉疲劳。在进行设备面板结构设计的时候，这类旋钮的排布间距需要预留足够的操作空间，两个相邻旋钮的裙边边缘距离至少要保持10毫米以上，避免操作其中一个旋钮的时候手指误碰到旁边的旋钮造成参数误调，同时旋钮距离面板边缘的位置也要预留至少15毫米的空间，方便手指能够完全施力旋转。
