VSSOP封装TI LM258运算放大器IC封装结构

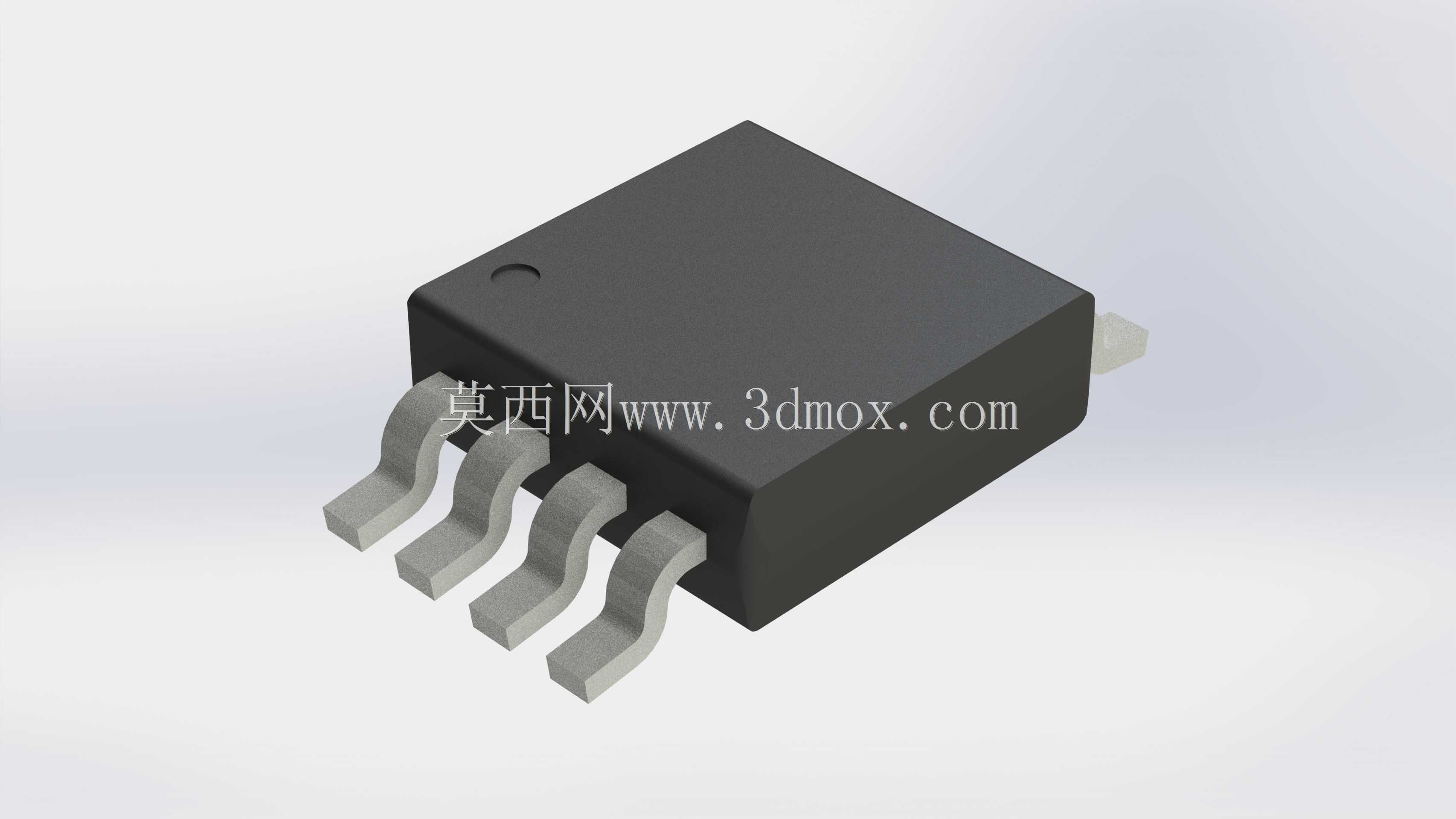

　　在消费类电子、工业控制板卡、小型传感检测设备的PCB设计环节里，表面贴装类IC的封装建模精度，直接决定了后期SMT贴片的良率、板卡布局的空间利用率，甚至会影响高速信号路径的阻抗匹配表现。这次完成的VSSOP变体封装，针对TI LM258双路运算放大器的实际物理尺寸做了全参数还原，没有沿用通用封装库的近似尺寸，而是对照器件实物的引脚共面度、塑封体拔模斜度、引脚成型弧度做了逐处校准。

　　从实际应用场景来看，这类小尺寸贴片封装的运放，大量用在手持检测仪表、小型工业信号调理模块、车载辅助电子单元的板卡上，板上留给器件的布局空间往往非常局促，很多新手工程师在布局时容易忽略封装本体的高度公差、引脚外侧的成型余量，导致后期结构件与板卡装配时出现干涉，或是贴片时引脚对位偏移造成虚焊。建模过程中首先确定了塑封体的核心尺寸边界：本体的长宽尺寸严格匹配器件规格书的标称值，同时预留了0.1mm的公差余量，塑封体顶部的圆形定位标记做了0.05mm的下沉处理，和实物的激光打标定位凹点完全一致，方便后期在装配图中快速识别器件1脚位置，避免生产时出现器件贴反的问题。

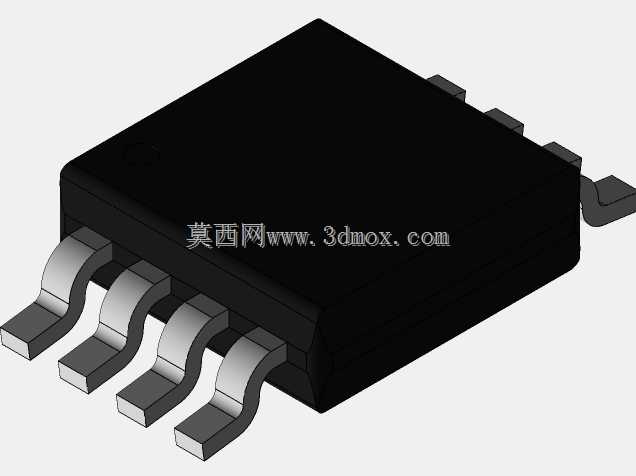

　　引脚部分的建模是这类封装的核心难点，不同于很多通用封装库直接用直角折弯的简化模型，这个模型还原了SOP类封装引脚的两次成型弧度：引脚从塑封体引出的位置有微小的圆弧过渡，避免应力集中导致引脚断裂，引脚末端的焊接区域做了0.02mm的厚度减薄处理，和实际器件引脚的共面度公差匹配，焊接面的平面度控制在0.05mm以内，完全符合SMT贴片工艺的引脚共面度要求。引脚的间距严格按照VSSOP封装的0.65mm标准节距设计，每个引脚的宽度、伸出塑封体的长度都对照实物做了校准，既保证了PCB封装焊盘设计时的余量充足，也不会出现引脚超出焊盘导致的桥接问题。

　　从安装边界来看，建模时特意考虑了板卡布局时的禁布区要求：塑封体下方的区域按照工艺要求预留了足够的避让空间，引脚外侧预留了0.3mm的走线空间，方便后期布线时从引脚侧面引出信号线，不会出现线宽不足导致的载流能力不够问题。塑封体的侧面拔模斜度做了1.5度的处理，和实际塑封工艺的脱模角度一致，在做整机结构的干涉检查时，不会因为模型是直壁结构导致误判装配间隙，很多工程师之前用简化封装模型做结构检查时，经常出现模型显示间隙足够、实际装配时塑封体斜度顶住周边电容的问题，这个细节的还原能大幅减少后期打样的改板次数。

　　另外，针对LM258这类双运放的实际使用场景，模型的整体高度控制在1.1mm以内，完全适配板卡上方1.5mm间隙的结构设计要求，不管是用在叠层板的中间层，还是用在手持设备的薄型板卡上，都不会出现高度超差的问题。引脚的成型弧度也考虑了返修时的工艺需求，引脚末端的翘起高度控制在0.1mm以内，既保证了贴片时焊锡的爬升效果，也方便后期用热风枪返修时，器件能够顺利取下，不会因为引脚贴死焊盘导致拆件时焊盘脱落。

　　很多工程师在做这类IC封装建模时，容易忽略塑封体边缘的圆角处理，实际器件的塑封体四个边角都有0.1mm的圆角，不是尖锐的直角，这个细节在做高密度布局时非常重要，如果模型做成直角，在和周边0402封装的电阻电容做间距检查时，会出现0.1mm左右的误差，导致实际生产时器件之间的安全距离不足，出现焊锡桥接的风险。这个模型在四个边角都做了和实物一致的圆角处理，所有的尺寸公差都按照工业级器件的最大实体尺寸做了校核，不管是用来做PCB的3D布局检查，还是用来做生产工艺的模拟仿真，都能提供足够的精度支撑，不会因为模型的简化导致设计失误。

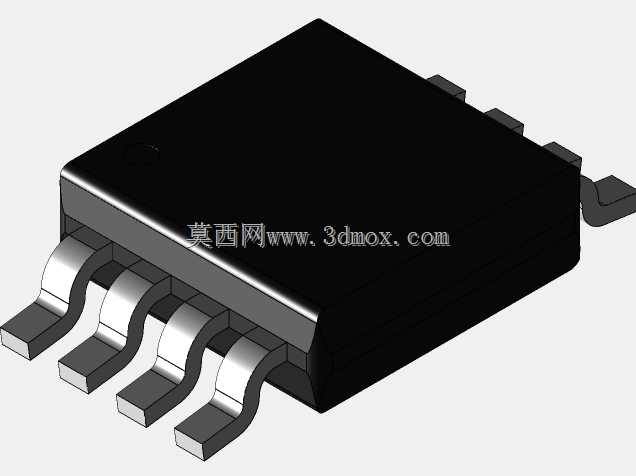

　　在信号完整性相关的设计参考上，引脚的伸出长度、引脚之间的间距都和实物完全一致，在做高速信号仿真时，可以直接基于这个模型提取引脚的寄生参数，不需要再对封装尺寸做二次修正，对于需要做信号完整性分析的高速模拟电路设计来说，能节省大量的封装参数校准时间。同时模型的表面分色也做了区分，塑封体的哑光黑色、引脚的镀锡哑光银色都和实物一致，在生成装配图、生产作业指导书时，可以直接使用这个模型的渲染图，不需要再做后期的材质调整，方便生产端快速识别器件类型，减少错料的概率。
