积木拼接式迷你蒸汽小火车造型设计

这款积木拼接式迷你蒸汽小火车的设计，最初是为了验证模块化拼接结构在小型益智玩具上的落地可行性，同时兼顾铸造工艺开模的生产适配性，整个建模过程完全从实际生产和使用场景出发，没有做多余的装饰性冗余结构。从实际应用场景来看，这类小尺寸拼接玩具主要面向低龄儿童益智启蒙、积木爱好者桌面收藏两大方向，同时也可作为铸造工艺教学的演示样件，用来讲解小型异形铸件的分型面选择、壁厚控制等实操要点，相比普通的方块积木，带有机车造型的拼接件更能让使用者理解结构装配的逻辑。

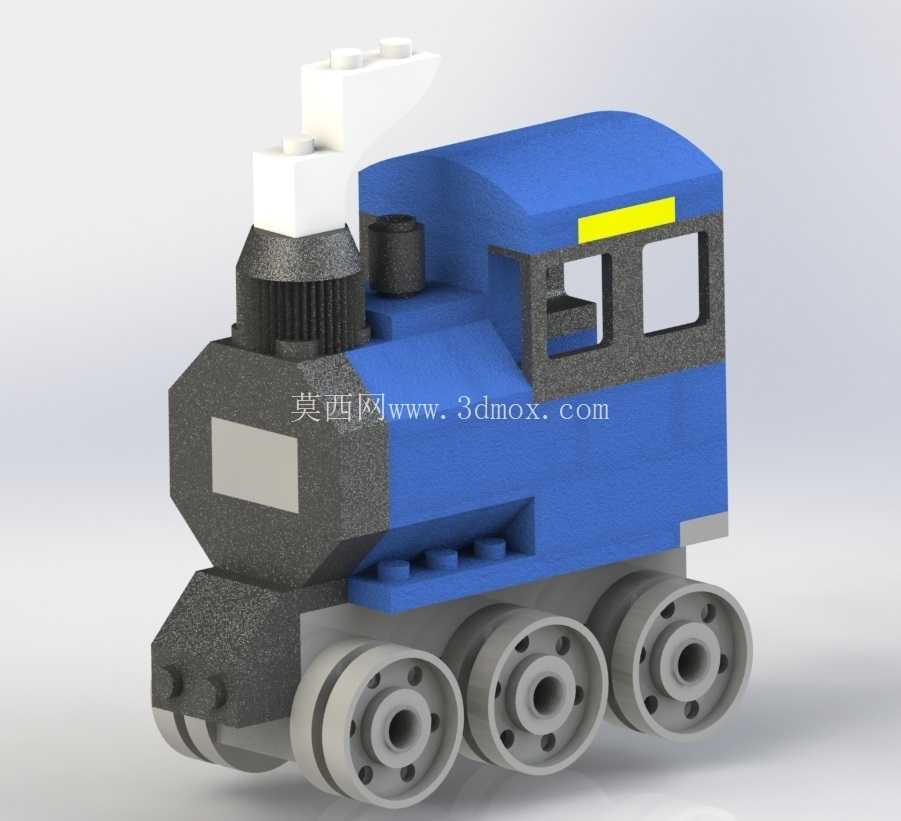

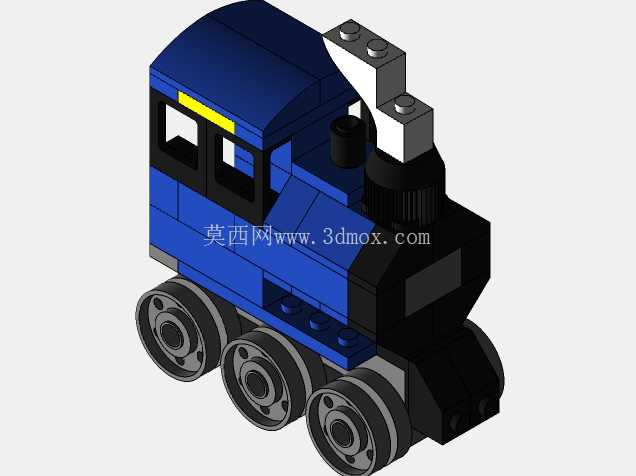

设计思路上完全参照经典蒸汽机车的外观比例做等比例缩小，同时适配标准积木的拼接公差，所有外露的拼接凸点尺寸都严格遵循通用积木的配合公差，单边预留0.1mm的装配间隙，既保证拼接后不会出现松垮脱落的问题，也不会因为过盈量太大导致拼接拆卸困难。车头部分的烟囱采用两段式拼接结构，白色的烟囱顶部和黑色的烟囱基座可以单独拆分，既方便铸造时的脱模操作，也能让使用者在拼接过程中理解不同部件的装配层级。车身主体的蓝色驾驶室部分做了圆角过渡处理，所有棱角位置都做了R0.5mm的倒圆角，避免使用过程中出现划伤的问题，驾驶室侧面的开窗位置完全按照真实机车的窗口比例做缩小，窗口边缘做了0.2mm的凸边处理，模拟真实车窗的边框结构，同时也能提升铸件的结构强度，避免薄壁位置在脱模或者使用过程中出现断裂。

行走部分的六轮结构完全参照真实蒸汽机车的轮组布局，三个轮组分别对应车头的承重位置，每个轮子都做了中心轴孔和边缘的轮毂造型，轮轴位置的孔径和通用积木的轮轴尺寸完全匹配，既可以单独作为这款小火车的行走部件，也可以和其他标准积木轮组互换，提升整体的通用性。车头前部的灰色缓冲器部分做了加厚处理，壁厚控制在2mm，是整个模型中壁厚最大的位置，因为这个位置是日常拼接、把玩过程中最容易受到碰撞的部位，加厚处理可以大幅提升部件的抗冲击性能，减少把玩过程中的损坏概率。

从铸造工艺的适配角度来看，整个模型的所有部件都做了拔模斜度处理，垂直面的拔模斜度统一设置为1.5度，既不会影响外观的视觉效果，也能保证铸造脱模时不会出现粘模、拉伤的问题。所有部件的壁厚都控制在1.2mm-2mm之间，没有出现壁厚突变的位置，避免铸造过程中出现缩孔、浇不足的缺陷。部件之间的拼接定位柱都做了根部倒圆角处理，减少应力集中，避免拼接时定位柱出现断裂。整个模型的外形尺寸控制在长120mm、宽50mm、高85mm的范围内，所有部件拆分后都可以放入常规的小型铸造模架中，不需要额外定制大尺寸模架，能够有效降低生产开模的成本。

安装边界方面，所有拼接部件的配合面都做了平面度校验，配合面的平面度公差控制在0.05mm以内，保证拼接后部件之间不会出现明显的缝隙，整体外观的一致性更好。轮组的安装位置做了限位结构，轮轴插入后不会出现轴向窜动，保证小火车在平面上滑动时轮组不会脱落。车身顶部的白色烟囱拼接位置做了防呆设计，定位柱采用不对称布局，避免使用者拼接时出现方向装反的问题。整个模型没有设置需要后期粘接的结构，所有部件都可以通过拼接完成组装，不需要额外的辅助工具，既符合益智玩具的使用逻辑，也方便生产过程中的部件分拣和包装。
