适配多代树莓派的桌面式防护外壳结构

　　在嵌入式开发、创客项目落地、小型智能终端部署场景中，单板计算机的防护与适配一直是结构设计环节容易被忽略却直接影响设备运行稳定性的细节。这款针对树莓派系列单板设计的防护外壳，从实际工程部署的痛点出发，解决了裸板部署时容易出现的积灰短路、接口磕碰、静电击穿、散热不畅等常见问题，同时兼顾桌面部署的整洁性与拆装维护的便捷性。

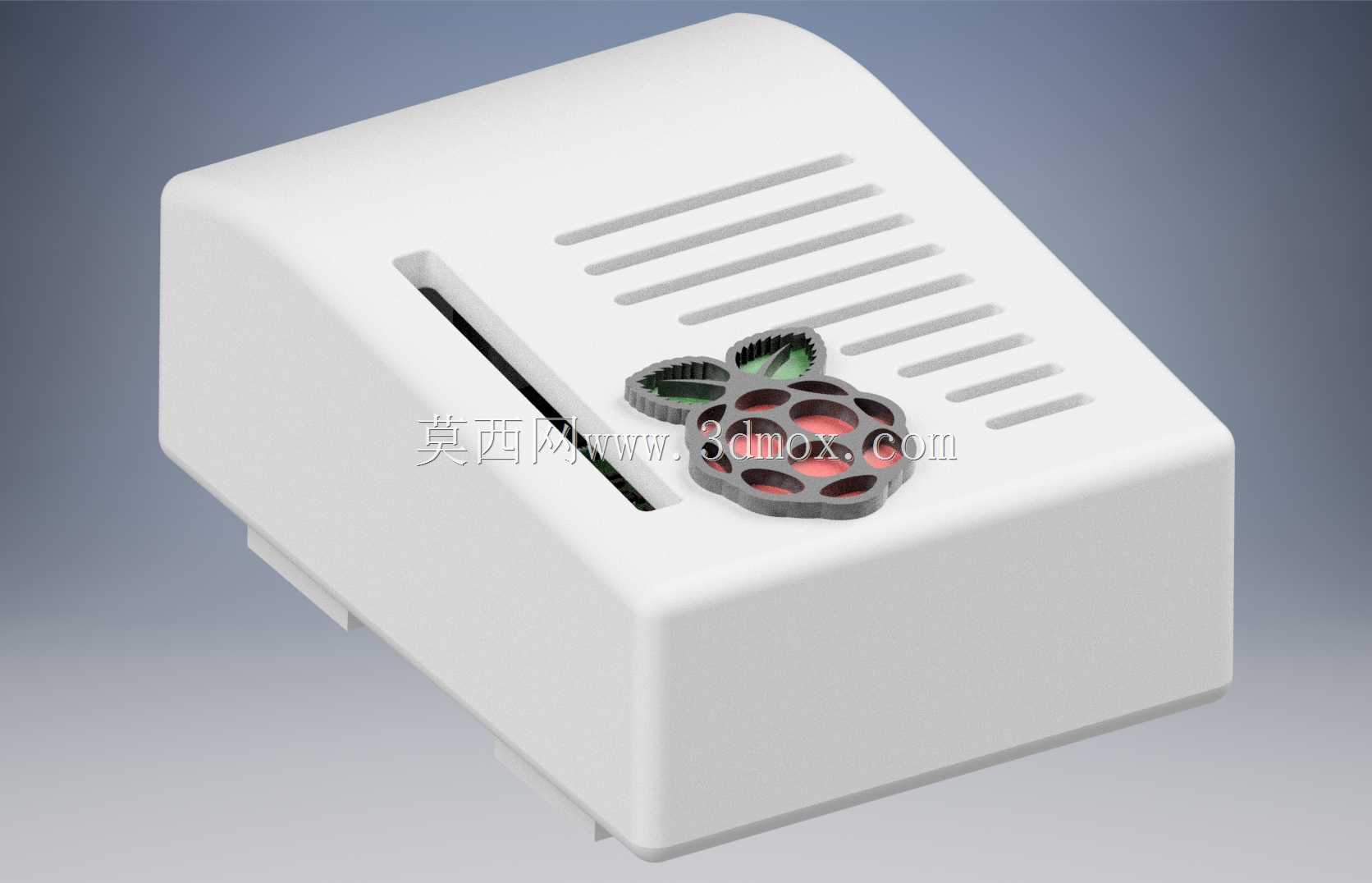

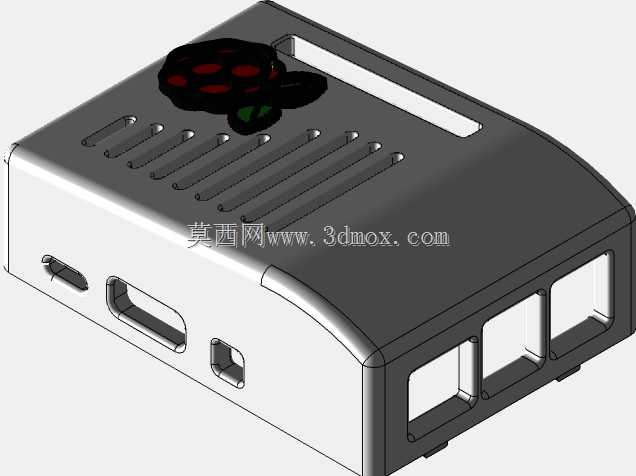

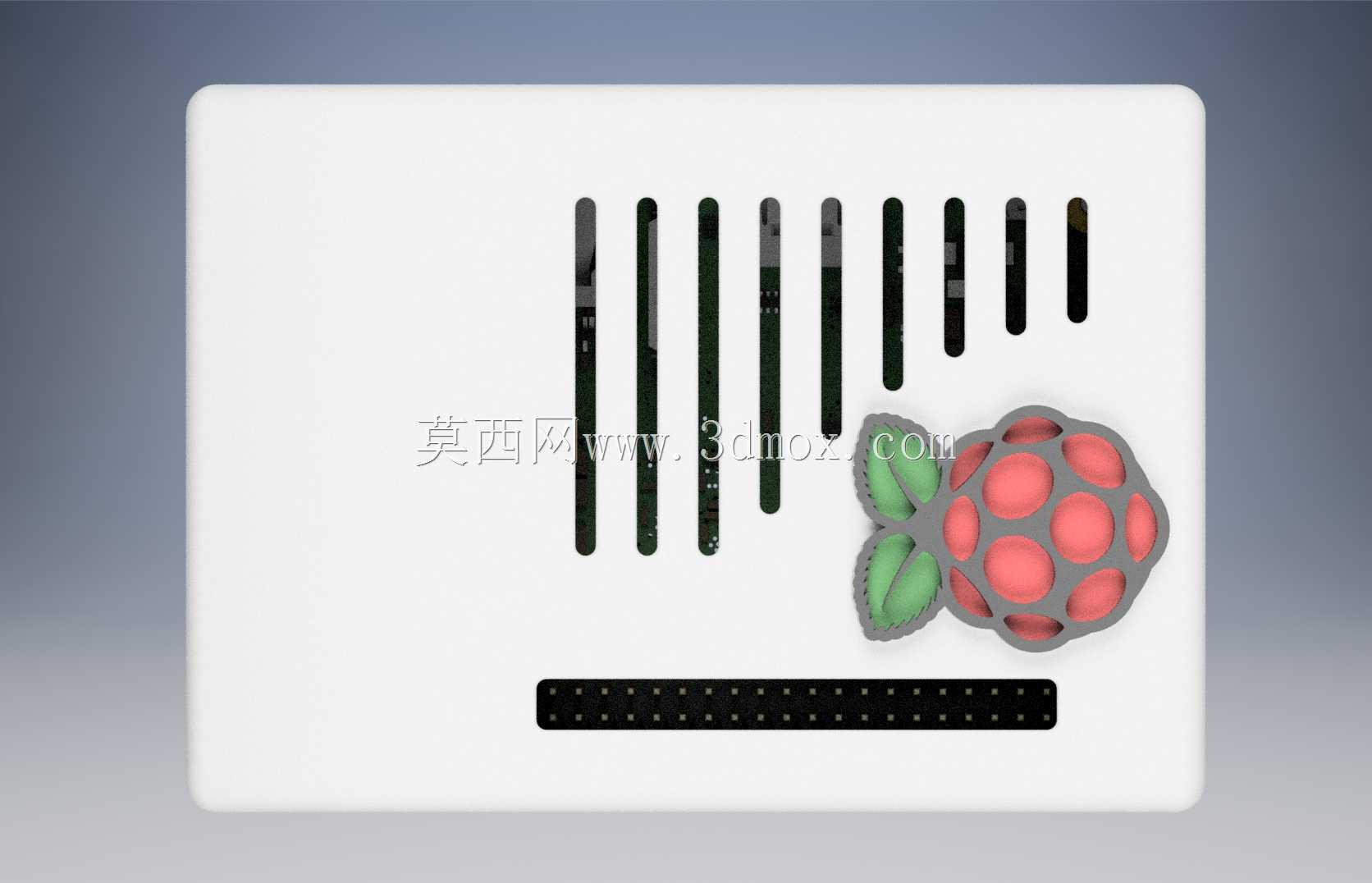

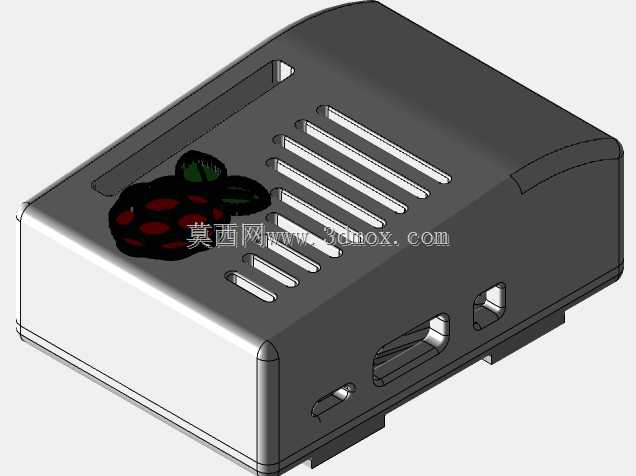

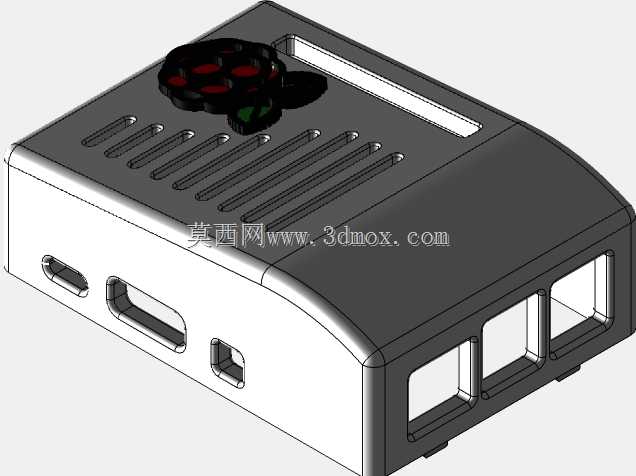

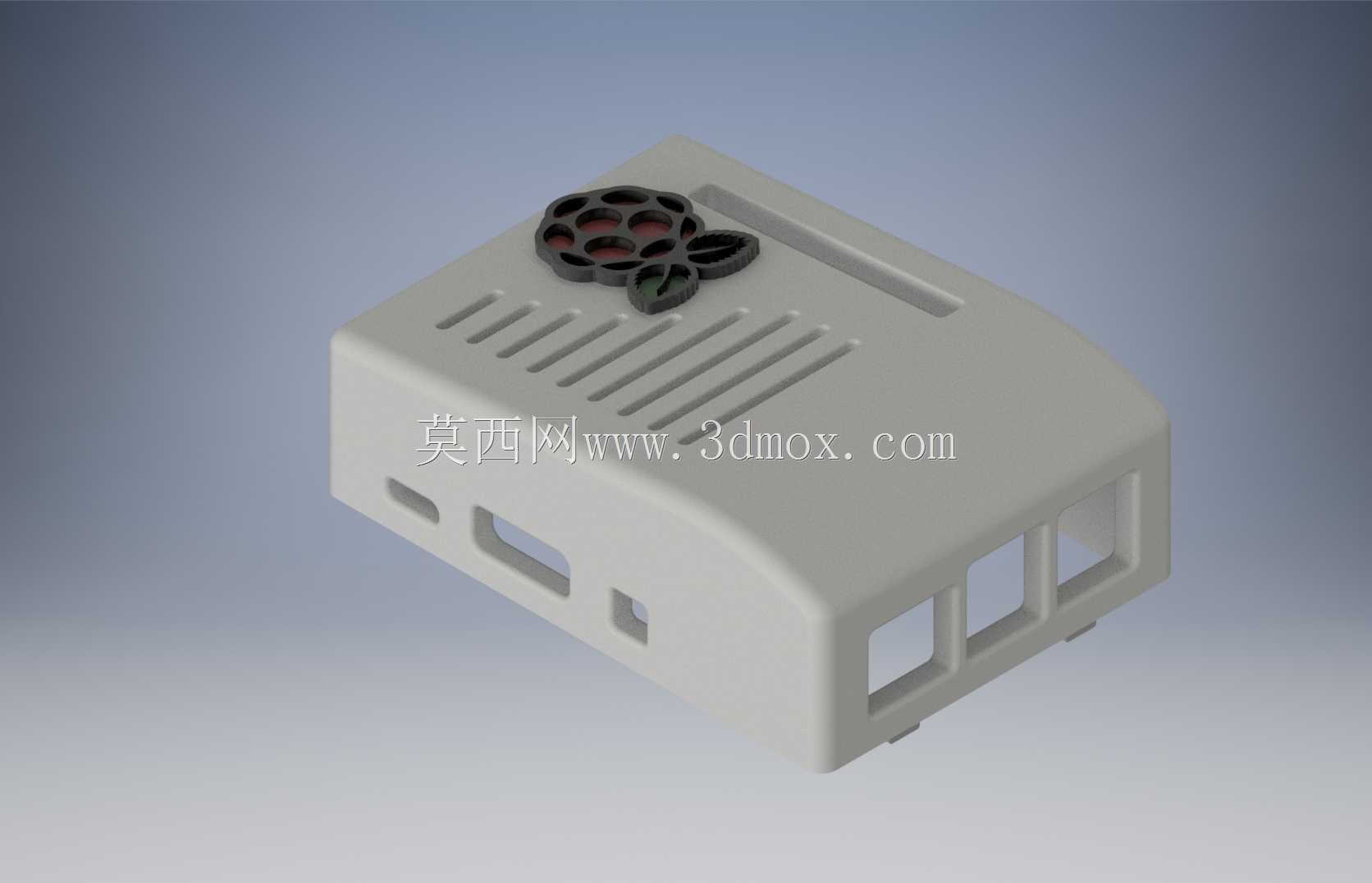

　　从功能特性来看，外壳整体采用扣合式装配逻辑，不需要额外的金属螺丝固定，上下壳体通过边缘的卡扣结构实现紧密配合，日常维护时只需要借助薄型撬片即可完成开盖操作，不会对壳体表面造成划痕损伤。壳体顶面设计有平行排布的通风格栅，格栅的开槽方向顺着单板核心芯片的散热气流走向布置，在自然对流工况下可以将核心芯片运行产生的热量快速导出，避免封闭壳体内出现热量积聚导致的降频问题；格栅的开槽宽度控制在2mm以内，既保证通风效率，又能阻挡日常环境中的大尺寸灰尘、金属碎屑直接掉落到单板表面，降低电路短路风险。壳体正面预留了树莓派标志性的logo标识区域，采用镂空嵌装的结构设计，既可以作为产品识别特征，也能辅助内部气流的流通，同时不会破坏壳体整体的结构强度。

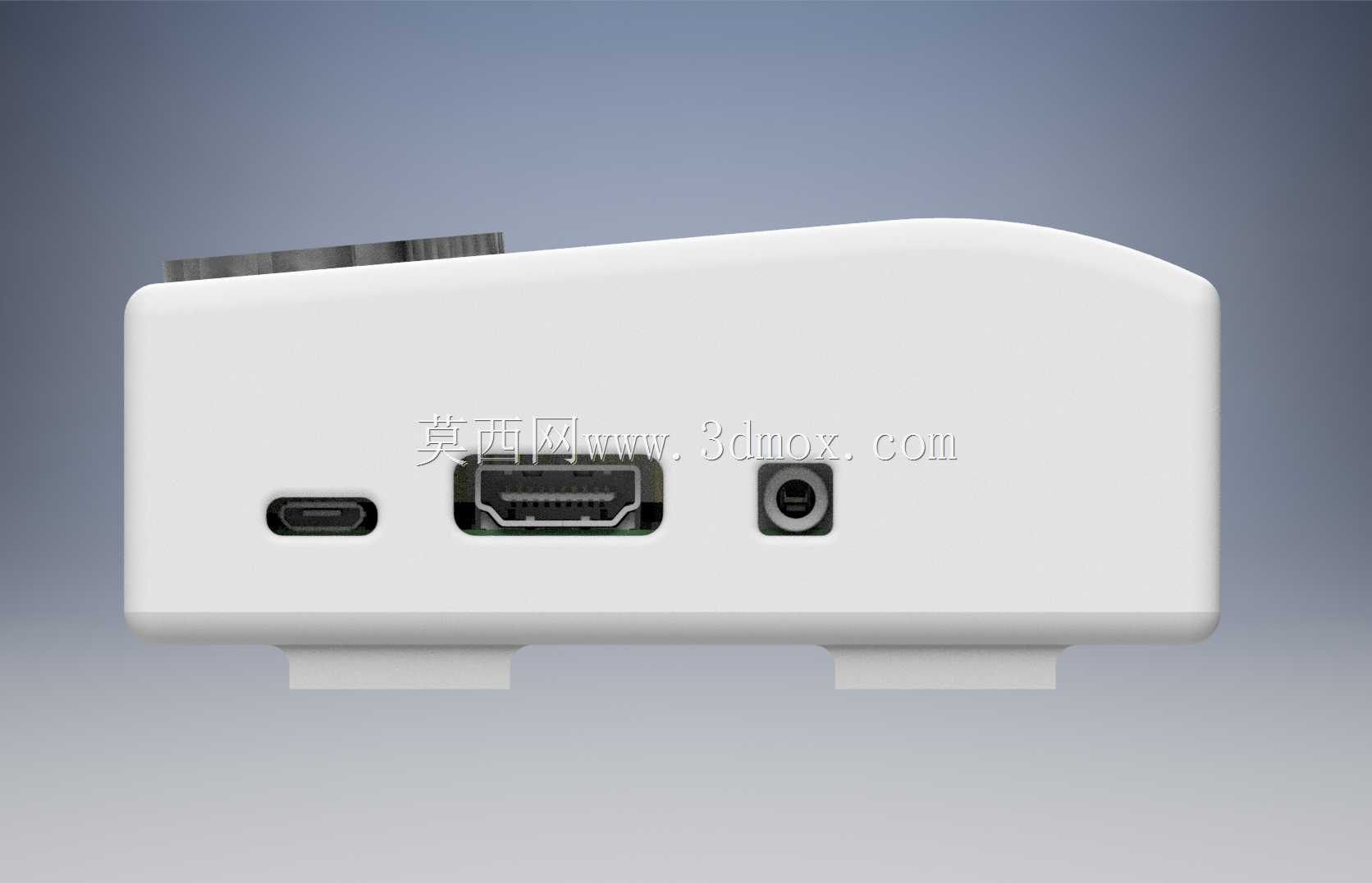

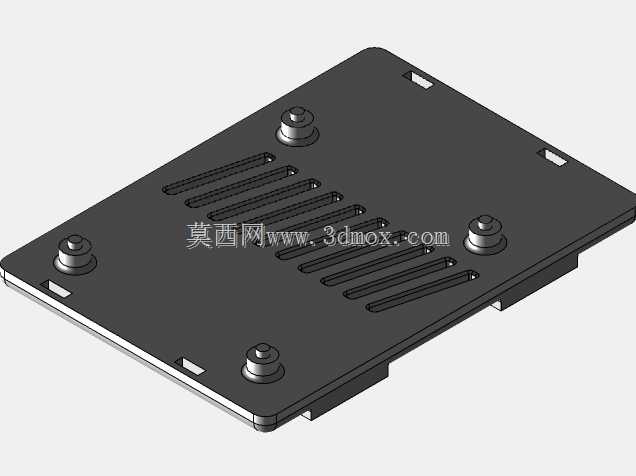

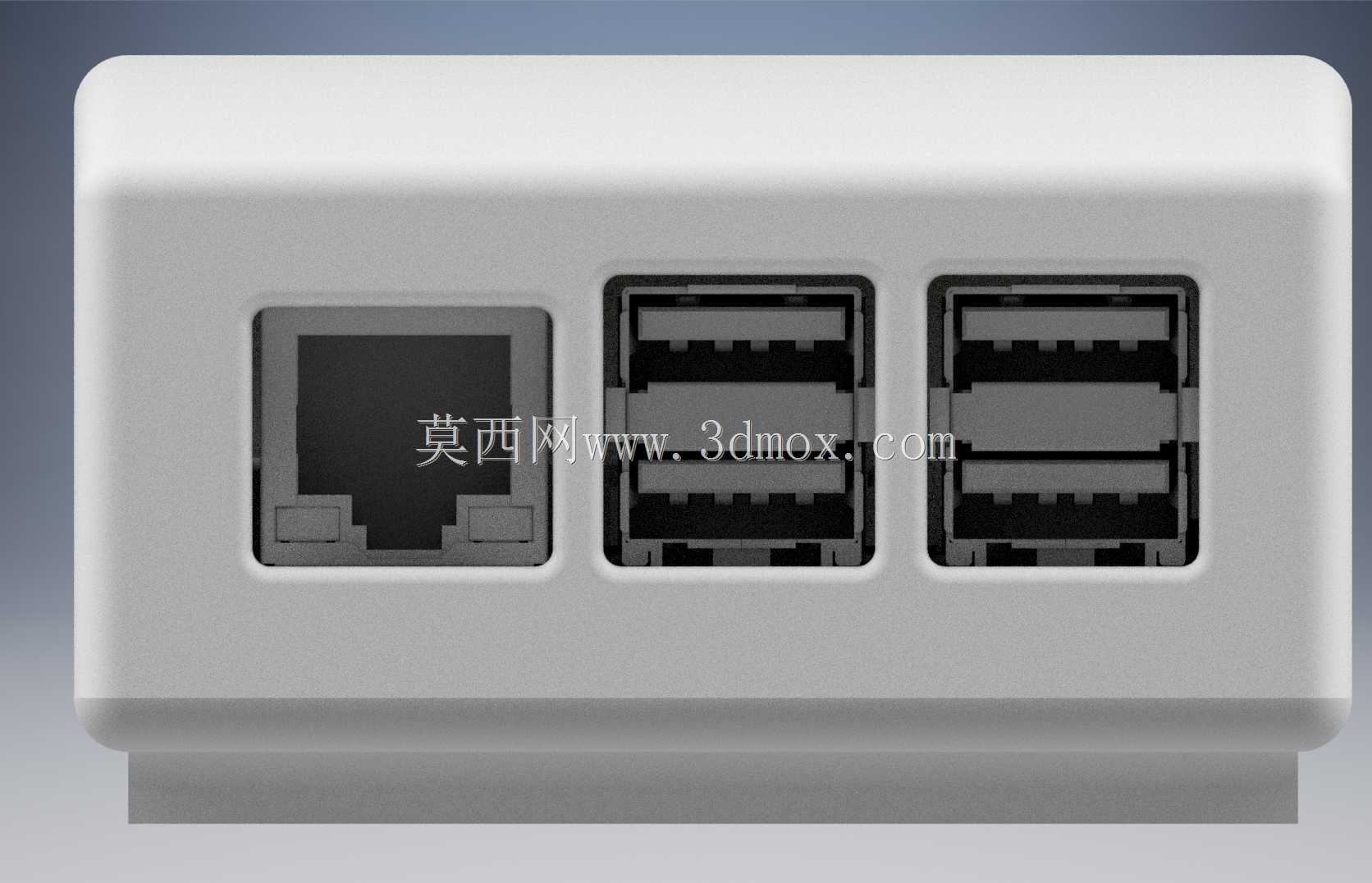

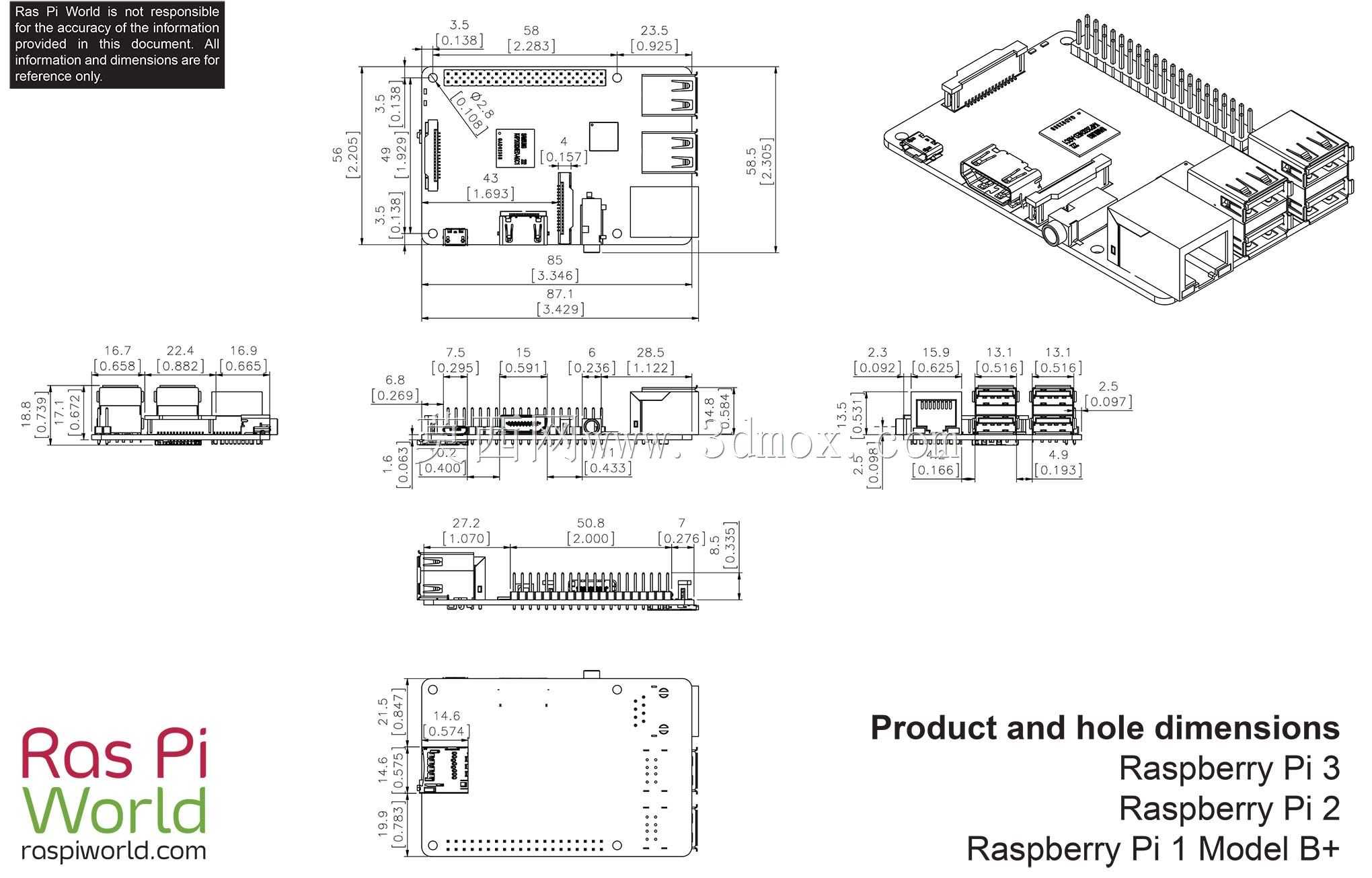

　　设计过程中首先梳理了适配单板的安装边界，针对树莓派3代、2代、1B三个版本的PCB孔位做了统一的定位柱适配，壳体内侧的定位柱高度与PCB板安装孔的沉台尺寸完全匹配，装配时PCB板可以直接卡入定位柱完成固定，不需要额外加装铜柱或者紧固件，定位柱的顶端做了圆角导向处理，装配时不会刮伤PCB板的阻焊层。接口侧的开孔完全对齐单板的USB接口、以太网口、HDMI接口、音频接口以及电源输入口，开孔边缘做了0.5mm的倒角处理，插拔线材时不会出现接口卡滞、线材外皮被壳体边缘刮破的问题；壳体侧面预留了TF卡的插拔开槽，开槽位置正对单板的TF卡座，不需要开盖即可完成系统卡的更换操作，适配日常频繁更换系统镜像的开发场景需求。

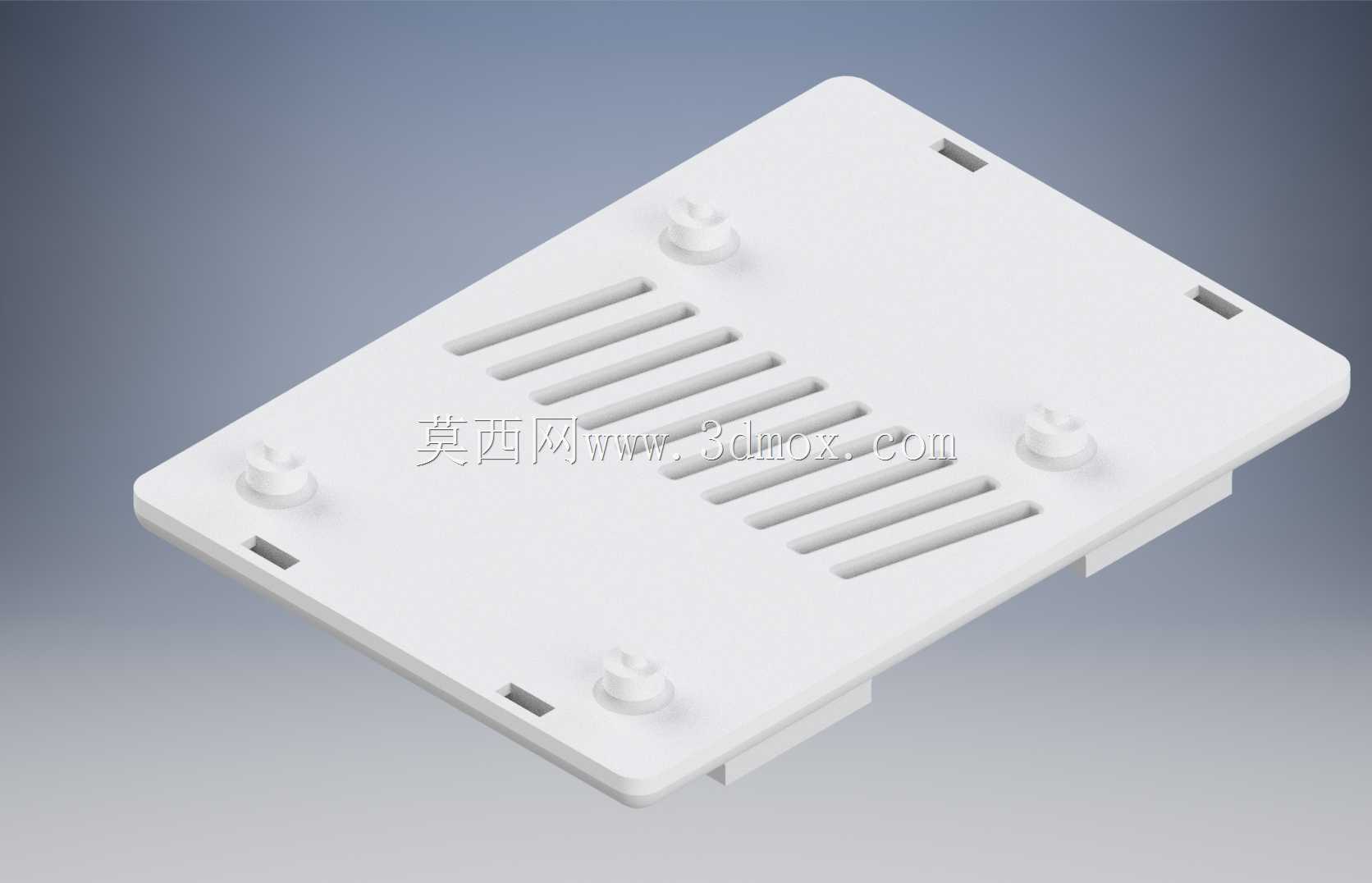

　　从外形尺寸与安装适配来看，壳体整体采用方正的切角造型，边角位置做了R3的圆角过渡，放置在桌面时不会因为尖锐棱角造成磕碰损伤，整体占用的桌面面积仅比单板本身大10mm左右，不会过多占用工作台的部署空间；壳体底部设计有四个凸起的防滑脚垫安装位，粘贴防滑脚垫后可以增加壳体与桌面的摩擦力，避免插拔线材时壳体跟着滑动移位，同时脚垫将壳体底部抬升1.5mm的高度，底部预留的间隙可以辅助空气从壳体底部进入，形成上下贯通的散热风道，进一步提升长时间高负载运行时的散热效率。

　　实际应用场景中，这款外壳既可以满足个人开发者桌面调试时的单板防护需求，也可以适配小型智能网关、家庭媒体中心、嵌入式控制终端等长期运行的项目部署，壳体的壁厚均匀，采用常规的注塑工艺即可批量生产，也完全适配FDM3D打印的制作要求，壁厚设置为2mm，打印时不需要添加支撑结构，个人用户也可以快速完成自制。壳体内部预留了足够的冗余空间，可以兼容常规尺寸的铝制散热片安装，不会因为加装散热片导致上下壳扣合出现间隙；针对GPIO引脚的使用需求，壳体顶部的对应位置可以根据项目需求自行开孔扩展，不会破坏壳体的整体装配强度，满足不同创客项目的自定义改装需求。
