家用手动 citrus 榨汁器结构设计方案

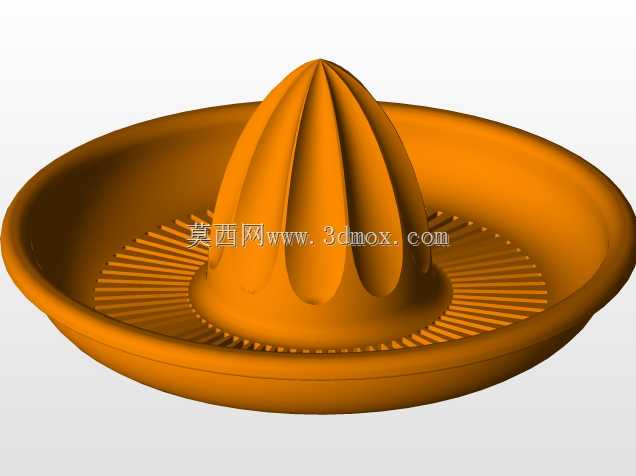

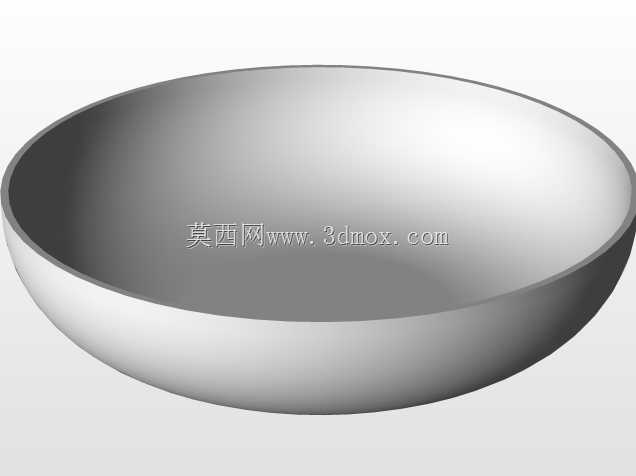

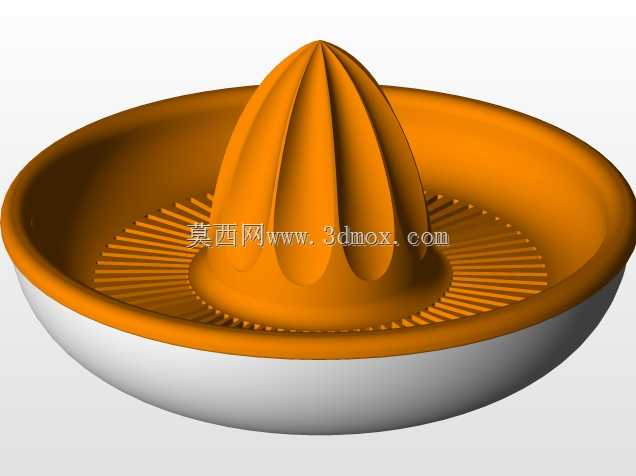

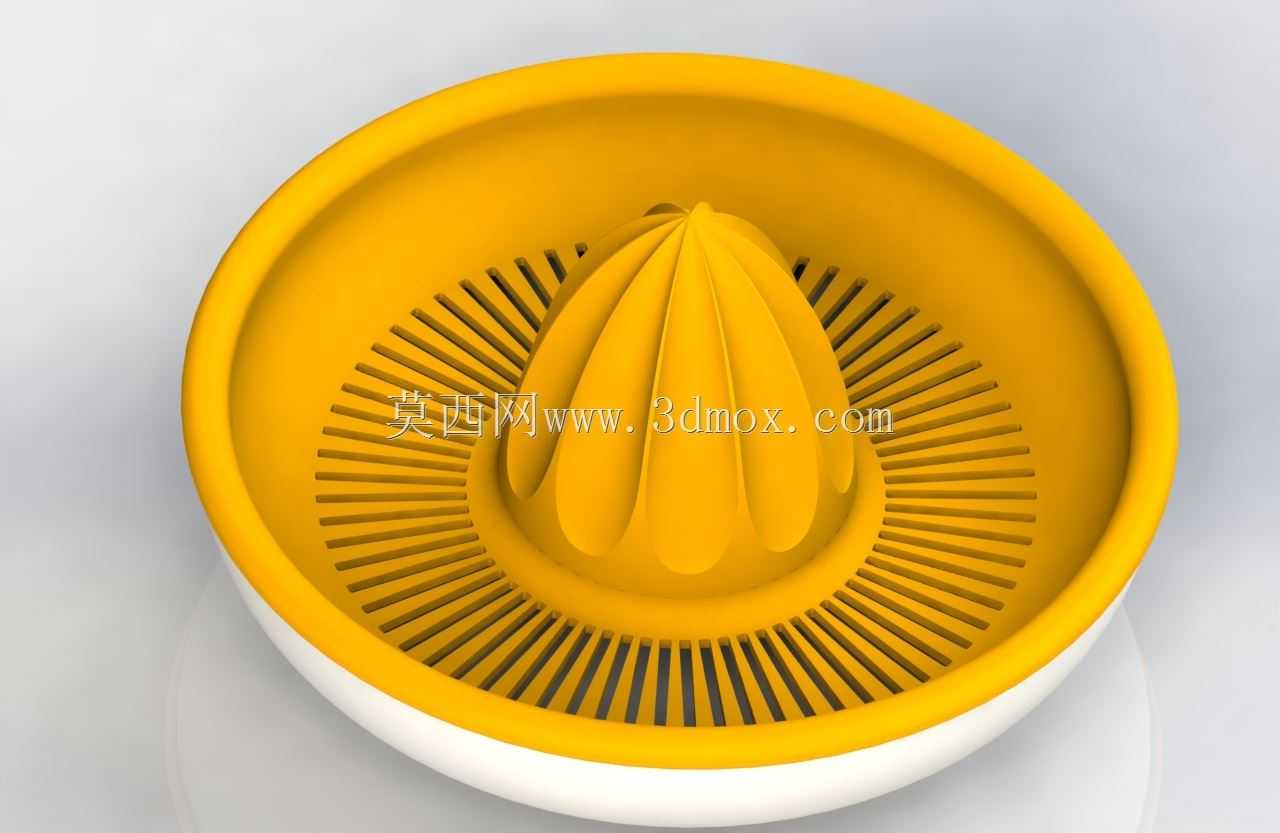

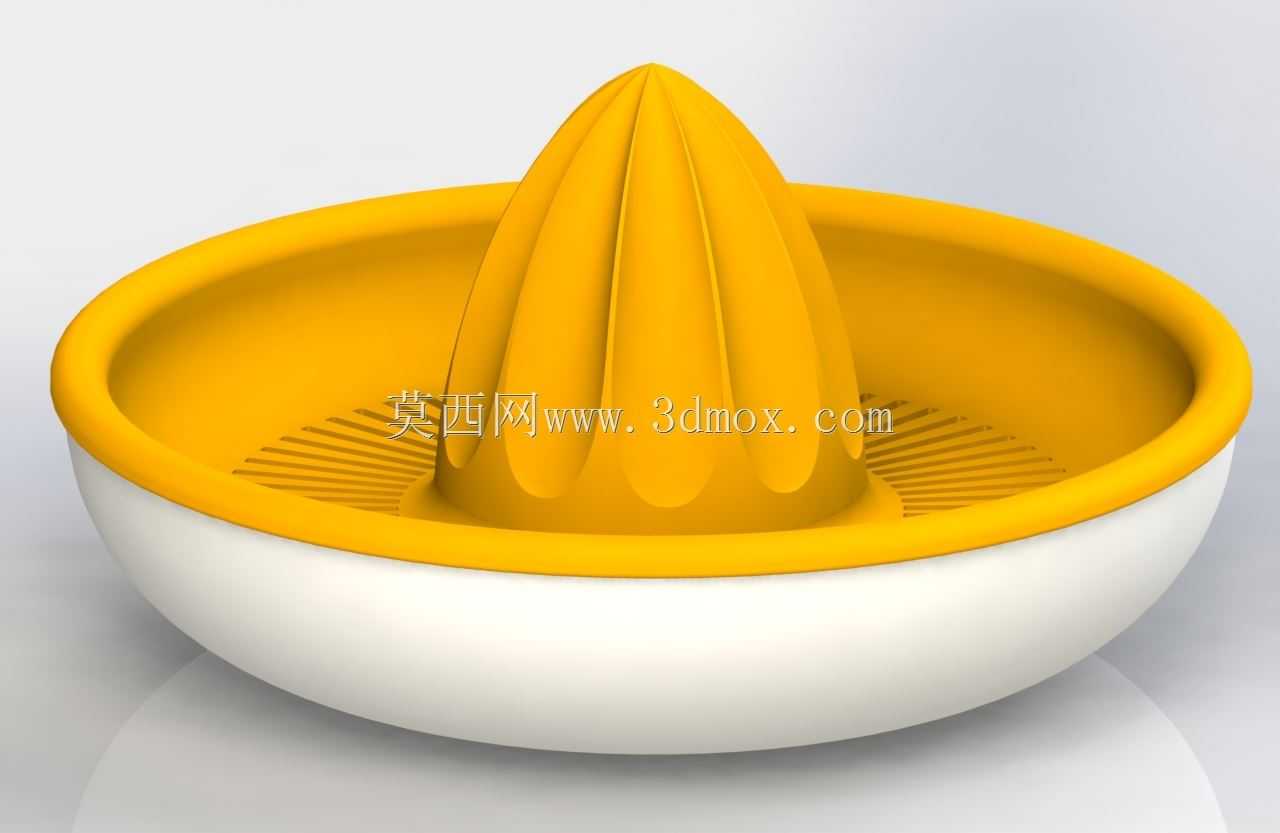

这款手动榨汁结构主要面向家庭日常鲜榨 citrus 类水果的使用场景，适配柠檬、橙子、西柚等常见芸香科水果的榨汁需求，无需电力驱动，完全依靠手部按压力度配合旋转动作完成果肉取汁，适合小户型厨房、户外露营、便携出行等无供电场景下的鲜榨操作，相比电动榨汁器具，没有复杂的电路与高速旋转部件，拆解清洗无死角，日常维护成本极低。从功能结构来看，核心凸起的棱锥挤压头采用多瓣式弧形凸起设计，每道凸起的棱边做了圆角过渡处理，既能够在按压旋转时充分刺破果肉囊胞，让果汁充分流出，又不会过度刮削果皮内侧的白瓤层，避免榨出的果汁带有过重苦涩味；环绕挤压头的栅格滤缝采用等距径向排布，缝宽控制在2mm左右，能够有效拦截果籽、粗大的果囊纤维，让流出的果汁无明显固体残渣，同时栅格的支撑筋做了等厚设计，受力均匀，长期按压不会出现局部断裂变形。下部的集汁腔采用宽边碗状结构，外圈的唇边直径适配常规口径的杯具，榨汁时可以直接架在杯口上，无需额外手持承接，集汁腔的深度控制在45mm，单次可容纳1-2个中等大小橙子的出汁量，避免果汁溢出；底部的白色防滑圈采用软质接触设计，放置在光滑台面或者杯口时能够提供足够的摩擦力，按压旋转过程中不会出现打滑移位的情况。设计过程中重点考虑了食品接触材料的成型工艺性，所有与果汁接触的曲面均做了脱模斜度处理，没有倒扣结构，采用注塑工艺即可一次成型，无需后续二次加工；各部位的壁厚控制在2.5-3mm区间，既保证足够的结构强度，按压时不会出现薄壁塌陷，又能节省材料成本，同时避免成型过程中出现缩痕、翘曲等工艺缺陷。从安装边界来看，整个榨汁器的最大外径为120mm，总高度为65mm，收纳时不占用过多橱柜空间，各个部位的过渡圆角均做了R3以上的处理，没有尖锐棱角，日常使用清洗时不会划伤手部；滤缝的边缘做了钝化处理，不会割伤清洁用的海绵或者抹布。结构设计上还考虑了不同大小水果的适配性，锥头的高度从顶端到底部逐渐变宽，小尺寸的柠檬可以在锥头上半段完成挤压，大尺寸的西柚可以贴合锥头下半段及周边的滤网上沿，无需更换不同规格的挤压头即可适配多尺寸水果，提升了单品的适用范围。
