哥萨克舞蹈机械联动木质玩具结构

这款机械联动玩具的核心应用场景集中在科普教具、文创潮玩以及机械原理展示领域，在青少年科创教育场景中，可作为齿轮传动、曲柄连杆机构的具象演示载体，让学习者直观理解圆周运动转化为往复摆动、上下踩踏动作的机械逻辑，相比平面原理图，实体可动结构能大幅降低机械原理的理解门槛；在文创消费场景中，这类带动态效果的木质机械玩具也可作为桌面陈设品，通过手动驱动即可复现哥萨克舞蹈的经典蹲跳动作，兼具互动性与观赏性。

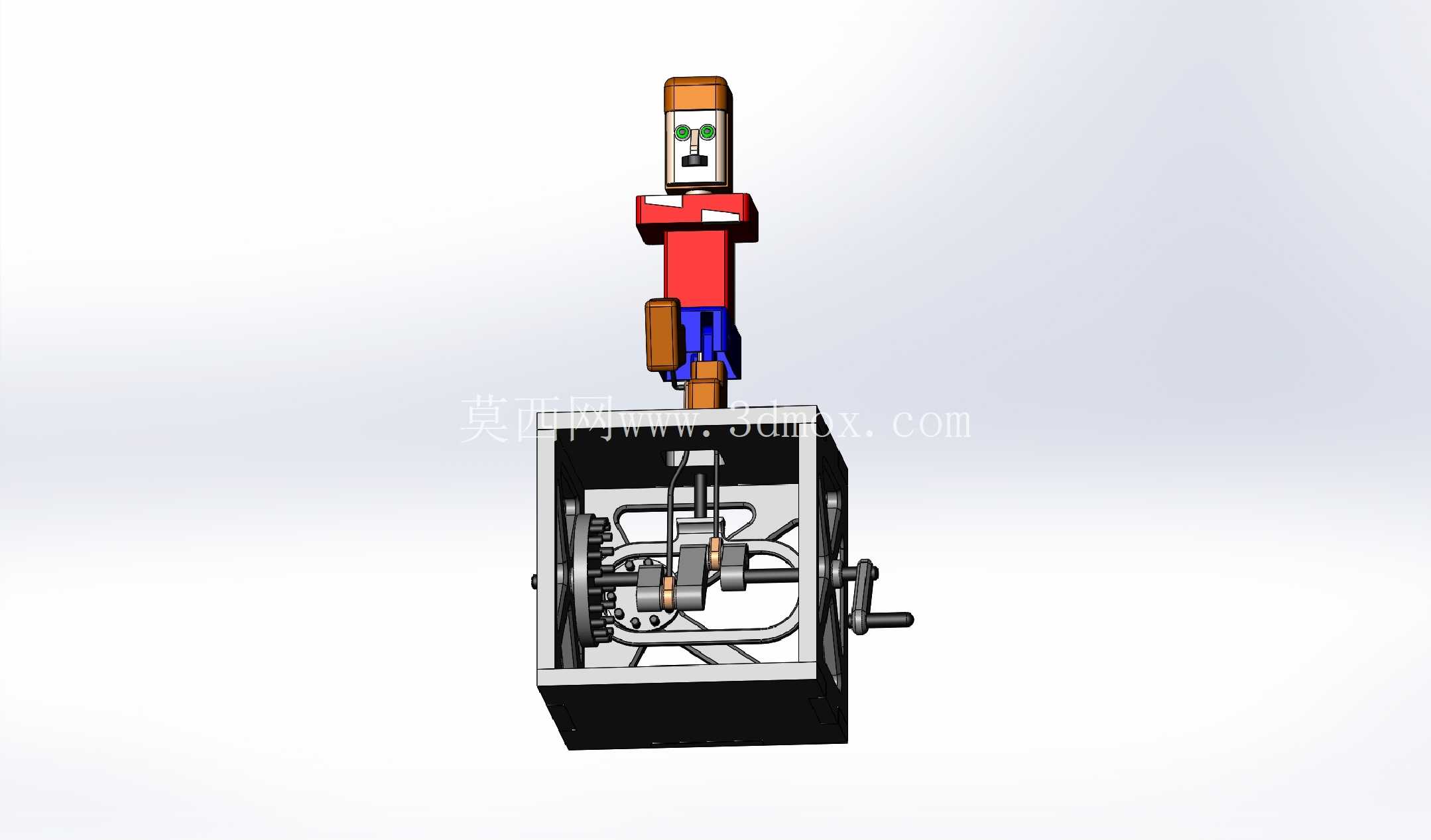

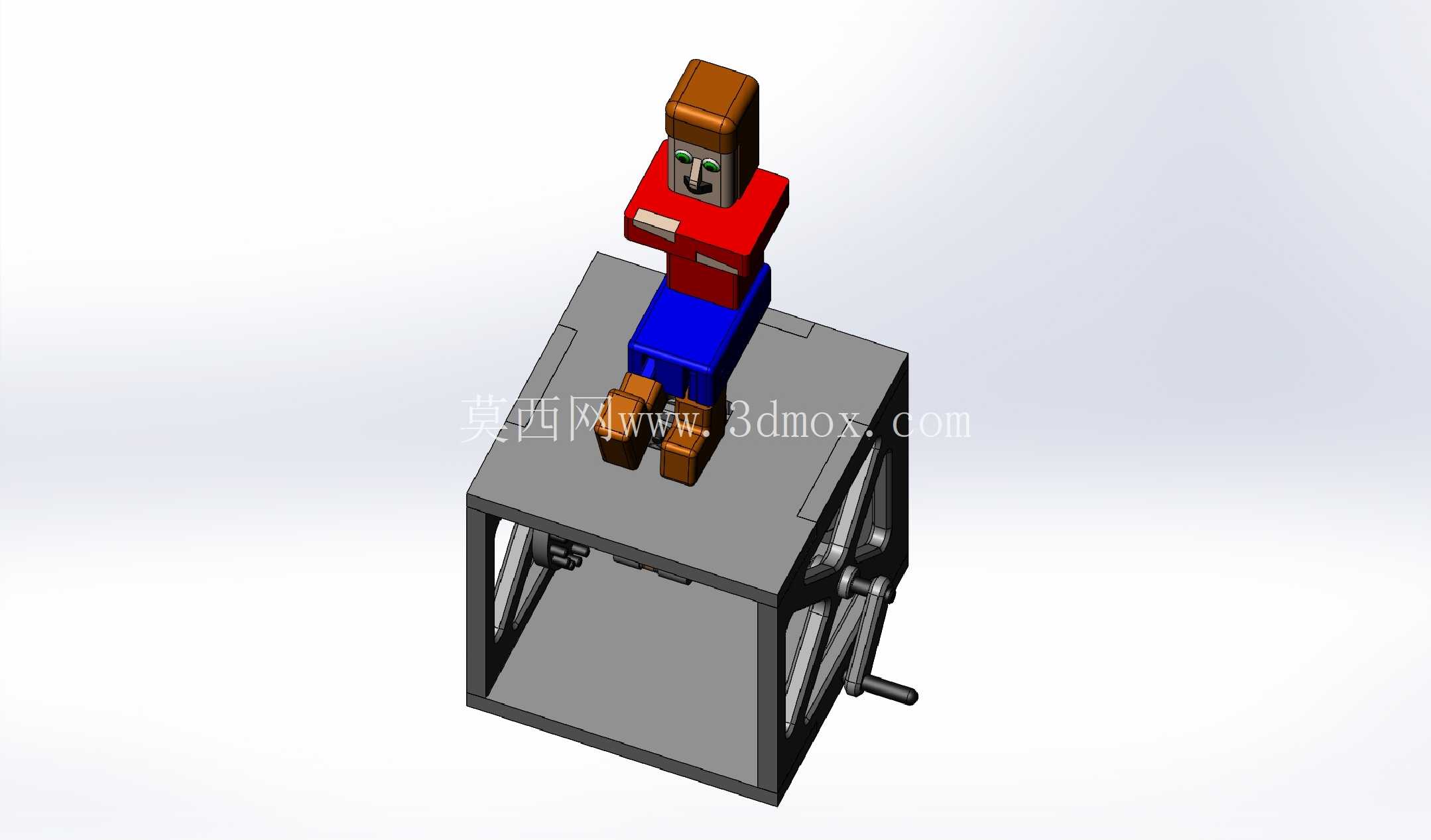

从实际功能来看，整套结构分为下部驱动箱体与上部人偶两部分，下部箱体为框架式镂空结构，既承担整体支撑作用，也将内部传动结构完全外露，方便观察传动路径；箱体内部集成了齿轮减速组与曲柄连杆机构，输入端可通过手动摇柄或者外接低速电机驱动，经过齿轮组减速增扭后，将动力传递至与人偶腿部连接的连杆轴上，分别带动人偶的左右腿完成交替抬起、踩踏的动作，同时联动躯干部分实现小幅的前后俯仰，还原舞蹈动作的动态感。上部人偶采用方块化的模块化设计，头部、躯干、腿部均为独立装配单元，通过销轴与下部传动机构连接，各活动关节预留了足够的转动间隙，避免动作过程中出现卡滞。

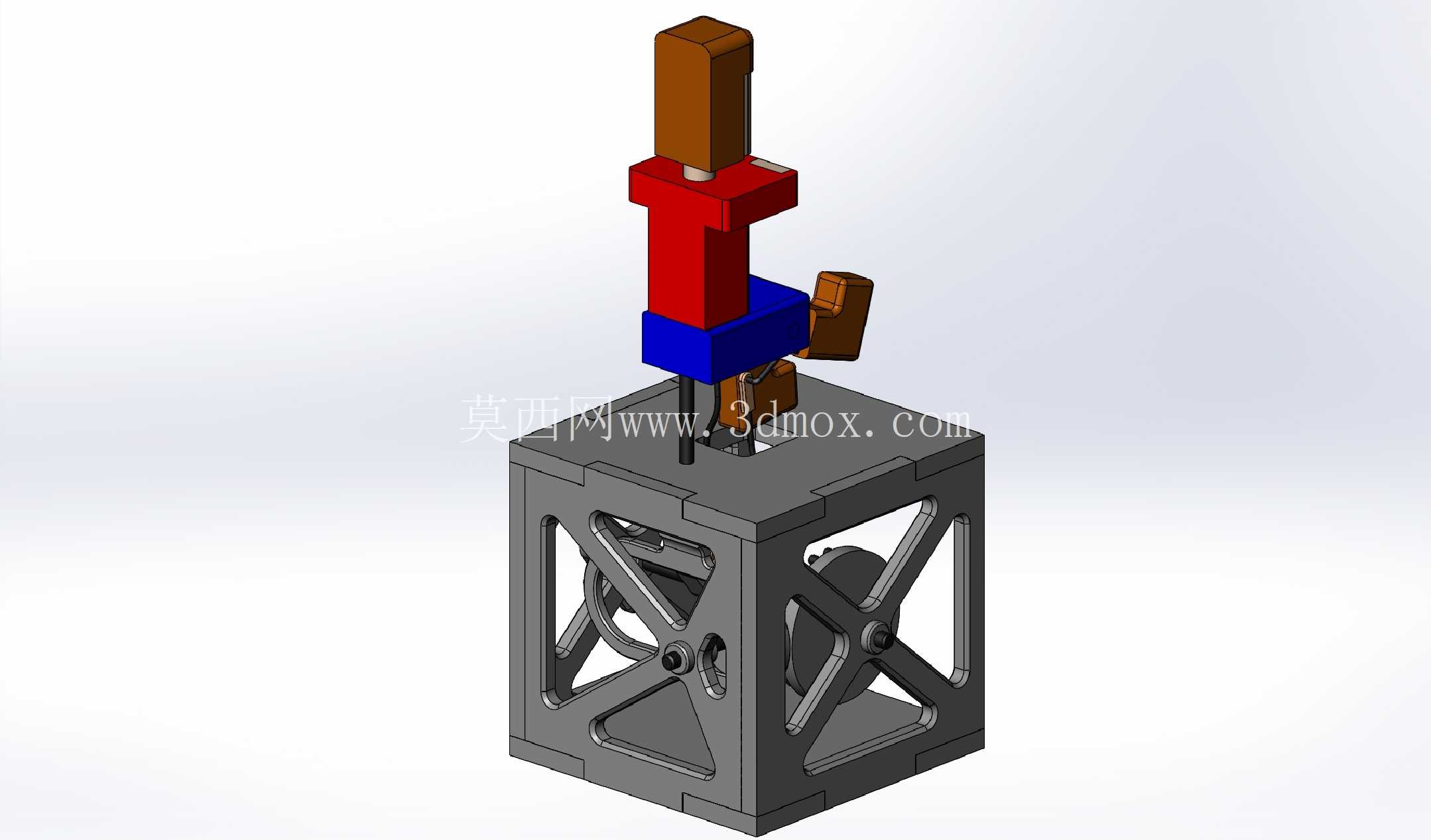

设计思路上优先考虑了装配便利性与动作流畅度，所有传动零件的配合公差均按照木质件或者3D打印件的加工特性设定，齿轮采用标准模数设计，啮合间隙控制在0.1-0.2mm之间，既保证传动平稳无卡顿，也不会因为间隙过大出现回程误差；连杆的长度经过反复调校，让人偶腿部抬起高度、躯干摆动幅度都贴合真实舞蹈动作的比例，不会出现动作夸张失真的问题。箱体框架采用等边型材拼接的立方体结构，四个侧面均做了X型加强筋设计，在减轻整体重量的同时保证框架的结构刚性，避免传动过程中箱体出现形变影响齿轮啮合精度。

从安装边界与尺寸来看，整套结构的底座为正方形框架，边长控制在100mm左右，整体高度不超过180mm，放置在桌面时占用空间极小，底部可加装防滑胶垫避免驱动过程中出现滑移；人偶部分的活动范围完全覆盖在底座投影区域内，动作过程中不会超出底座边界，无需额外预留周边安全空间。传动部分的所有转动副均采用销轴直接连接，没有使用额外的轴承零件，降低了装配难度与零件成本，适合手工制作或者小批量生产，所有零件均可通过激光切割木质板材或者FDM3D打印完成制作，不需要复杂的机加工工序。

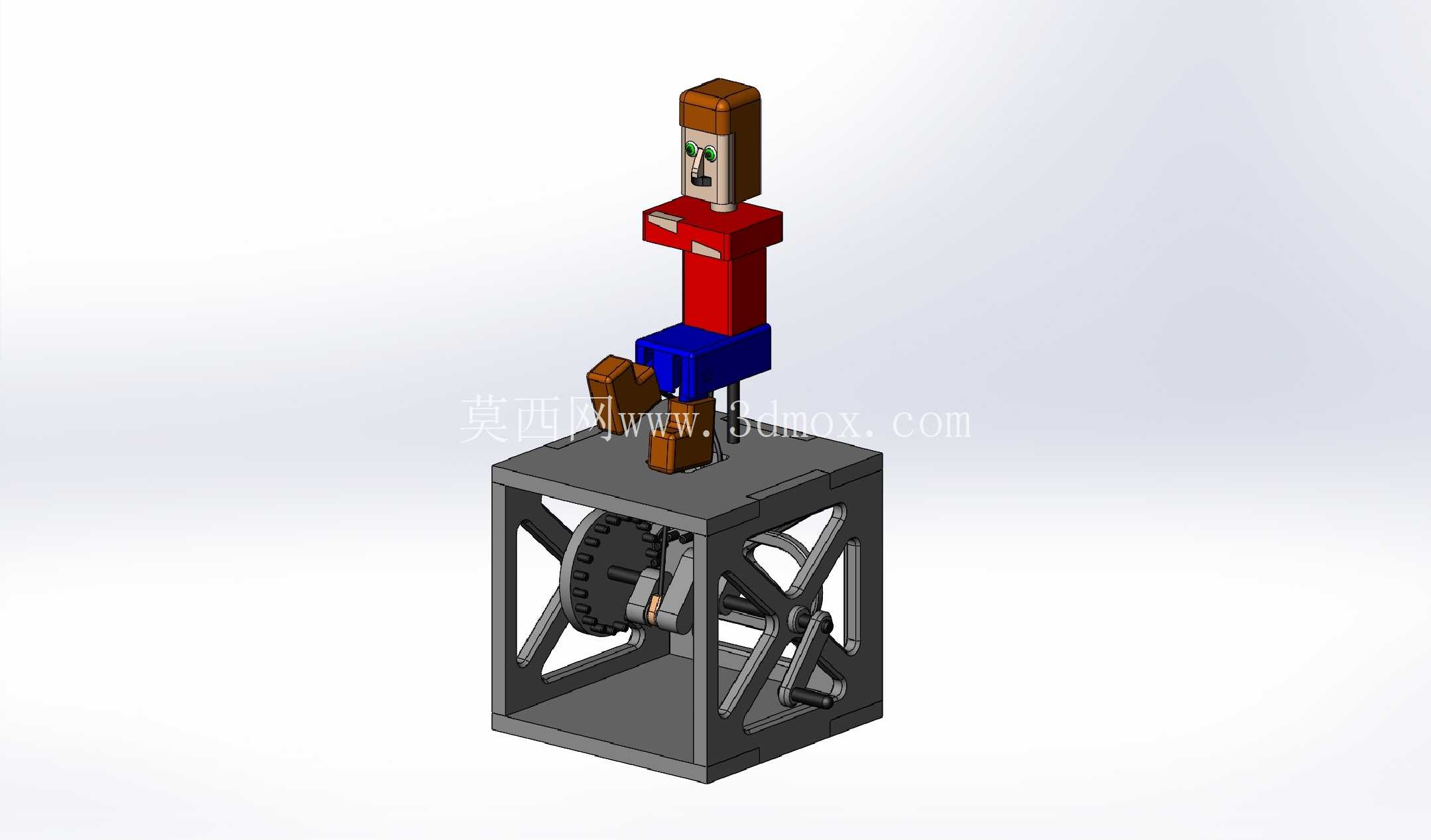

在结构细节处理上，人偶的腿部与连杆的连接点做了偏心设计，当曲柄转动到不同角度时，左右腿会交替完成抬起、下落的动作，同时带动躯干产生小幅的左右晃动，配合固定在箱体上的脚部限位结构，模拟出舞蹈过程中蹲跳、踏脚的连贯动作；齿轮组的传动比设定为1:4，输入端转动四圈即可完成一整套舞蹈动作循环，手动驱动时不需要过快转动就能获得流畅的动态效果，也不会因为传动比过小导致动作过快失去真实感。框架的镂空设计除了展示内部结构之外，也方便使用者观察传动故障位置，若出现卡滞可直接通过镂空区域调整零件位置，不需要完全拆解整个结构。
