适配伺服电机安装的乐高式积木承载底座

在小型创意机械装置、桌面级遥控模型、青少年科创教育套件的搭建场景中，标准化积木接口与机电元件的适配一直是结构设计里的常见需求，这款乐高式伺服底座正是针对这类场景开发的适配结构件。从实际使用场景来看，这类底座主要用于微型遥控航模、小型仿生机械足、桌面级机械演示装置的动力单元安装，解决标准乐高积木凸点接口与微型伺服电机外形不匹配、直接粘接固定强度不足、拆装调整不便的问题。

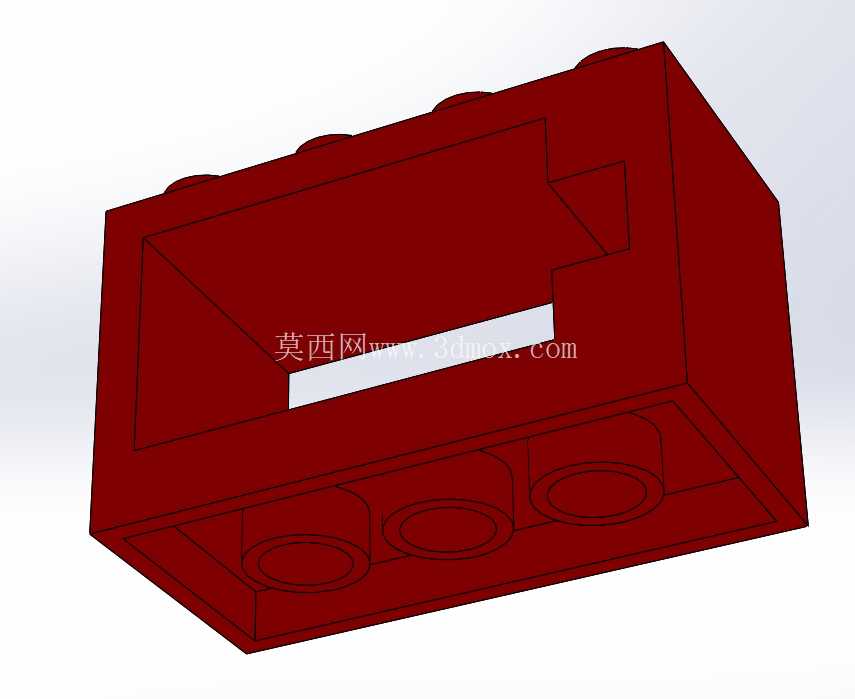

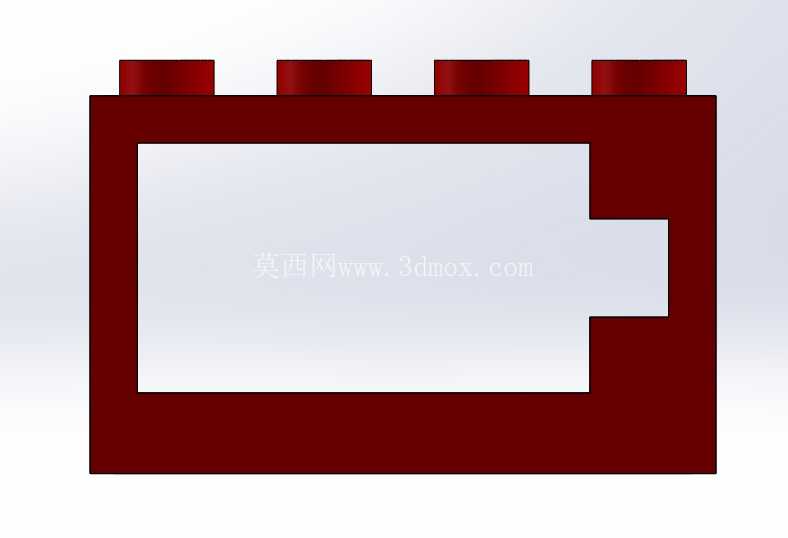

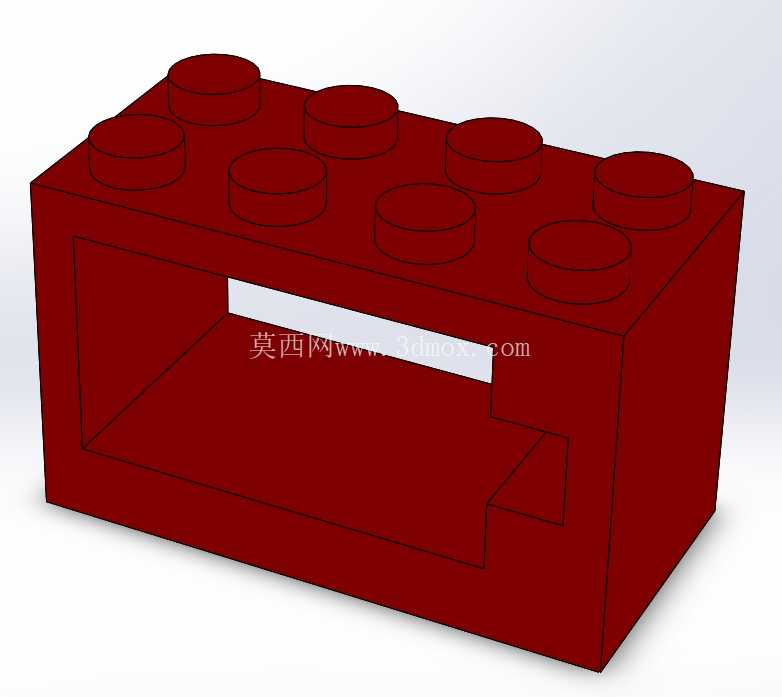

从功能特性上看，该底座主体采用标准2x4规格乐高积木的外部接口尺寸，顶面保留8个标准乐高凸点，可直接与同规格乐高积木、第三方兼容积木件实现无间隙拼接，无需额外转接件即可融入现有积木搭建体系；底座内部开设与目标伺服电机外形完全贴合的空腔，空腔边缘设置有限位挡边，电机装入后可限制其周向转动与轴向窜动，避免装置运行过程中电机移位导致的传动精度下降。空腔一侧预留有走线缺口，伺服电机的控制线与电源线可从缺口处规整引出，避免线材被积木挤压破损，也不会干扰相邻积木件的拼接。

设计思路上，这款底座没有采用额外的紧固件固定方案，而是完全依靠空腔与电机外壳的过盈配合实现固定，同时兼顾积木拼接的公差要求：外部凸点的尺寸公差控制在±0.02mm范围内，保证拼接时的插拔力度适中，既不会出现拼接后松动脱落的问题，也不会因过盈量过大导致难以拆卸；内部空腔的尺寸则根据常用9g微型伺服电机的实际外壳测绘尺寸设计，在电机外壳的分型线位置预留了0.1mm的避让槽，避免因注塑外壳的飞边导致电机无法装入。底座的壁厚设计为1.5mm，在PLA、ABS等常见3D打印材料的成型条件下，既可以保证足够的结构强度，承受伺服电机额定扭矩下的反作用力，也不会因壁厚过大导致打印时间过长、材料浪费。

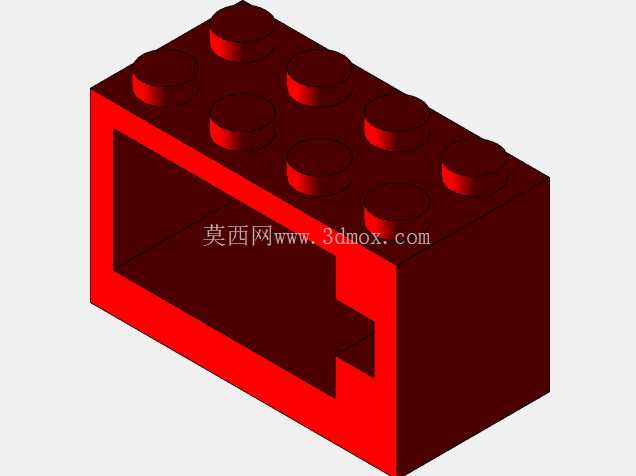

从安装边界来看，底座的整体外形尺寸与标准2x4乐高积木完全一致，长度方向为32mm，宽度方向为16mm，不含凸点的主体高度为19.2mm，凸点高度为1.8mm，安装后整体高度与三层标准薄板积木叠加高度一致，可直接替换原有积木搭建方案中的同位置积木件，不需要调整周边其他结构的尺寸。底座底部为标准乐高积木的凹面接口，可与下方的积木凸点实现可靠拼接，安装时无需对原有搭建结构做破坏性修改，直接替换原有积木件、将伺服电机卡入空腔即可完成动力单元的集成。

在实际工程应用中，这类适配结构件看似简单，却直接影响整套小型装置的可靠性：如果底座与电机的配合间隙过大，电机运转时的震动会逐渐传递到整个积木结构，长时间运行后会导致积木拼接处松动，甚至出现传动失效；如果配合过紧，又会导致电机外壳受压变形，影响内部齿轮组的正常啮合，增加运转噪音与电流消耗。这款底座在设计时针对常用9g伺服电机的外壳尺寸做了多轮适配调整，既保证了固定的可靠性，也避免了对电机本体的挤压，同时完全兼容标准乐高积木的拼接体系，非常适合用于小型遥控模型、教育类机械演示装置的快速搭建，也可作为定制化积木机电项目的标准动力安装座使用，减少开发者自行设计适配结构的重复工作量，缩短项目开发周期。
