GRABCAD标识金属钥匙挂扣结构设计

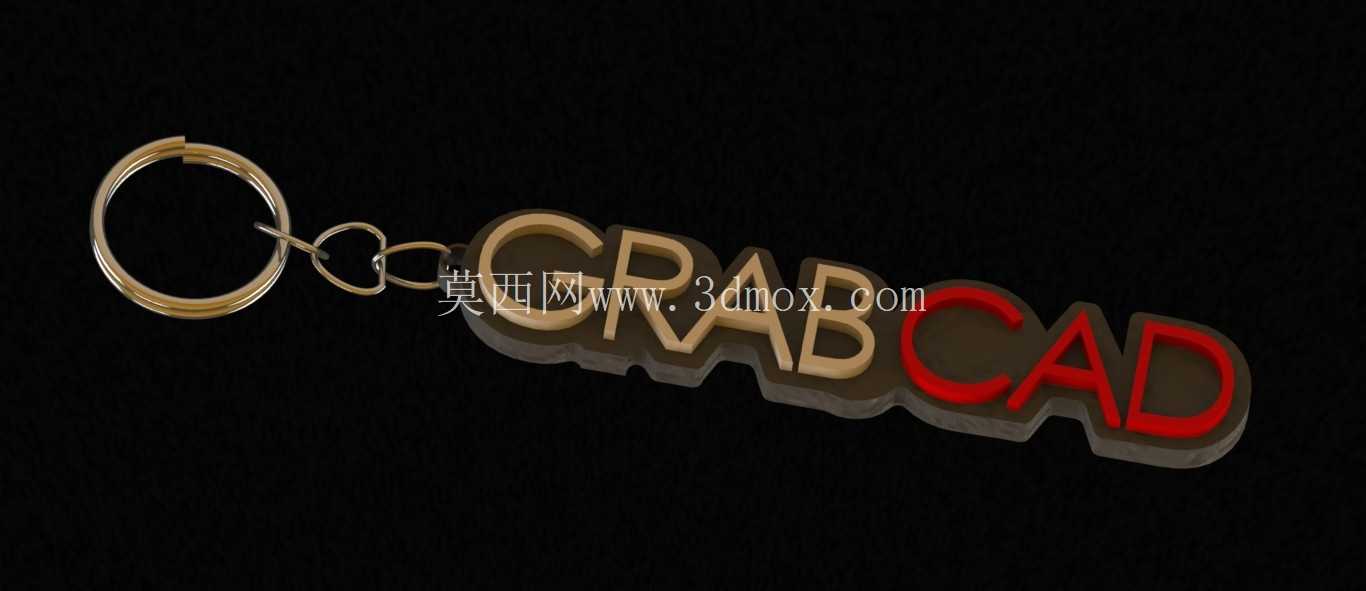

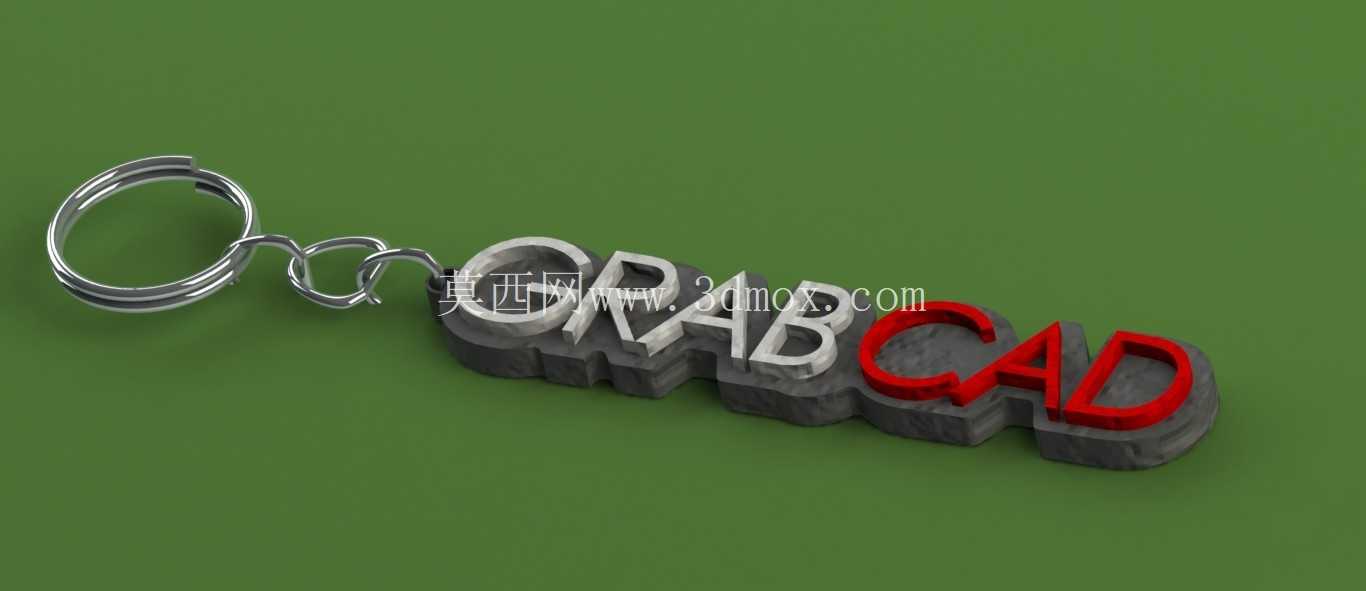

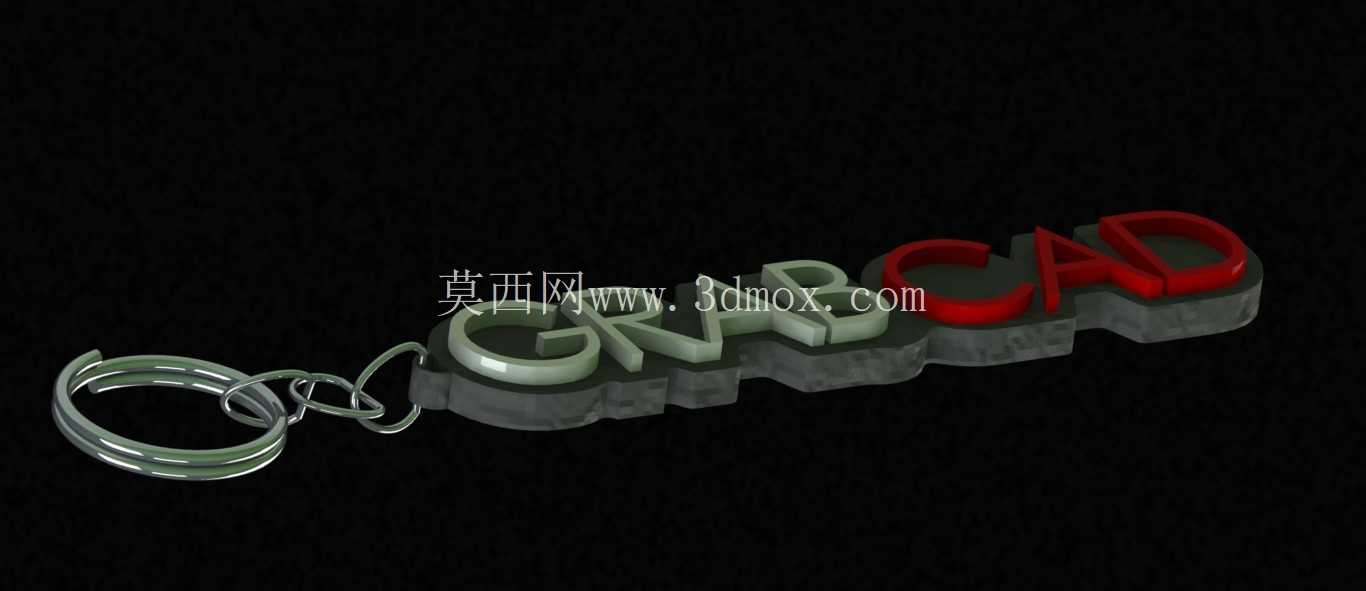

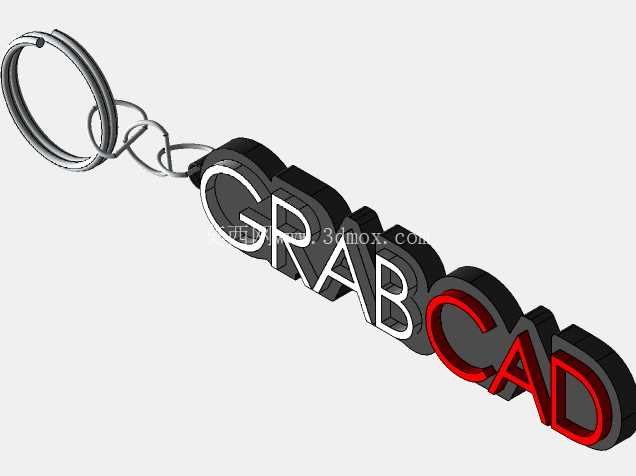

　　这款钥匙挂扣的设计，最初是面向工业设计圈层的周边配饰需求做的结构方案，核心使用场景覆盖日常钥匙串挂载、工装背包外挂饰件、工程技术人员随身小配饰等多个日常使用场景，区别于普通平面印刷的钥匙扣，这款产品采用立体字块作为主体承载结构，搭配标准的金属钥匙圈与连接环，整体结构完全适配日常随身挂载的使用强度要求。从结构设计思路来看，主体字块部分采用分层式结构，底部为统一的承托基座，所有字母造型均固定在基座上方，避免单个字母受力断裂的问题，字母部分做了双色区分设计，前半段字母采用金属哑光质感的结构，后半段CAD三个字母做了高亮红色的表面处理，视觉层次清晰，同时字块的所有棱边都做了R0.5的圆角倒钝处理，避免随身佩戴时剐蹭衣物或者划伤皮肤，完全符合日常随身配饰的安全设计要求。

　　连接结构部分，在字块基座的最左端设计了一体式的挂耳结构，挂耳上开有直径3mm的穿装孔，通过两个标准的金属开口连接环，将主体字块与直径25mm的标准弹簧钥匙圈相连，连接环的活动间隙控制在0.2mm以内，既保证转动灵活性，又不会因为间隙过大出现晃动异响，钥匙圈采用标准的弹簧开口结构，开口处的贴合间隙小于0.1mm，能够保证挂载的钥匙不会意外滑脱，日常使用时可以直接通过钥匙圈穿入多把平钥匙、车钥匙等随身物件，挂载总重量可以承受500g以内的载荷，完全覆盖日常使用的挂载需求。

　　从安装边界与尺寸控制来看，整个挂扣展开后的总长度控制在75mm左右，主体字块部分的厚度为8mm，宽度为12mm，整体尺寸控制在随身口袋可以轻松容纳的范围，不会因为尺寸过大造成携带硌腿或者卡滞的问题，字块基座的底部做了平面处理，放置在桌面时可以保持平稳，不会随意滚动。实际使用过程中，这款挂扣除了基础的钥匙挂载功能外，立体的标识造型也具备较强的圈层识别属性，适合工程设计、三维建模相关从业者作为随身配饰使用，结构上没有多余的零散部件，所有连接位置都做了防脱设计，长期使用不会出现部件松脱丢失的问题，表面处理上金属部分采用喷砂氧化工艺，红色部分采用烤漆固化处理，日常使用中的耐磨性能可以满足钥匙扣长期与钥匙、口袋摩擦的使用场景，不会轻易出现掉漆或者表面刮花露底的问题。

　　在建模过程中，首先确定了钥匙圈与连接环的标准件尺寸，再根据连接环的穿装尺寸确定主体挂耳的孔径与位置，之后排布GRABCAD七个字母的造型比例，保证每个字母的字重协调，不会出现个别字母过窄容易断裂的问题，字母的凸起高度控制在4mm，既保证立体触感，又不会因为凸起过高容易磕碰折断，基座部分的厚度设置为4mm，为所有字母提供足够的结构支撑，整个主体结构可以采用锌合金压铸一体成型，后续再做表面分色处理，生产工艺成熟，量产良率容易控制，不需要额外的复杂装配工序，除了连接环与钥匙圈的标准件装配外，主体部分为一体式结构，生产装配效率较高。
