DN40-PN10/40法兰连接明杆闸阀

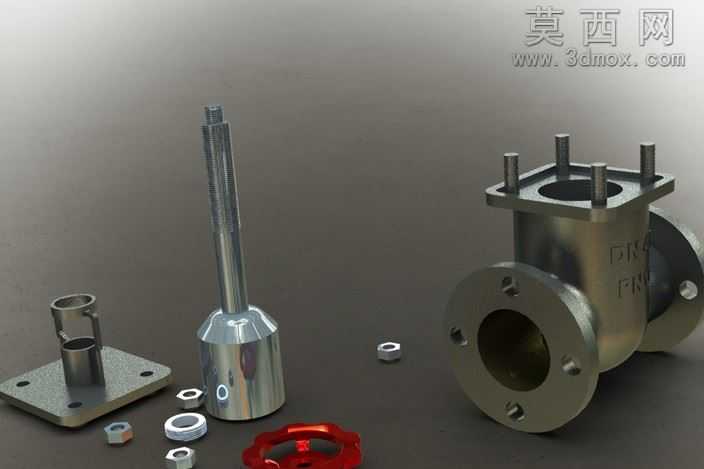

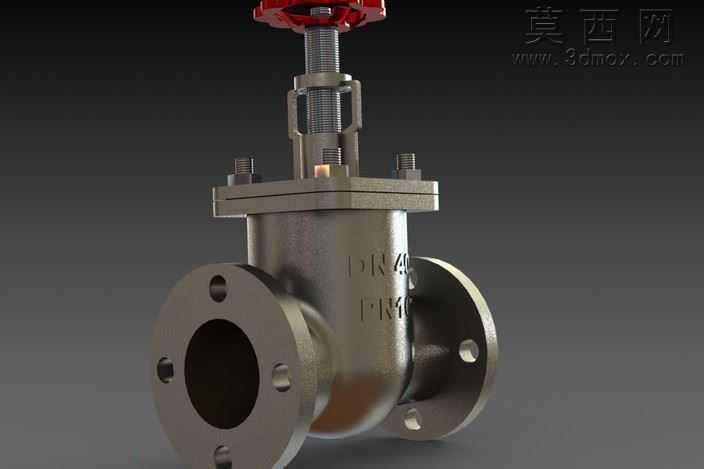

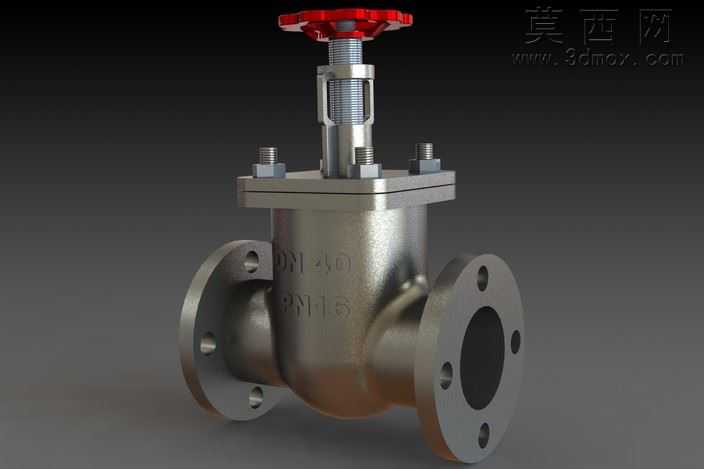

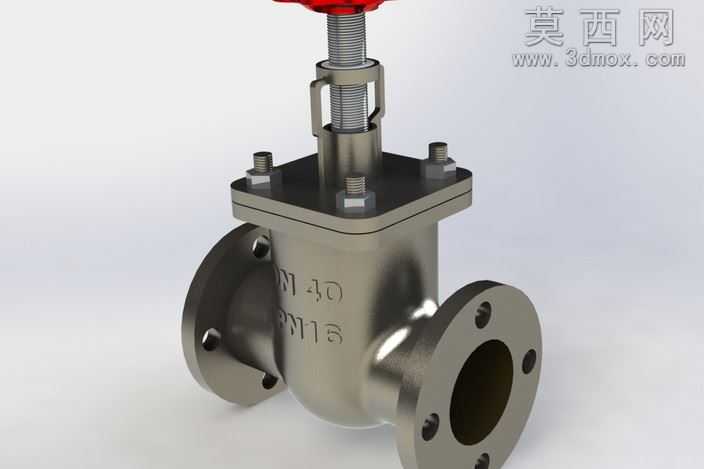

本作品为DN40公称通径、PN10/PN40公称压力适配的法兰连接明杆闸阀三维模型，建模过程严格遵循工业闸阀的实际设计规范与尺寸标准，完整还原了该类阀门的全部核心结构细节。建模阶段以参数化设计思路搭建整体框架，首先完成阀体主体的轮廓构建，针对阀体中部的流道腔体做了等径平滑过渡处理，保证流道内壁的曲面连续性，还原实际阀门流阻低的结构特性；两侧法兰盘严格匹配对应压力等级的法兰尺寸标准，精准绘制螺栓孔的位置分布、孔径大小与法兰密封面的凸台结构，确保法兰连接结构的装配合理性。阀盖部分采用与阀体适配的螺栓连接结构建模，还原了阀盖与阀体之间的密封面结构，同时预留了阀杆的穿装腔体；阀杆采用梯形传动螺纹结构建模，精准还原螺纹牙型与导程参数，匹配手轮驱动下的升降传动逻辑，明杆结构的阀杆上部做了与手轮连接的方榫结构，还原手动驱动的扭矩传递结构。闸板部分采用楔式密封结构建模，还原密封面的倾斜角度与贴合面精度，匹配闸阀截断介质时的密封性能要求；顶部手轮采用红色防滑轮辐结构建模，还原实际操作的握持结构，同时完成了填料压盖、锁紧螺母、连接螺栓等全部附属零件的独立建模，所有零件可实现虚拟装配拆解。材质与渲染阶段，为阀体、阀盖等金属承压部件赋予铸钢材质，调整金属粗糙度与反光参数，还原铸钢件经表面处理后的哑光金属质感；手轮赋予红色酚醛塑料材质，还原非金属操作件的哑光色泽；螺栓、阀杆等加工件赋予精钢材质，突出机加工表面的金属光泽；渲染时采用工业产品展示的布光方案，通过主辅光源搭配突出阀门的结构轮廓与金属材质层次，清晰呈现各部件的装配关系与结构细节，完整展现该款闸阀的工业设计特征与结构原理。
