欧乐B电动牙刷刷头放置支架结构设计

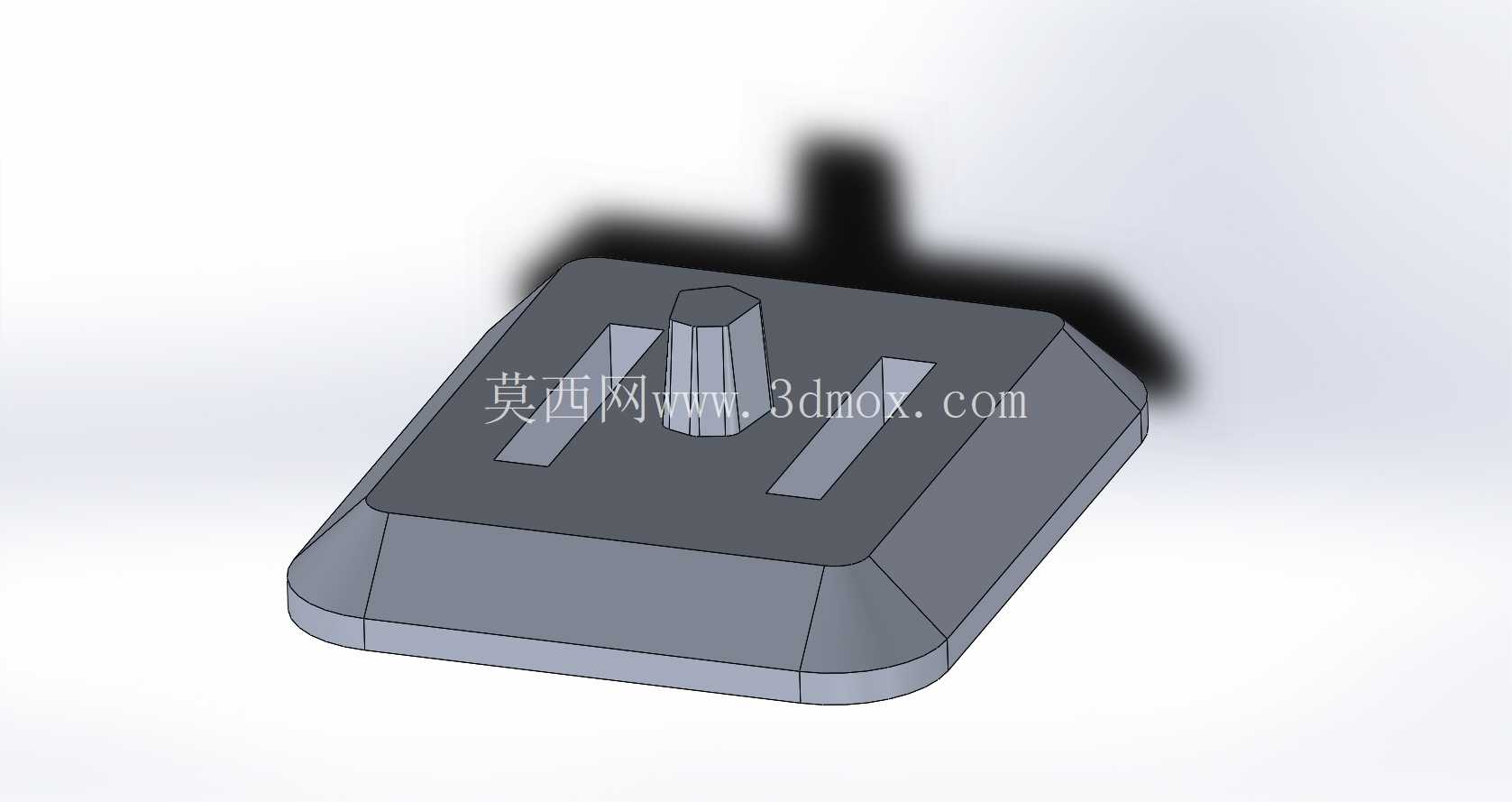

　　这款刷头放置支架主要面向卫浴洗漱场景设计，适配欧乐B系列电动牙刷替换刷头的日常收纳需求，解决洗漱台刷头随意放置易滚落、积灰、接触台面滋生细菌的实际问题，日常使用中可固定在洗漱台干燥区域，将刷头直立放置，让刷头残留水分自然滴落沥干，减少潮湿环境下的细菌滋生概率，同时规整洗漱台零散物件，提升台面整洁度。从结构设计逻辑来看，整体采用带圆角的梯形底座作为支撑主体，底座底部做了微幅内凹的平面处理，放置时可与洗漱台台面形成稳定的面接触，避免日常取放刷头时支架发生侧翻或移位，底座边缘全部做R3-R5的圆角过渡，既避免尖锐棱角在洗漱场景中磕碰划伤使用者，也能减少注塑生产时的应力集中问题，降低成品翘曲变形的概率。

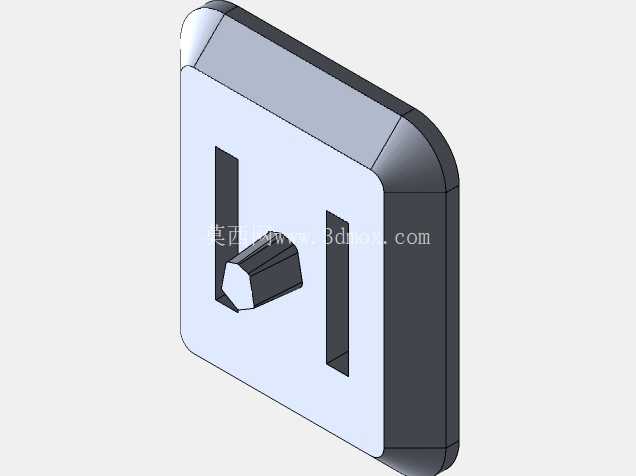

　　底座上方居中设置的柱状插接结构，尺寸完全匹配欧乐B刷头底部的插接空腔，插接柱做了1.5度的拔模斜度，既保证刷头插入时的顺畅度，也能提供适度的卡紧力，避免轻微触碰就导致刷头脱落，插接柱顶部做了小尺寸倒角，方便使用者盲操作时快速对准插入，无需刻意低头对位。插接柱两侧对称设置的长条形开槽，一方面是为了减少支架整体的材料用量，降低单件生产成本，另一方面可作为沥水通道，刷头滴落的残留水分可顺着开槽直接流到台面，不会在支架表面积聚形成积水垢，同时开槽结构也能提升支架整体的结构韧性，避免跌落时出现应力断裂。

　　从安装边界与尺寸适配来看，整体底座的外接矩形尺寸控制在60mm*50mm范围内，占用洗漱台台面面积极小，不会挤占牙膏、漱口杯等其他洗漱用品的放置空间，整体高度控制在35mm，插接柱的有效插接深度为12mm，既保证刷头插接后的稳定性，也不会因为插接过深导致刷头内部空腔积水难以挥发。设计过程中充分考虑了日常使用的人机交互细节，支架整体无细小易脱落的零部件，所有边角均做钝化处理，日常清洁时可直接用水冲洗，无清洁死角，表面采用哑光磨砂质感的结构面设计，既不容易残留水渍指纹，也能提升放置时的摩擦力。

　　从生产适配角度，整体结构采用等壁厚设计，主体壁厚均匀控制在2.5mm，所有筋位与壁厚的比例控制在0.6:1以内，避免注塑成型时出现缩痕、缺胶等缺陷，适合采用注塑工艺批量生产，同时结构本身无侧向倒扣，采用简单的两板模即可完成成型生产，大幅降低模具开发成本与生产周期。在实际使用场景中，除了家庭洗漱台使用外，也可放置在酒店卫生间、公共洗漱区域作为电动牙刷刷头的公共收纳配件，结构简单可靠，无复杂的活动机构，长期使用不易出现结构失效问题，相比带吸盘、粘胶的壁挂式收纳结构，这款台面放置式支架无需破坏墙面，可随意移动位置，适配不同的洗漱台布局，不会因为粘胶老化出现脱落掉落的问题。
