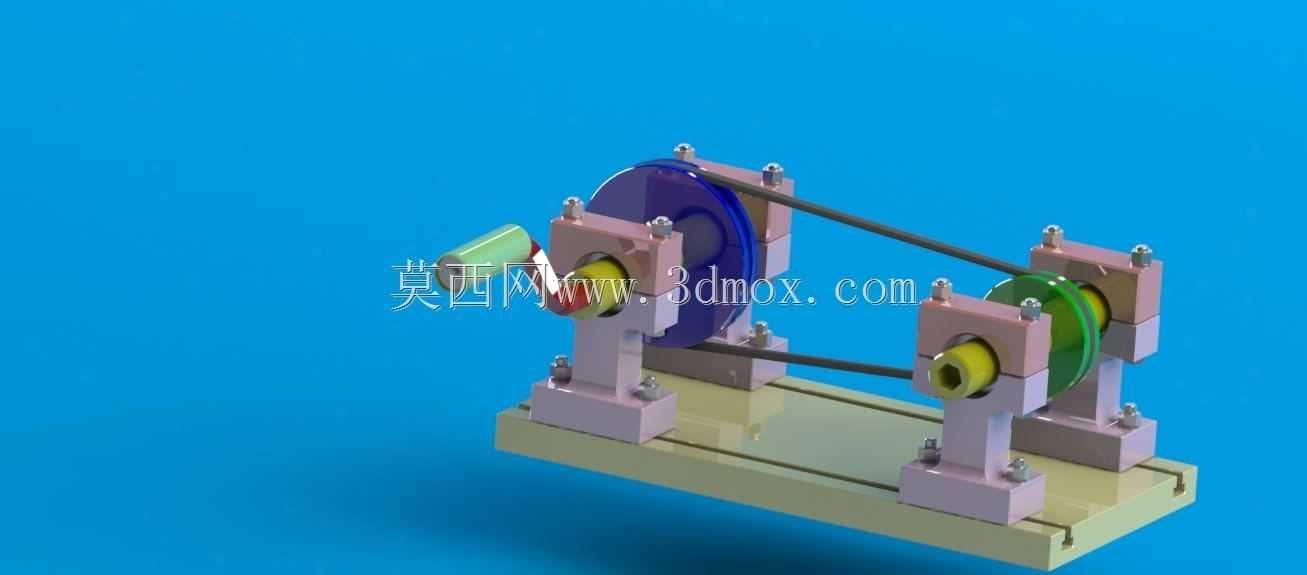

Z型V带双轴皮带传动机构设计

　　这套Z型V带传动结构，常见于小型轻工输送线、桌面级实验台动力传输、小型物料分拣机构的动力传递环节，区别于常规平行轴皮带传动，它采用错位轴布置的Z型绕带方式，能在有限的安装空间内完成交叉方向的动力换向传递，不需要额外加装换向齿轮组，大幅压缩了传动单元的整体占用空间。从实际使用场景来看，这类结构常被用在输入输出轴存在水平高度差、且轴间距不大的小型设备上，比如小型桌面传送带的动力端、教学演示用传动实验台、小型农用机具的辅助动力输出端，依靠V带的楔面摩擦特性传递扭矩，相比平带传动能提供更大的摩擦力，传动过程中缓冲吸震能力更好，遇到突发过载时皮带会在带轮上打滑，能避免后端负载机构的零件被刚性扭矩损坏。

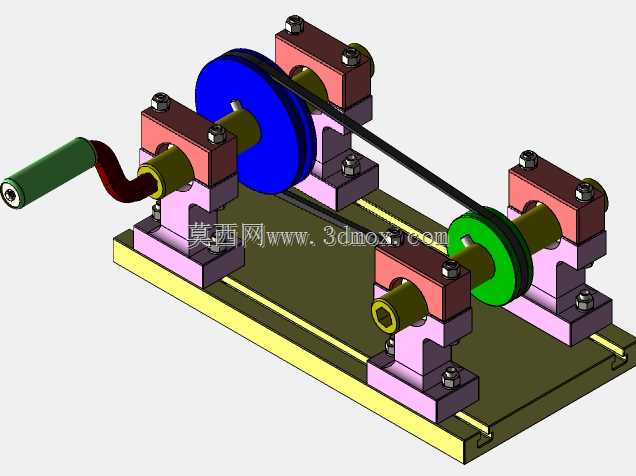

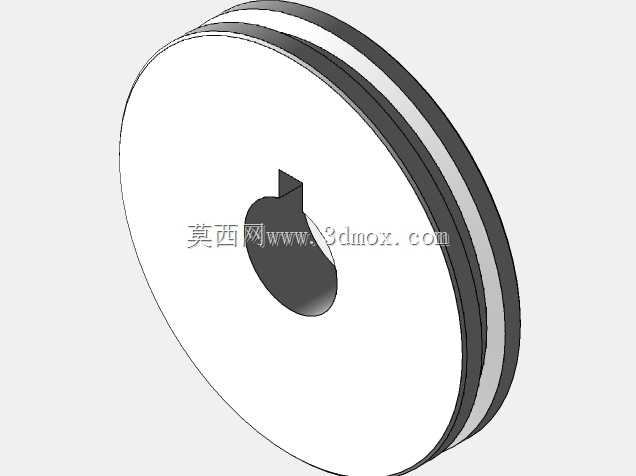

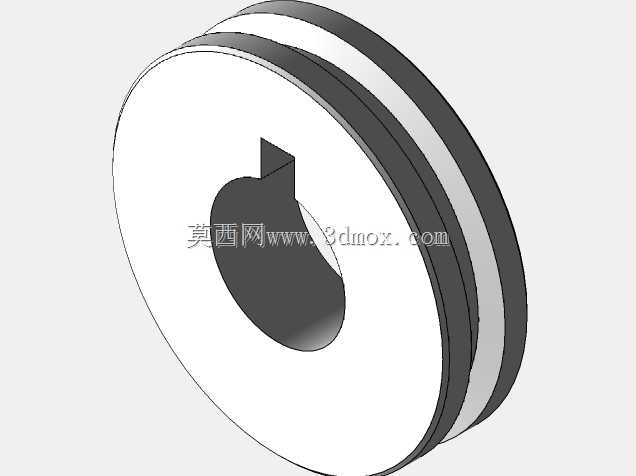

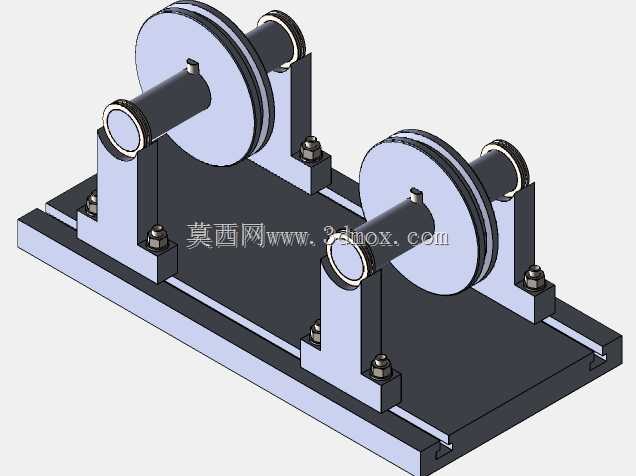

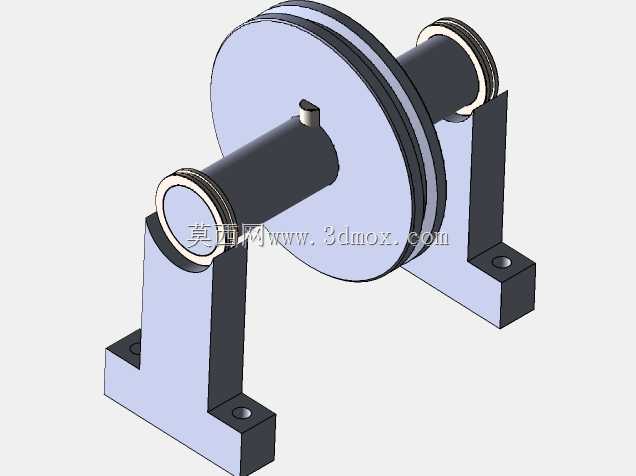

　　设计层面上，整套结构的支撑单元采用分体式立式轴承座设计，两个带轮轴分别固定在两组独立的铸铁支座上，支座底部开有通长的T型槽安装孔，能沿着底座的滑轨方向调整两个轴的中心距，以此实现皮带张紧度的调节，不需要额外加装张紧轮结构，简化了整体装配流程。带轮部分采用标准Z型V带轮槽型设计，槽角匹配常规Z型V带的楔角参数，保证皮带和轮槽的接触面积足够，减少传动过程中的打滑损耗；其中一端带轮集成了动力输入接口，能直接和小型驱动电机的输出轴对接，另一端带轮的轴端做了中空轴孔设计，能直接安装负载辊筒或者联轴器，不需要额外加装轴连接零件，减少了传动链的累计误差。

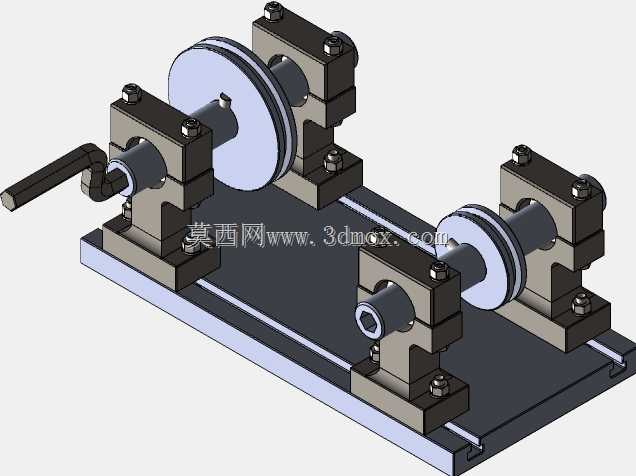

　　安装边界上，整套机构的底座采用矩形平板结构，四个角预留了固定安装孔，能直接通过螺栓固定在设备的安装基板上，整体横向安装尺寸控制在小范围区间，竖向高度根据带轮直径做了匹配设计，不会和周边的设备护板、机架结构产生干涉；两个传动轴的中心高保持一致，轴端的伸出长度做了限位设计，安装时不需要额外调整轴的轴向位置，只要将轴承座的固定螺栓预紧，调整好皮带张紧度后再完全锁死即可，装配难度低，日常维护时只需要定期检查皮带的磨损情况，不需要对轴承座做频繁的拆解保养。

　　从功能特性来看，这套传动结构的传动比设计匹配小型驱动电机的常规输出转速，能将电机的高转速通过带轮直径差调整到负载端需要的工作转速，传动过程中噪音低，没有齿轮传动的啮合冲击，适合对运行噪音有要求的桌面型设备；Z型的绕带方式让皮带的包角满足传动设计要求，不会因为轴错位布置导致皮带容易脱落，运行过程中皮带的对中性好，不需要频繁调整带轮的轴向位置。设计时还考虑了皮带的安装便利性，调整轴承座位置缩小中心距就能轻松套入皮带，之后再拉开中心距张紧，不需要借助专用的皮带安装工具，现场装配的效率更高。另外，支座上的轴承采用带座外球面轴承，自带密封结构，能阻挡日常运行中的粉尘进入轴承内部，在多粉尘的车间环境下也能保持较长的使用寿命，减少维护频次。
