带防滑凸点曲面握持手柄盖结构设计

　　这类带防滑结构的手柄盖，多应用在手动操作类工装、小型机具、民用五金器具的握持端，作为操作端的直接接触部件，承担着力矩传递、握持防滑、端部防护的核心作用，常见于手动阀门操作端、小型手持加工工具、健身器材调节端、工业设备舱门启闭把手等场景，是手动操作部件里直接影响操作手感与使用安全性的关键零件。从实际使用场景来看，操作人员在带油污、戴薄劳保手套的工况下操作时，普通光滑圆柱手柄很容易出现打滑脱手的情况，尤其是需要施加一定扭转力矩或者持续握持施力的场景，握持失效不仅会影响操作效率，还可能带来操作安全隐患，因此这类手柄盖的防滑结构设计，完全是围绕实际工况的使用需求展开的。

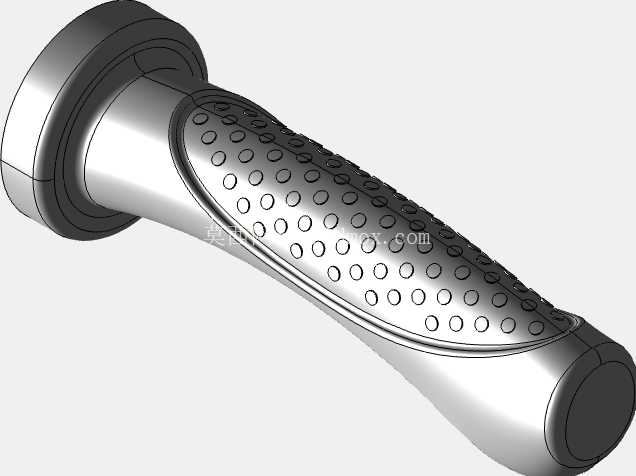

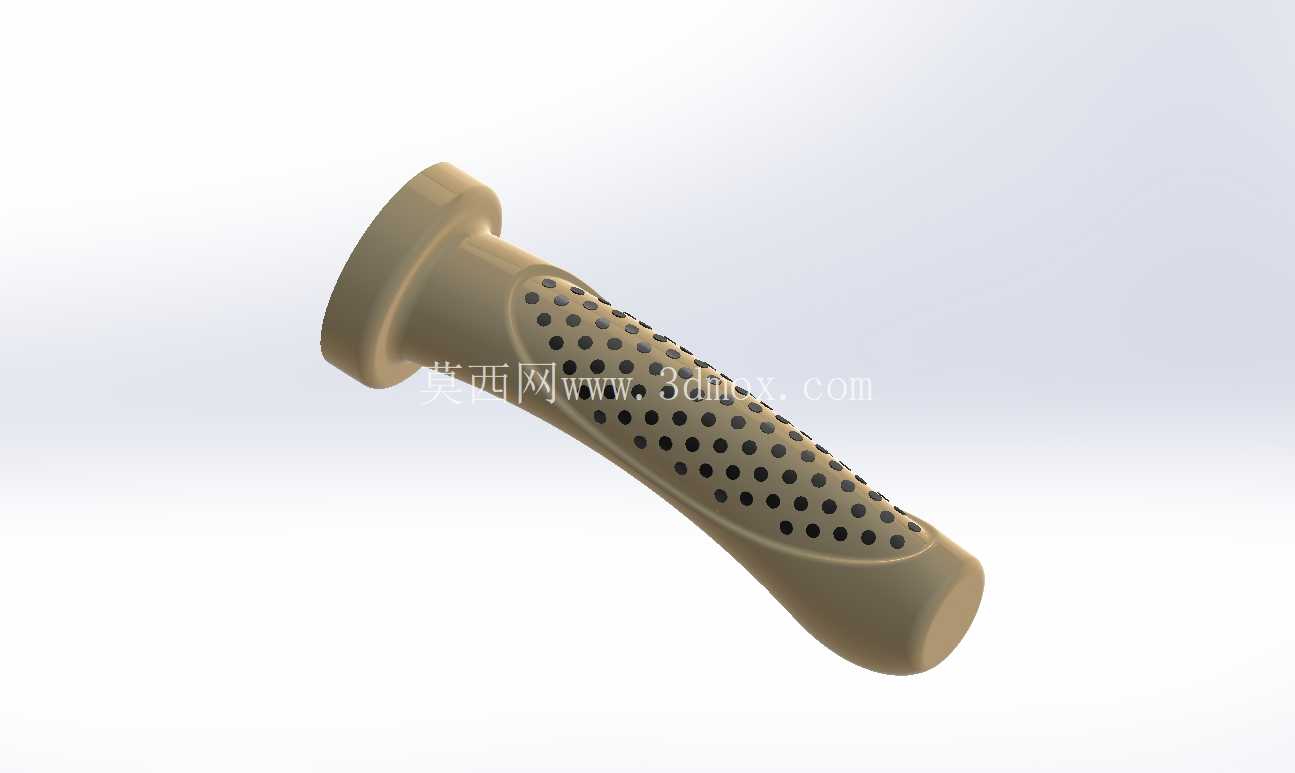

　　整个零件的主体采用变径曲面过渡设计，握持段并非规则圆柱，而是顺着人手握持时的掌心贴合弧度做了微弧收腰处理，靠近安装端的法兰盘直径大于握持段主体直径，一方面可以在安装时贴合被安装件的端面，起到轴向定位的作用，避免手柄盖安装后出现轴向窜动，另一方面法兰盘的凸起边缘也能在握持时抵住手掌根部，防止施力时手向安装端滑移。握持段表面的凸点采用矩阵式排布，凸点的凸起高度控制在1.2mm左右，既不会因为凸起过高硌手影响长时间握持的舒适度，也不会因为凸起过低失去防滑效果，凸点的边缘做了R0.3的圆角过渡，避免尖锐棱角在长期使用中磨损操作者手套或者划伤手掌。

　　从设计逻辑上看，建模阶段优先完成整体曲面的顺滑构建，先确定两端的安装基准：一端是和内部手柄芯轴配合的安装止口，另一端是封闭的端盖结构，两端的圆形轮廓确定后，再通过样条曲线构建握持段的外轮廓曲面，保证整个曲面的曲率连续，没有突兀的折角，避免注塑或者压铸成型时出现应力集中的问题。防滑凸点的排布并非均匀等距，而是根据握持时手指的接触区域做了密度调整，手指指腹常接触的中段区域凸点排布更密，靠近两端法兰和端盖的区域凸点密度适当降低，兼顾防滑性能和成型工艺性，凸点采用阵列结合曲面投影的方式生成，保证每个凸点都垂直于所在位置的曲面法线，避免出现倒扣结构影响脱模。安装边界方面，法兰端的安装止口深度根据配套芯轴的直径做匹配设计，止口内壁预留0.1mm的装配间隙，方便压装或者粘接固定，端盖部分的壁厚保持均匀，整体壁厚控制在2.5mm左右，相邻位置的壁厚差不超过0.8mm，避免压铸或者注塑成型时出现缩痕、气泡等缺陷。零件的外表面除了防滑凸点之外，其余曲面都做了光滑过渡处理，没有多余的凹槽或者棱角，一方面方便日常使用后的清洁，避免油污、灰尘在缝隙里堆积，另一方面也能减少应力集中点，提升零件的抗冲击性能，在不慎掉落或者受到侧向撞击时，均匀的曲面结构可以更好地分散应力，避免出现开裂的情况。

　　从实际使用的受力角度分析，操作人员握持施力时，力主要通过手掌和手指传递到手柄盖表面，再通过内部的配合结构传递到芯轴上，因此防滑凸点的排布方向也考虑了施力时的摩擦力方向，凸点的圆形截面可以在各个扭转方向都提供均匀的摩擦力，不管是顺时针还是逆时针扭转，都能保持稳定的防滑效果，不会出现某一个方向摩擦力不足的问题。另外，手柄盖的整体长度控制在110mm左右，握持段的直径在28mm到32mm之间渐变，符合成年人手掌的平均握持尺寸，既不会因为直径过细导致握持时压强过大硌手，也不会因为直径过粗导致手指无法完全环绕握持，影响施力效果。端部的封闭端盖做了微凸的弧面设计，和握持段曲面顺滑衔接，既可以封闭内部芯轴的端部，避免芯轴外露生锈或者积灰，也能在手柄受到轴向撞击时起到缓冲作用，保护内部的连接结构。
