老式显像管电视机机身曲面结构设计

该结构针对老式显像管电视的机身承载需求设计，整体采用一体化曲面壳体构型，核心作用是为内部显像管组件、电路板模块、调节旋钮组件提供稳定的安装承载空间，同时兼顾老式家电的外观防护与使用握持需求。从实际应用场景来看，这类机身结构多适配早期CRT显像管电视产品，多用于民用家电维修替换、复古家电复刻生产、压铸模具开发验证环节，也可作为曲面建模教学的典型练习案例，帮助结构设计人员掌握变曲率曲面的拔模处理、壁厚均匀性控制技巧。

设计过程中首先考虑的是显像管的安装边界，机身背部预留的凸起腔体完全匹配CRT显像管的尾部锥度，安装时显像管通过前端面的周向定位边与机身卡合，配合四周的螺丝柱位实现紧固，避免运输、使用过程中显像管出现晃动偏移。机身前端的内凹曲面做了连续顺滑过渡，既可以贴合显像管屏幕边缘的安装轮廓，也能在屏幕与外壳之间预留足够的缓冲间隙，避免装配时硬接触划伤屏幕玻璃。侧壁的厚度控制在均匀的2.5mm区间，所有转角位置都做了R3-R5的圆角过渡，既符合压铸成型的工艺要求，减少压铸过程中应力集中导致的冷隔、缺料缺陷，也能提升壳体整体的抗冲击性能，日常使用中遇到轻微磕碰时不会出现边角开裂的问题。

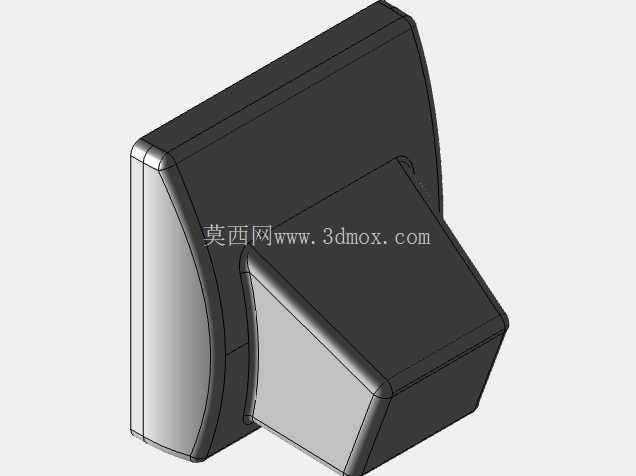

机身底部做了略微加宽的支撑边设计，放置在桌面时可以增大接触面积，提升整机放置的稳定性，不需要额外加装底座也能保持直立状态。侧壁位置预留的多个安装柱位，分别对应电源开关、频道调节旋钮、信号接口的安装位置，柱位的高度与加强筋做了一体化设计，旋钮反复转动受力时不会出现柱位断裂的问题。背部的曲面过渡采用多段曲率拼接的方式，从前端屏幕边框位置逐步向后收窄，既可以控制整机的重量，也能让内部的电路板、高压包等元件有合理的排布空间，避免元件与壳体内壁出现干涉。

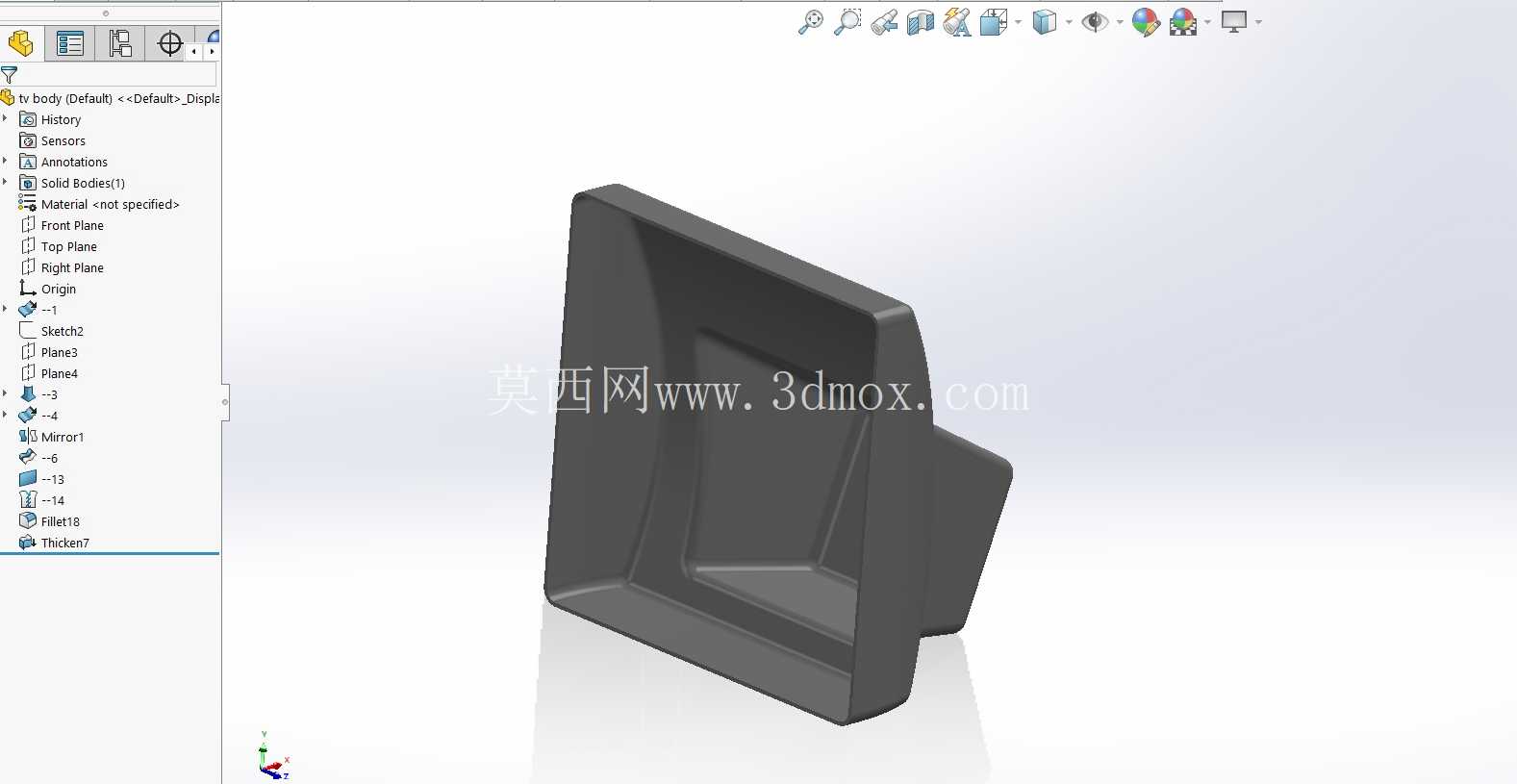

从建模逻辑来看，整个壳体先通过曲面放样构建主体轮廓，再对安装位、定位边、加强筋等结构做实体化切除与添加，所有分型面都设置在机身侧部的轮廓线上，开模时可以顺利脱模，不会出现倒扣结构需要额外抽芯的情况，能有效降低模具的加工复杂度与生产成本。表面没有做多余的装饰纹理，保持平整的曲面形态，后续生产时可以根据需求做喷漆、磨砂等表面处理，适配不同的复古外观设计需求。壳体的边缘位置都做了0.5mm的倒角处理，装配和使用过程中不会出现锐边划伤操作人员或用户的情况，符合家电产品的安全设计要求。

在结构验证环节，这类曲面壳体需要重点检查壁厚的均匀性，避免出现局部过厚导致压铸时产生缩孔，或者局部过薄导致填充不足的问题；同时要核对所有安装柱位的位置度，确保与内部元件的安装孔位完全对齐，减少装配时的修模工作量。对于曲面衔接的位置，要通过曲率分析工具检查曲面的连续性，避免出现棱线、凹凸不顺的问题，影响最终产品的外观质感。这类机身结构的设计思路也可以延伸到其他小型家电的壳体设计中，尤其是需要兼顾内部元件容纳、外观曲面造型、压铸工艺可行性的产品，都可以参考这种曲面构建与结构补强的设计逻辑。
