1/16比例RC遥控赛车定制轮圈结构设计

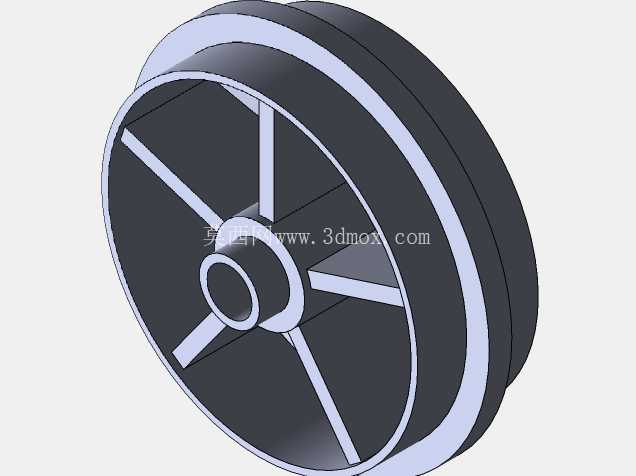

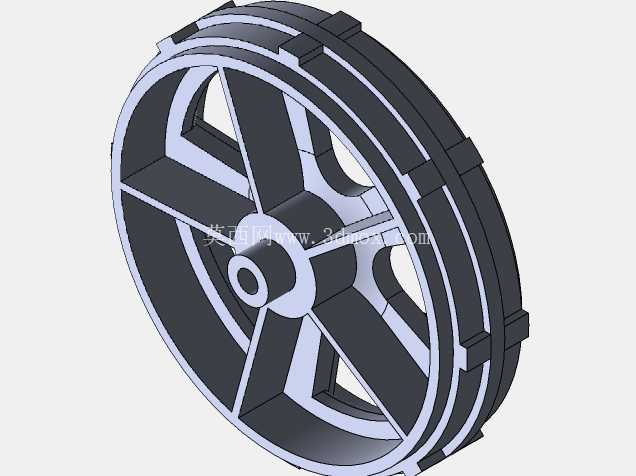

　　这款轮圈针对1/16比例遥控竞速车型开发，适配奥迪双钻Race Tin系列迷你遥控赛车的改装与替换需求，在迷你RC竞赛场景中，轮圈作为行走系统的核心承载部件，既要匹配原车轮胎的安装公差，也要兼顾高速行驶下的结构强度与转动惯量平衡，避免竞速过程中出现轮圈形变、动平衡失准导致的行驶跑偏、轮胎脱圈等问题。从结构设计逻辑来看，轮圈采用六辐式对称支撑结构，辐条与中心轮毂、外圈轮辋采用一体化衔接设计，中心安装孔位严格匹配原车驱动轴的配合尺寸，孔位周边做了加厚凸台处理，抵消驱动轴传递扭矩时产生的应力集中，防止急加速、急制动工况下安装孔位开裂。

　　轮辋外侧设计有周向分布的定位凸棱，与橡胶轮胎的内侧卡槽过盈配合，装配时无需额外粘接即可保证轮胎与轮圈的同步转动，适配1/16比例RC车型通用的窄幅竞速轮胎规格，轮辋的轴向宽度、径向直径均严格控制在原车安装边界内，不会与转向拉杆、避震支架、车壳轮拱产生运动干涉，满足原车转向角度下的全行程活动需求。在铸造工艺适配层面，轮圈整体壁厚保持均匀过渡，辐条与轮辋、轮毂的衔接处均做了圆角过渡处理，避免铸造过程中出现缩孔、冷隔等缺陷，同时兼顾金属铸造或注塑成型的脱模需求，所有结构面均设计了合理的拔模斜度，无倒扣结构，无需复杂抽芯结构即可完成模具开模，适合小批量定制生产。

　　从实际使用场景出发，这款轮圈既可以作为原厂损坏轮圈的替换备件，也可以作为RC竞速改装的升级部件，对称式六辐结构在保证结构强度的前提下，尽可能削减了非承载区域的材料厚度，降低轮圈自身重量，减小转动惯量，提升遥控车的加速响应速度与制动效率，轮圈外侧的凸棱结构除了轮胎定位作用外，也能在车辆发生侧面碰撞时承担部分冲击力，避免轮辋直接受撞变形。设计过程中重点校核了轮圈的径向承载能力与周向抗扭强度，针对迷你RC车型常见的飞坡跌落、弯道侧滑撞击等工况，对辐条的受力截面做了优化，在不增加整体重量的前提下提升了抗冲击性能，中心轮毂的轴承安装位预留了标准微型轴承的配合公差，可直接替换原车的滑动摩擦结构，升级为轴承转动结构，进一步降低行走系统的传动阻力，提升整车的续航表现与行驶顺滑度。

　　轮圈的安装定位面与驱动轴的配合公差控制在IT7级精度范围内，保证装配后轮圈的径向跳动量控制在0.1mm以内，避免高速转动时产生不必要的振动，影响整车的行驶稳定性，轮辋的轮胎配合面做了细微的滚花纹理处理，提升轮胎与轮圈之间的摩擦力，防止大扭矩输出下轮胎与轮圈发生相对滑动，影响动力传递效率。
