无人机挂载医疗救援物资储运舱结构设计

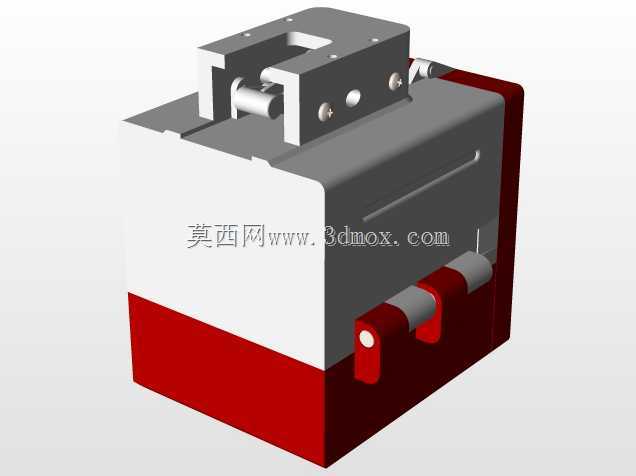

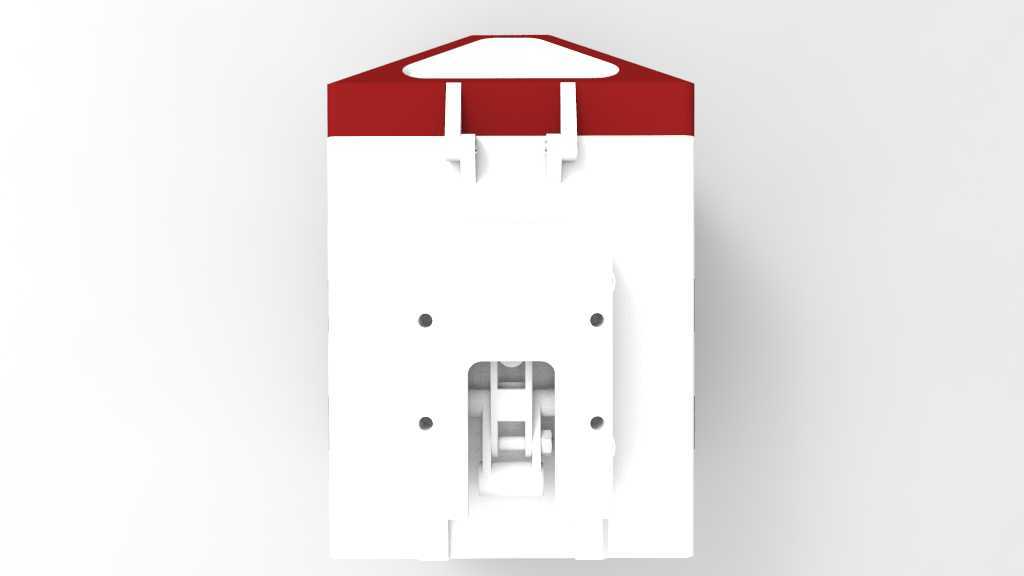

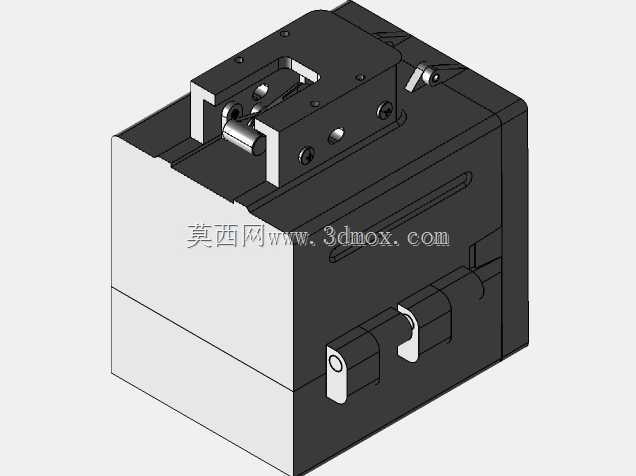

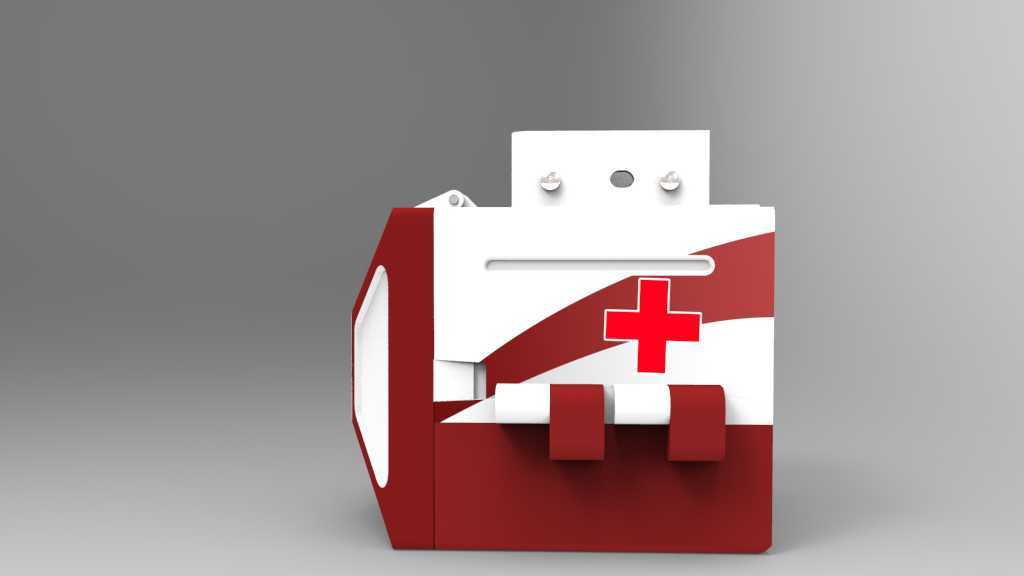

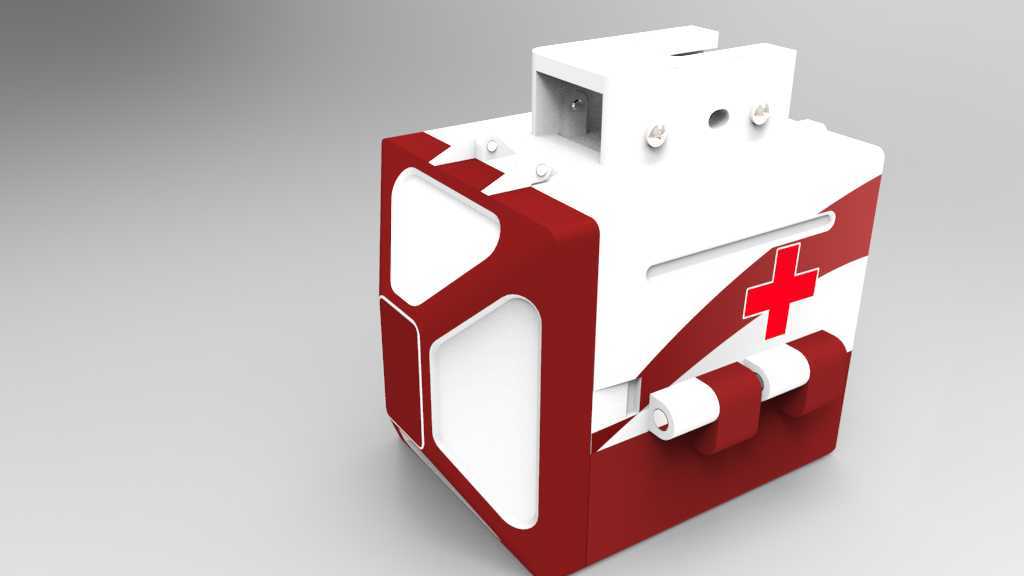

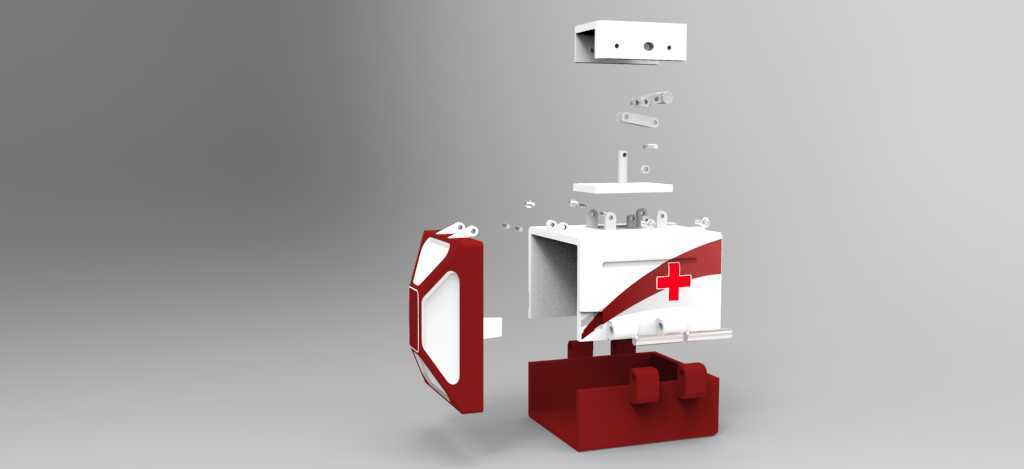

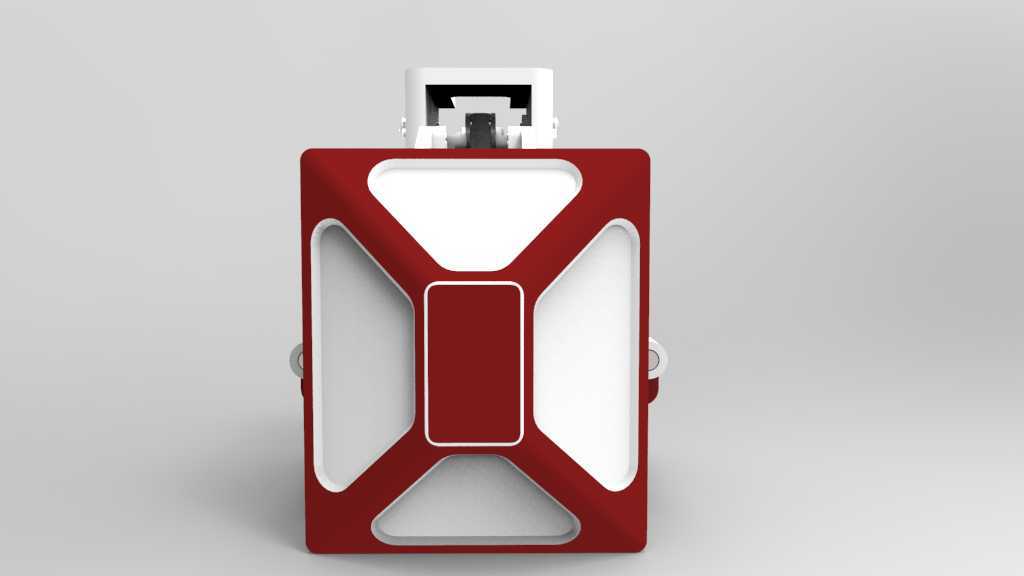

这款挂载储运舱主要面向应急医疗救援场景设计，适配多旋翼工业无人机的底部挂载接口，解决复杂地形、交通阻断场景下急救物资的快速投送需求，比如山区搜救、城市突发公共卫生事件、灾害现场的急救药品、小型医疗耗材、血液样本的短距离转运任务。从结构设计来看，舱体采用上下分体式快装结构，顶部预留的安装槽位可直接匹配无人机常用的快拆挂载座，安装接触面做了防滑限位处理，飞行过程中不会出现横向窜动，整体挂载重心控制在无人机中轴线下方，避免挂载后影响无人机的飞行姿态稳定性。舱体外形做了切角流线处理，降低飞行过程中的风阻，外露的边角均做了R3以上的圆角过渡，既避免3D打印过程中出现应力集中翘曲，也能防止投送过程中剐蹭操作人员或周边物体。舱体侧面设置的红十字标识采用内嵌式结构设计，不会因为飞行气流冲刷、落地磕碰出现标识脱落，方便地面救援人员快速识别物资类型。舱体的密封结构采用凹凸槽配合设计，配合3D打印耗材本身的防水特性，可在小雨、扬尘天气下正常使用，避免内部装载的医疗物资受潮、被污染。舱体前部设置的两个卷筒式固定位，可用来固定止血绷带、医用胶带这类卷状耗材，拿取时无需完全打开舱盖，缩短现场急救的物资取用时间。从安装边界来看，舱体整体宽度控制在常用工业无人机的脚架间距范围内，挂载后不会遮挡无人机的下视传感器与起降摄像头，保证无人机的避障与精准降落功能正常使用。舱体内部做了可调节的分隔槽，用户可根据单次投送的物资类型调整内部格挡位置，适配不同尺寸的医疗物资装载需求，整体壁厚根据3D打印工艺特性设置为2mm，兼顾结构强度与打印效率，普通FDM3D打印机即可完成整舱制作，无需额外的支撑结构，打印完成后仅需简单去除毛边即可组装使用。舱盖与舱体的连接采用隐藏式卡扣设计，外部无突出的锁扣结构，飞行过程中不会出现意外脱开，地面人员取用时仅需按压侧边卡扣即可快速开启舱盖，无需额外工具，适配应急场景下的快速操作需求。
