链传动叉式手动起重提升机构设计

项目分类:起重机 发布时间:2026-05-26 ID:1158568
  • 链传动叉式手动起重提升机构设计
  • 链传动叉式手动起重提升机构设计
  • 链传动叉式手动起重提升机构设计
  • 链传动叉式手动起重提升机构设计
  • 链传动叉式手动起重提升机构设计
  • 链传动叉式手动起重提升机构设计
  • 链传动叉式手动起重提升机构设计
  • 链传动叉式手动起重提升机构设计
  • 链传动叉式手动起重提升机构设计
  • 链传动叉式手动起重提升机构设计
  • 链传动叉式手动起重提升机构设计

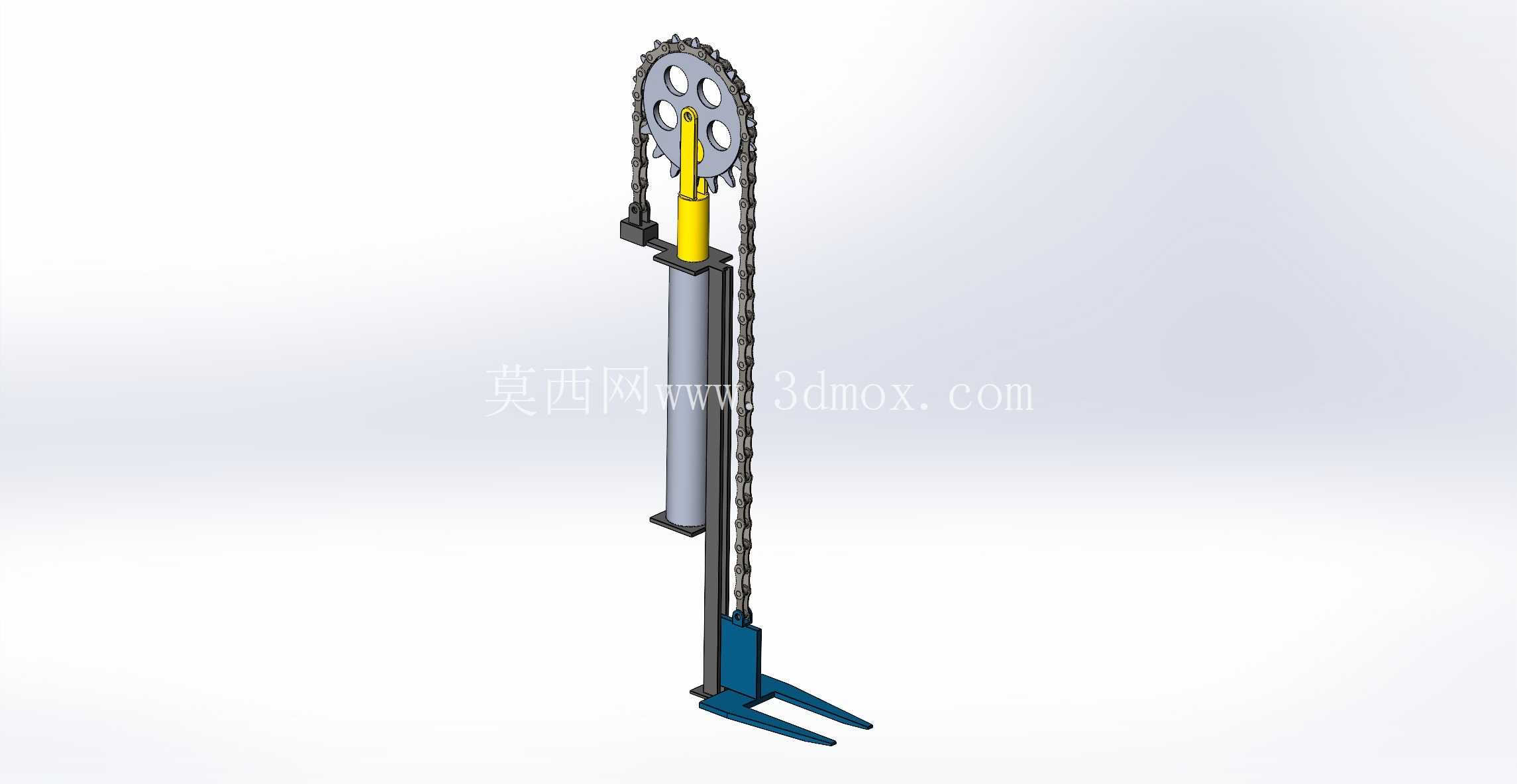

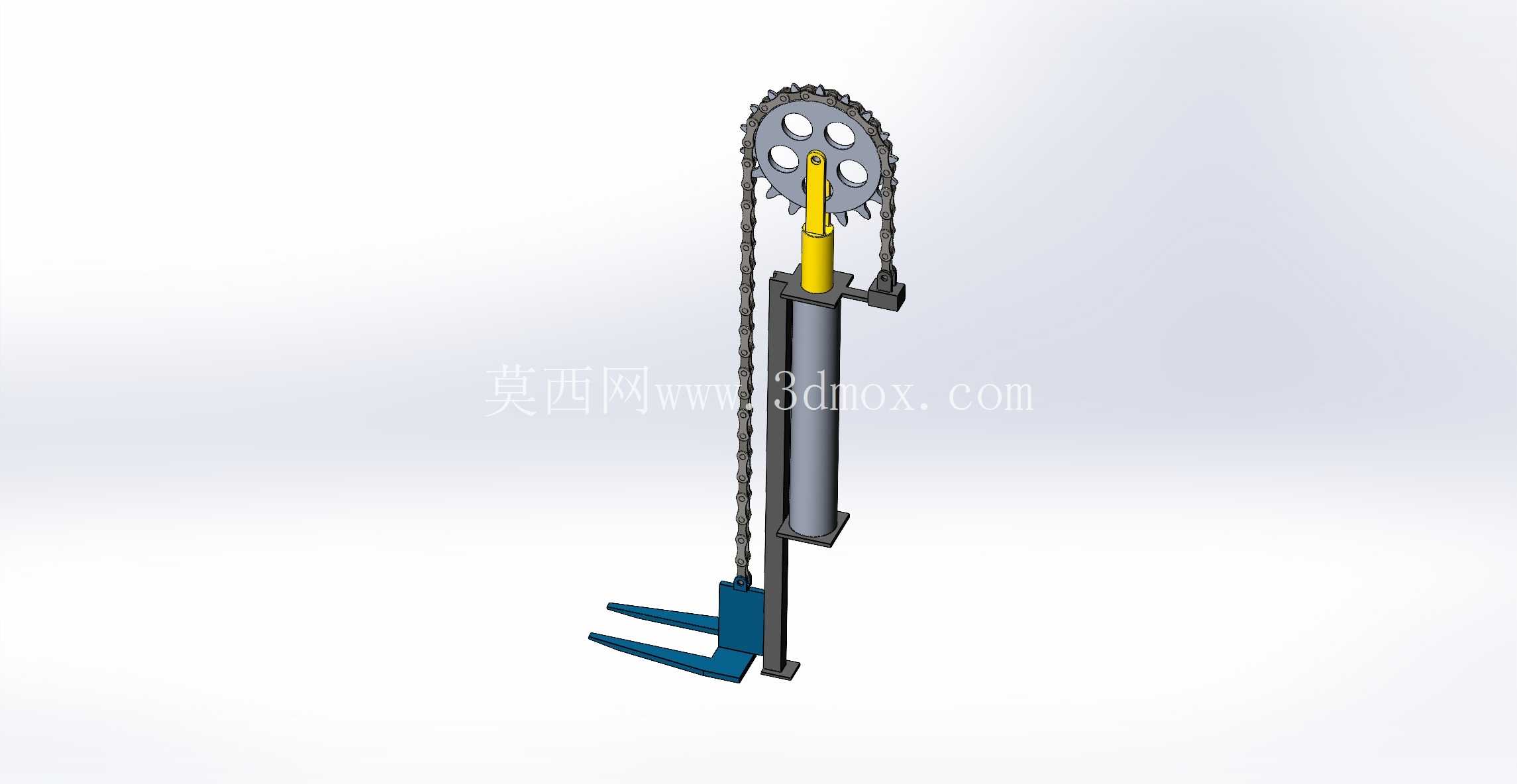

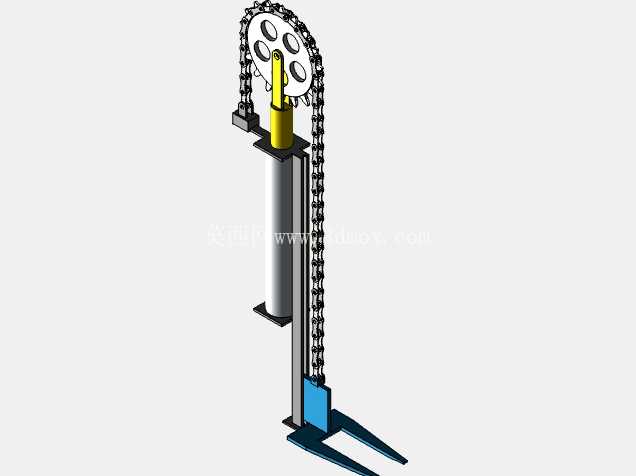

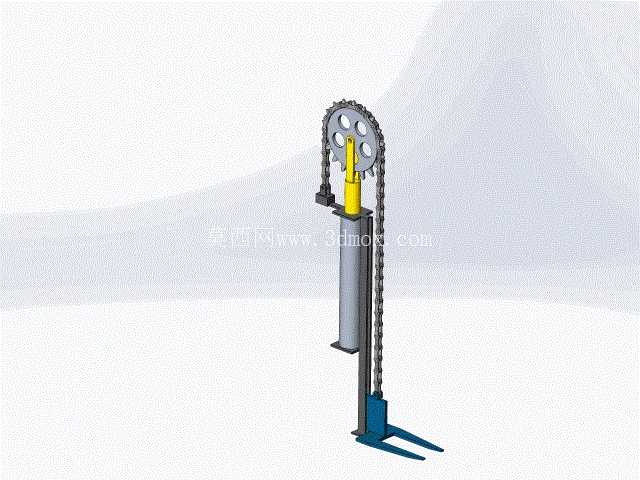

  这款链传动叉式提升机构,主要面向狭小作业空间内的轻载货物垂直转运场景,常见于仓储零散物料堆高、工位间小型工件上下料、维修作业中零部件举升等工况,区别于大型电动起重设备,它无需外接动力源,完全依靠手动操作即可完成载荷提升,在无供电、防爆要求高的作业区域有不可替代的使用价值。从结构功能来看,整套机构以立式立柱作为核心承载基体,立柱采用空心型材设计,内部嵌套滑动导向的活塞杆结构,活塞杆顶端与链轮安装座刚性连接,链轮轴上固定大节距传动链轮,环形起重链条绕过链轮,一端与立柱下部的叉架连接座固定,另一端延伸至操作端,通过拉动链条即可带动链轮转动,进而驱动活塞杆沿立柱内壁做垂直方向的直线往复运动,实现叉架的升降动作。

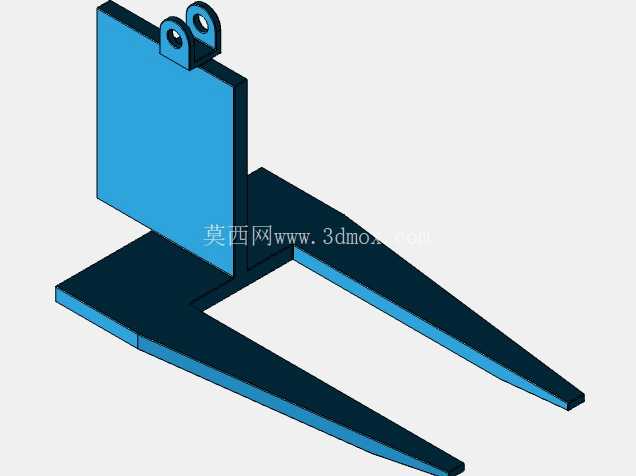

  底部的叉形承载件采用双叉齿平行布置结构,叉齿间距参考常规托盘、料箱的底部插槽尺寸设计,可直接插入标准周转箱、小型工装托盘的底部插槽,无需额外辅助吊具即可完成载荷托举,叉齿根部与升降滑座采用螺栓连接,可根据实际承载的物料尺寸更换不同长度、间距的叉齿,适配不同规格的被转运物件。设计过程中,首先对额定承载工况下的立柱受力做了校核,立柱截面的抗弯模量满足150kg额定载荷下的挠度要求,活塞杆与立柱内壁的配合间隙控制在0.2-0.5mm之间,既保证滑动顺畅无卡滞,又避免间隙过大导致升降过程中出现偏摆晃动。

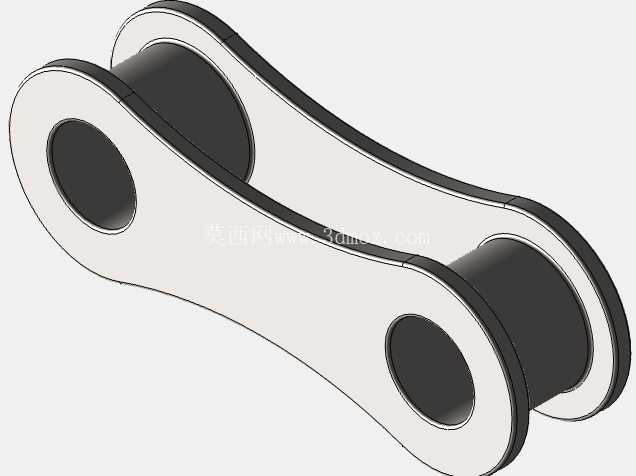

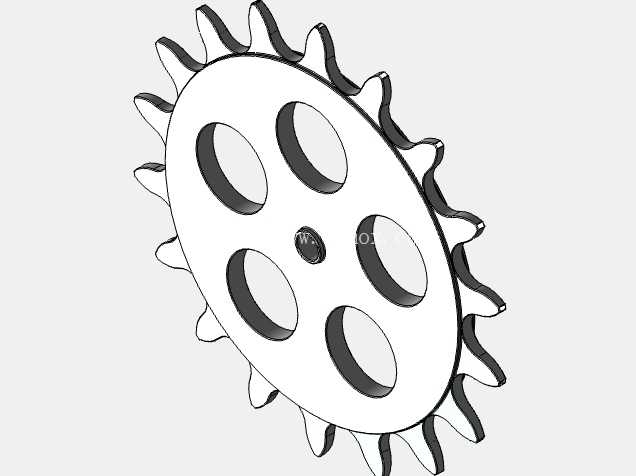

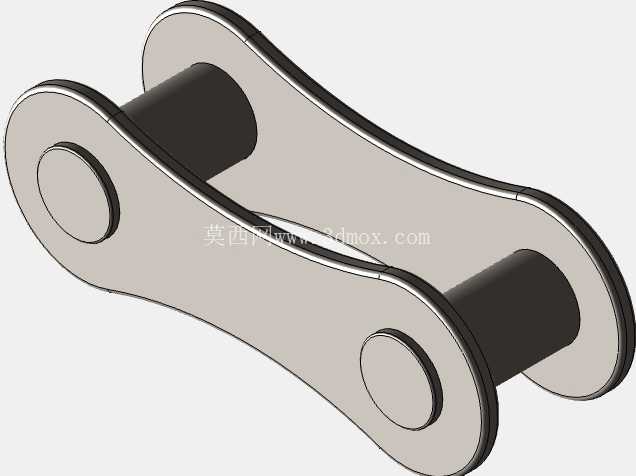

  链轮的齿形按照标准滚子链参数设计,节距匹配配套链条的尺寸,保证链条与链轮啮合过程中无跳齿、卡链问题,链轮两侧加装挡边,防止链条在传动过程中从链轮槽内脱出。链条的安全系数选取为5倍额定载荷,避免长期使用中链条出现拉伸断裂风险。安装边界方面,整套机构的底座采用法兰式安装结构,底部四个安装孔的孔位按照常见的固定式工位安装尺寸设计,可直接通过膨胀螺栓固定在混凝土地面,也可加装脚轮组件改装为移动式起重设备,机构整体的垂直投影尺寸控制在0.4平方米以内,占用地面空间极小,适合在狭窄的通道、工位旁布置。

  立柱的总高度按照常规作业的最大提升高度设计,最大提升行程满足1.2米的举升需求,可覆盖从地面到普通工作台面、货架低层的高度范围,操作端的链条下垂长度适配成年人站立操作的手臂高度,操作人员无需弯腰或登高即可完成升降操作。在细节结构上,链轮轴与安装座之间加装滑动轴承,降低转动过程中的摩擦阻力,手动拉动链条时的操作力控制在150N以内,单人即可轻松完成满载工况下的提升动作。立柱侧面设置有等距分布的定位孔,当叉架提升到指定高度后,可插入安全销锁定活塞杆位置,防止载荷意外下坠,提升作业过程中的安全性。叉齿的上表面做了防滑处理,增加与被承载物料底部的摩擦力,避免提升过程中物料滑移掉落。整套机构的结构件多采用标准型材与通用标准件加工,加工工艺性好,制造成本低,后期维护时仅需定期给链条、链轮、滑动配合面加注润滑脂即可,无需复杂的保养流程,适合中小规模的生产车间、仓储站点自行制作或选型使用。
