反向螺旋水平输送提升执行机构

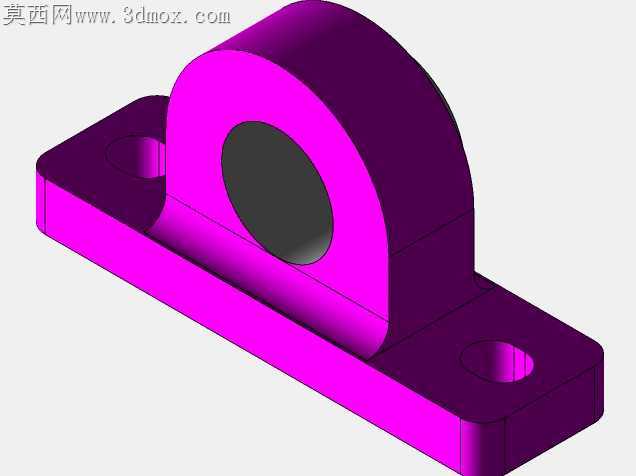

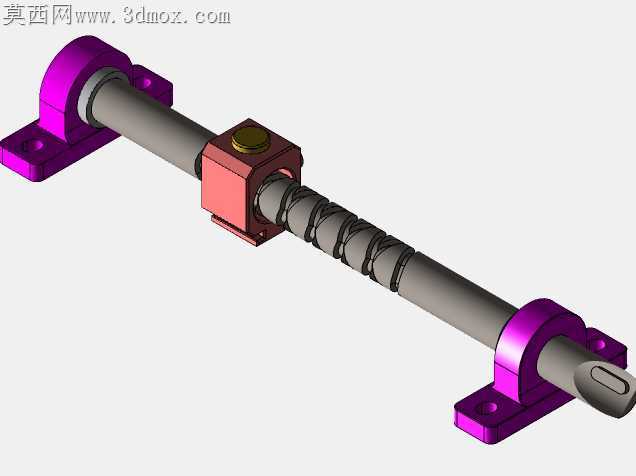

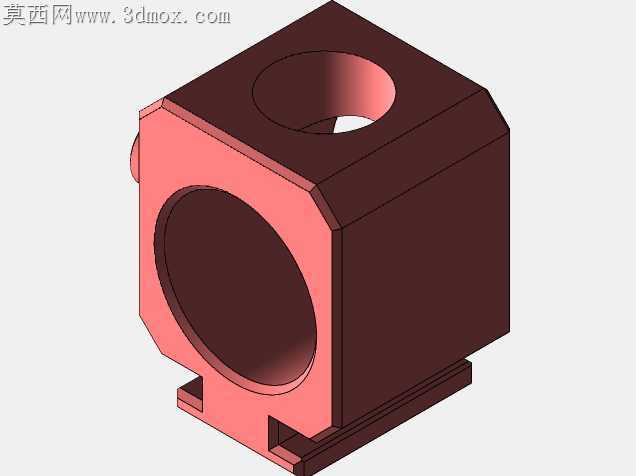

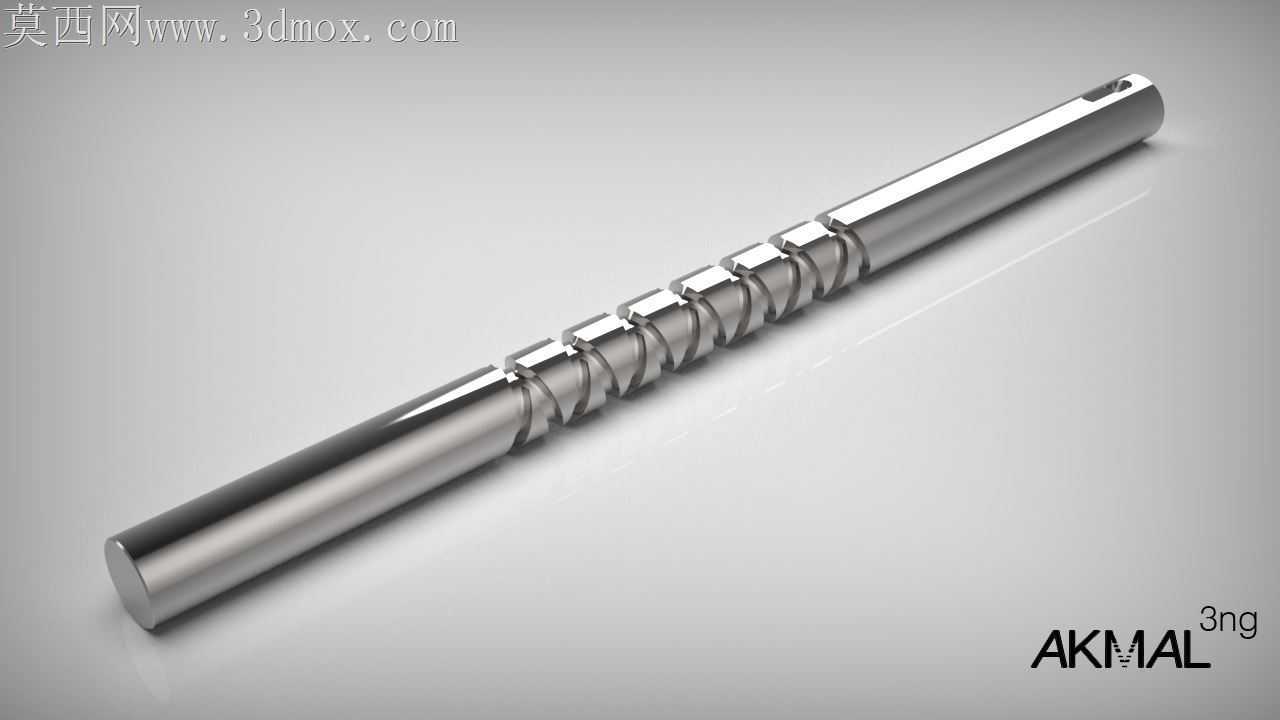

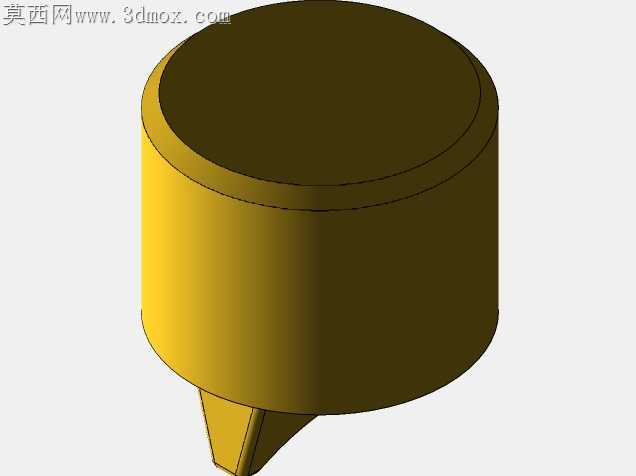

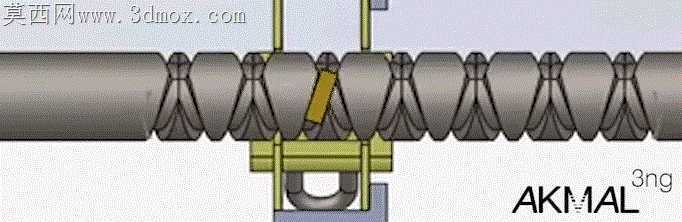

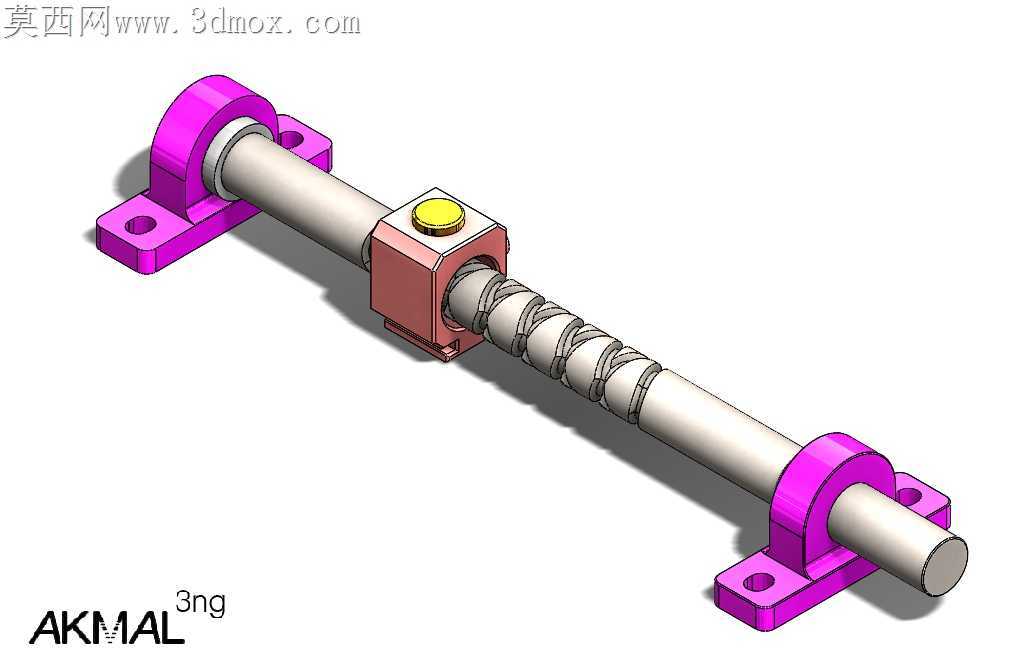

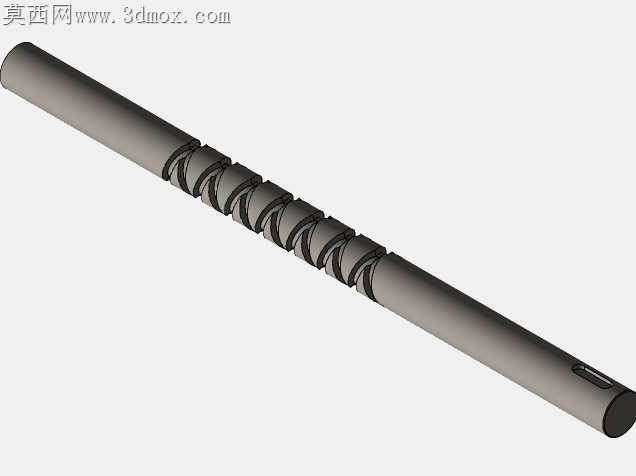

车间里小规格螺钉类零件的水平输送一直藏着容易被忽略的卡料痛点，常规单螺旋推送时，零件姿态不受控，容易卡在螺旋叶片和料槽侧壁的间隙里，尤其是带盘头的机螺钉，头部卡滞之后会连带整段输送段堵料，停机清理的时间往往比正常运行时间还长。这套反向螺旋水平提升结构，核心就是用两段旋向相反的螺旋叶片同轴布置，把输送过程中的零件姿态约束逻辑做了调整。反向布置的螺旋叶片在转动时，会给落在槽内的螺钉一个双向对中的作用力，不会让零件往单侧槽壁偏移，叶片边缘做了15度的倒角处理，不是尖锐的直角，避免螺钉头部卡在叶片和槽体的接缝处。下方的提升挂座和螺旋轴的配合间隙留了0.2mm的公差，既不会因为间隙过小出现运动卡涩，也不会因为间隙过大让小规格螺钉掉落到缝隙里。螺旋轴的叶片螺距不是统一尺寸，进料段的螺距比出料段大2mm，进料段大螺距能快速承接落下的零件，避免进料口堆料，出料段小螺距能把零件逐个分隔开，保证每次提升只带出单个零件，不会出现叠料的情况。和螺旋配合的导向槽内壁做了微弧处理，不是直角槽，零件在槽内滑动时不会被直角边剐蹭表面镀层，也减少了滑动阻力。挂接提升的拨叉位置刚好对准两段反向螺旋的中间交汇区，这个位置的零件姿态最稳定，都是顺着螺旋轴向排列，拨叉抬起时不会勾住零件的头部导致歪料。实际跑合测试的时候，M3到M6规格的盘头螺钉都能顺畅通过，不会出现卡滞，连续运行八小时的堵料率不到千分之一，比常规单螺旋结构的稳定性高很多。螺旋轴的两端支撑用的是带防尘盖的深沟球轴承，避免车间里的金属粉尘进到轴承滚道里磨损滚柱，延长维护周期。导向槽和螺旋轴的同轴度公差控制在0.1mm以内，装配时不用反复刮研调整，靠加工时的定位基准就能直接装配合格，减少现场装配的调试时间。叶片表面做了硬化处理，长期和金属零件摩擦也不会出现过早磨损，使用寿命比普通冷轧钢板做的螺旋叶片高三倍以上。
