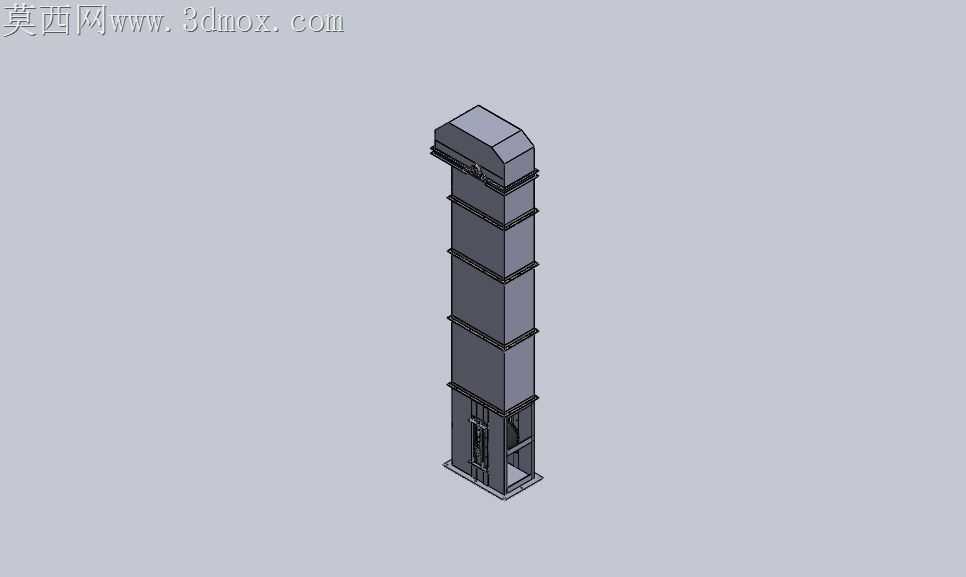

工业散料输送用立式斗式提升设备结构

散料垂直输送场景里，斗式提升机最常出现的卡料、壳体漏灰、检修门密封失效问题，大多在结构设计阶段就埋下了隐患。这款立式斗式提升结构在加工适配层面做了不少针对性调整，先看下部机座的框架设计，没有采用常见的整板折弯围焊结构，而是用等边角钢做内支撑骨架，外覆钢板分段拼接，这样的处理能避免整板焊接后的热变形翘曲，车间下料时普通剪板机就能完成板材裁切，不需要上大型折弯设备做超长边成型，加工门槛降低不少，拼接处的焊缝也能做分段满焊后打磨平整，不会出现整板折弯后转角处焊缝应力集中、使用半年就开裂漏料的问题。

上部的进料导向溜槽做了斜切导向角设计，角度刚好卡在散料自然堆积角的临界值，物料从进料口冲入时不会直接砸在料斗侧壁上，而是顺着斜面滑入料斗内部，既能减少料斗受冲击后的磨损，也能避免进料速度过快时物料在机座内部堆积堵料。溜槽和上部机壳的连接采用外翻边法兰加密封垫的结构，不是传统的插入式焊接，后期如果溜槽磨损严重，不需要割开整个壳体就能单独更换溜槽段，现场维护的工作量能减少六成以上。

中部的壳体段做了等距的加强筋压型，不用额外焊接加强筋条，板材自身的压型结构就能抵抗内部料斗运行带起的风压，薄钢板也能满足壳体刚度要求，整体重量比传统焊接加强筋的结构轻近两成，现场吊装时不需要动用大吨位起重设备，三四名工人配合手动葫芦就能完成段节拼接。检修门的位置设置在下部机座的张紧装置侧，门体四周嵌有一体式橡胶密封条，关门后通过快压锁扣压紧，不会出现传统螺栓压紧门开关麻烦、密封垫压合不均漏灰的问题，日常清理机座积料、调整牵引带张紧度时，单人两分钟就能完成门体开合。

料斗的安装座做了沉台设计，固定螺栓的头部完全沉入沉台内部，不会突出在料斗表面刮蹭壳体内部，也不会在运行时勾住散落的物料造成卡滞。机座底部预留了清料口的法兰安装位，平时用法兰盖密封，一旦出现物料返料堆积，不需要拆开整个机壳就能从清料口掏出积料，避免堵料过载烧坏驱动电机。整个结构的所有连接孔位都做了统一的模数设计，相邻段节的法兰孔完全互换，现场安装时不需要反复配打孔，哪怕是没有丰富安装经验的施工队，对照装配指引也能快速完成整机拼装，不会出现孔位错位需要现场返工的情况。
