立式斗式物料提升输送设备三维设计

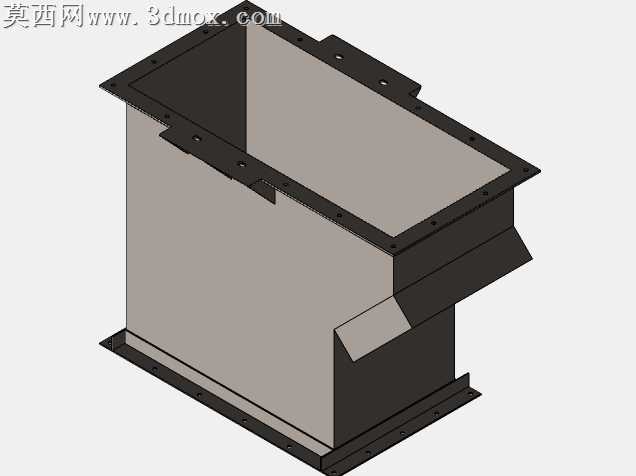

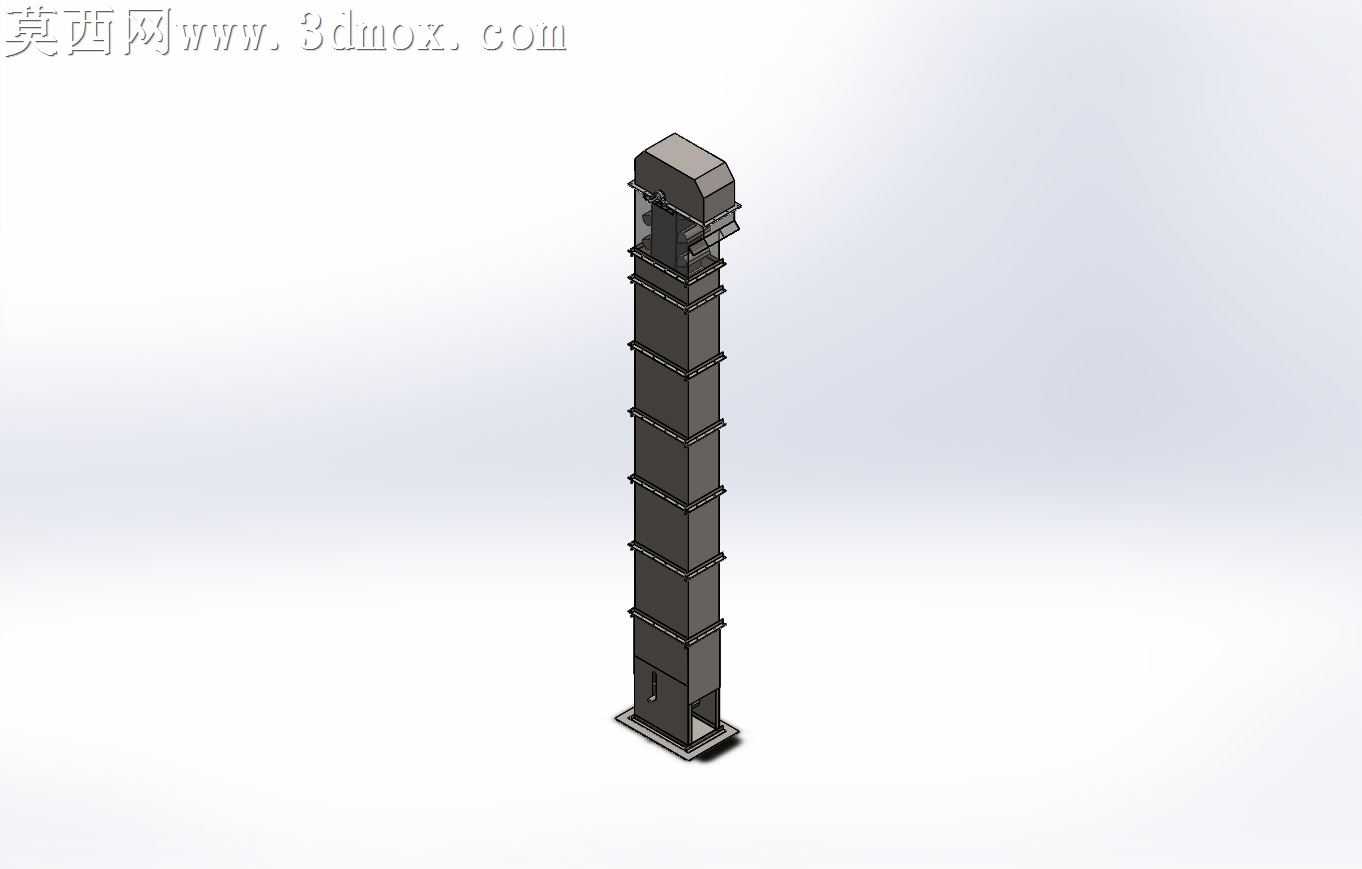

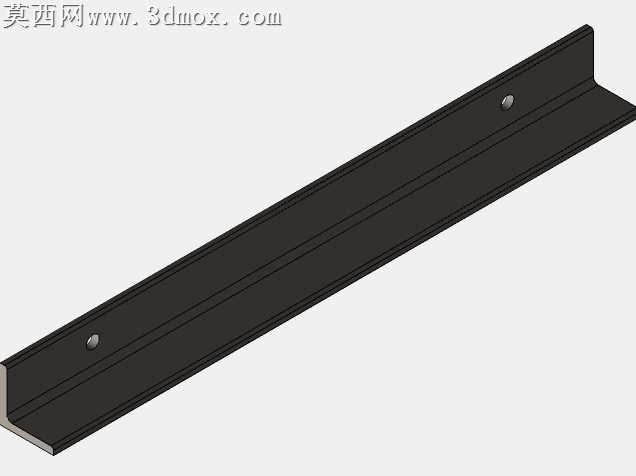

本作品为立式斗式提升机三维设计成果，采用SolidWorks完成全参数化建模，同步生成STEP、IGES通用交互格式文件，可适配多数主流三维设计软件打开编辑，同时配套完成了对应渲染文件，能够直观呈现设备的真实外观与装配状态。建模过程严格遵循机械设计规范，采用自底向上的装配建模思路，先逐一完成各组成零部件的独立建模，再按照实际装配约束关系完成总装，确保各部件间的配合间隙、装配逻辑完全符合实际生产制造的装配要求。设备整体采用立式塔状分段式结构设计，从下到上依次包含底部进料段、中间标准机壳段、顶部驱动出料段三大核心组成部分，各段机壳采用法兰拼接结构，通过螺栓紧固件完成连接，既保证了整机的结构刚性，也便于设备的运输、现场安装与后期维护检修。模型对设备细节进行了完整还原：底部设置进料接口与张紧机构安装位，可配套张紧装置调节内部牵引构件的张紧度，避免运行过程中出现打滑、跑偏问题；中间段为多节标准化机壳单元，内部预留牵引构件与料斗的运行空间，机壳外部设置加强筋结构提升壳体抗变形能力；顶部集成驱动单元安装位与出料溜槽结构，可配套驱动电机、传动轮组件实现动力输入，完成物料的高位卸料输出。材质设置上，针对设备不同部件的实际应用场景匹配对应材质属性：机壳、机架等结构件采用碳素钢材质，表面做哑光深灰漆处理呈现工业设备质感；料斗部件采用耐磨钢材材质，模拟实际使用中的耐磨特性；紧固件、传动部件采用金属光亮质感，区分不同功能部件的视觉差异。渲染阶段采用工作室环境光源，通过多角度打光凸显设备的立体结构与分段装配特征，阴影效果柔和自然，能够清晰展示设备的整体轮廓与各部分的结构层次。设计过程中充分考虑了斗式提升机的实际工况需求，整体结构紧凑，占地面积小，可实现粉状、颗粒状等散状物料的垂直连续输送，适用于粮食、建材、化工等多个行业的散料输送场景，模型完整保留了各零部件的建模参数与装配约束关系，可直接用于后续的工程图生成、方案演示、结构优化改进等工作，具备较高的实际参考与应用价值。
