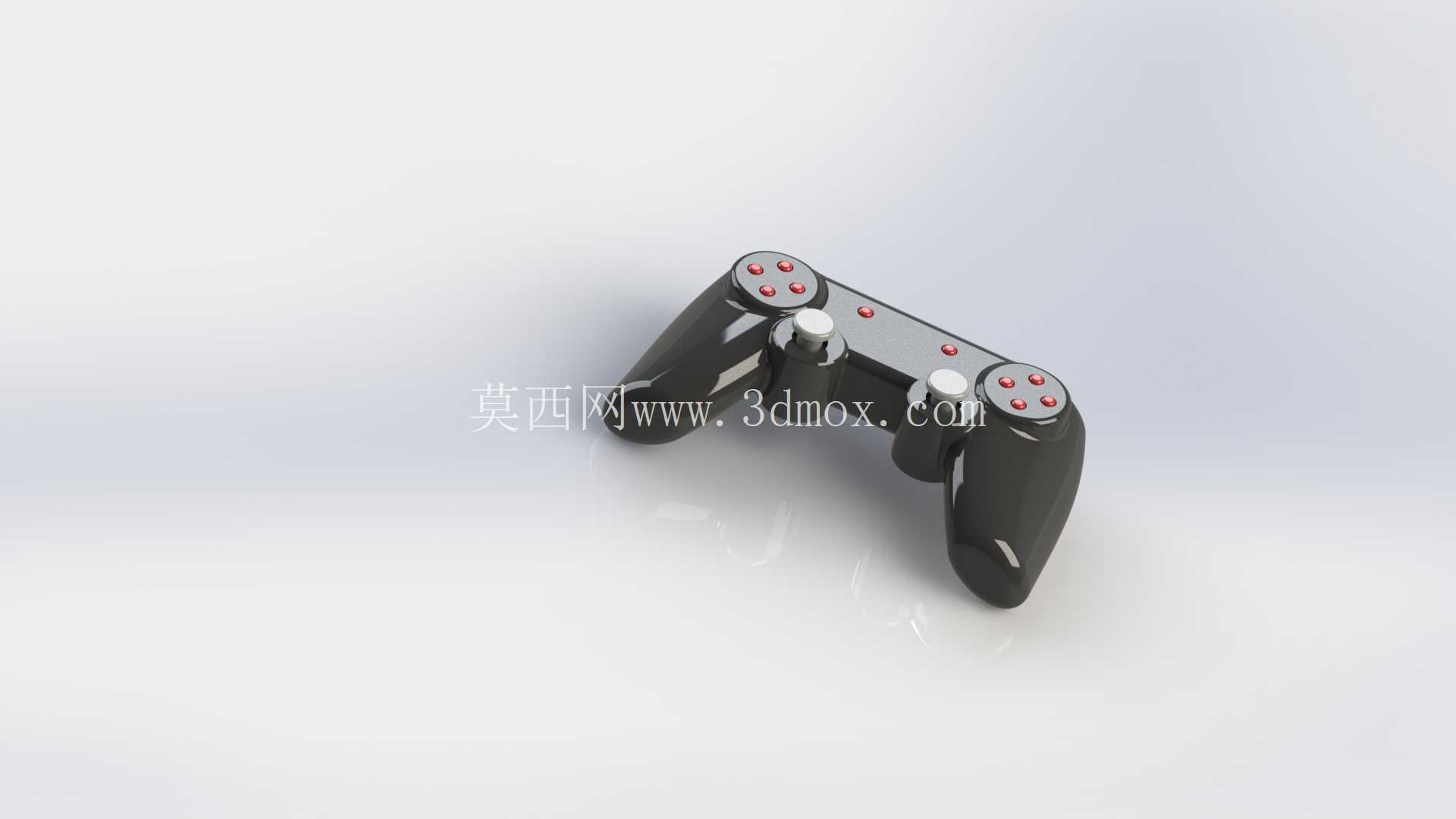

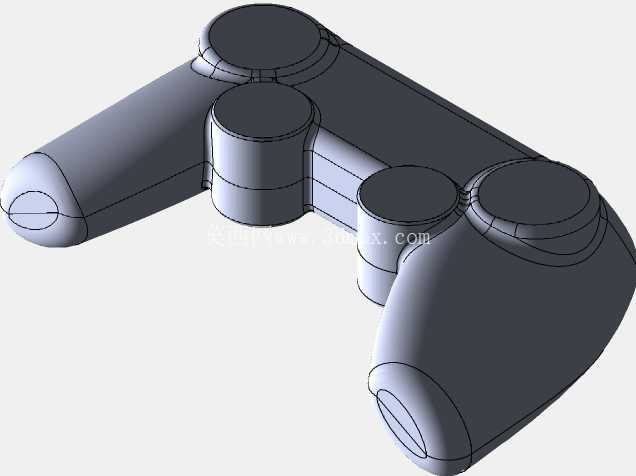

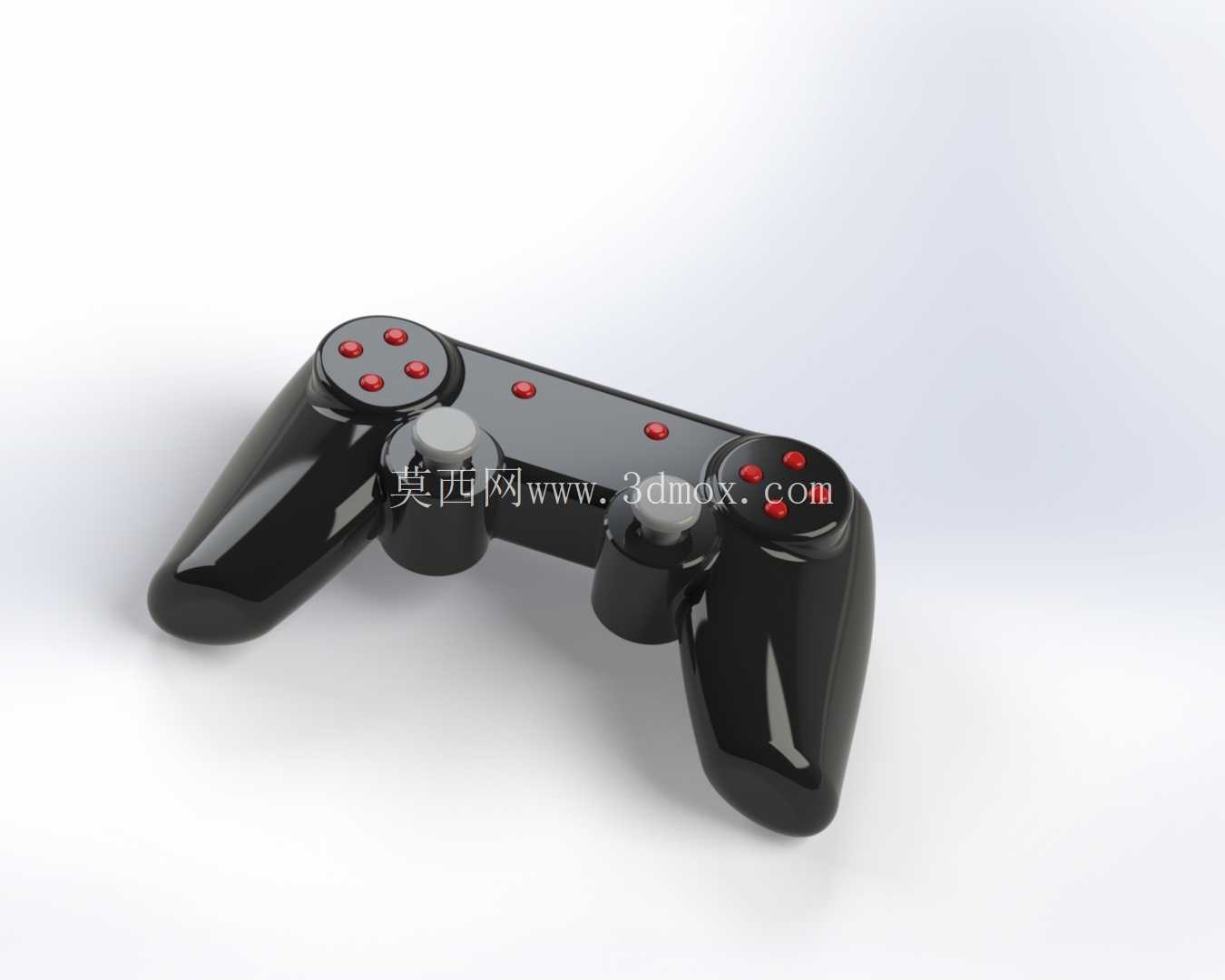

家用游戏手柄外观结构三维数模

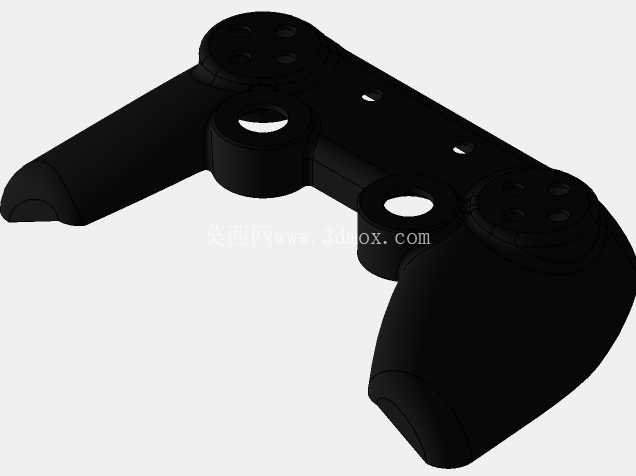

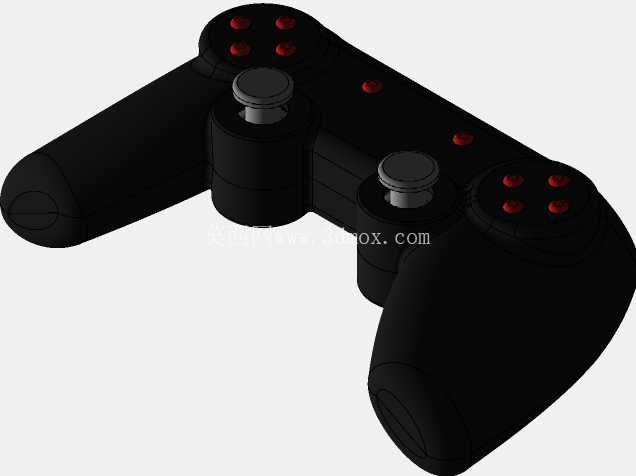

　　这款手持游戏控制器的结构设计，首先围绕长时间握持的人机工程需求展开，左右握把采用贴合手掌自然弯曲的弧面过渡，外壳壁厚均匀控制在2.2mm，适配注塑成型的工艺要求，同时预留了内部电路板、按键触点、震动马达的安装空间，握把内侧做了0.8mm的内凹防滑纹理区域，避免长时间游戏过程中手汗导致的滑脱问题。从功能布局来看，正面左侧设置四向方向控制按键，右侧布置四个动作功能按键，中间区域预留了两个类比摇杆的安装位，摇杆的摆动角度设计为±25°，满足大部分游戏的操作行程需求，按键的键帽高度突出外壳表面4mm，按压行程设定为1.5mm，触发压力控制在60g左右，兼顾按压反馈感与长时间操作的舒适度，中间位置还预留了功能选择按键的安装位，所有按键的触点位置都对应内部PCB板的焊盘位置，装配间隙控制在0.1mm以内，避免按键卡滞的问题。

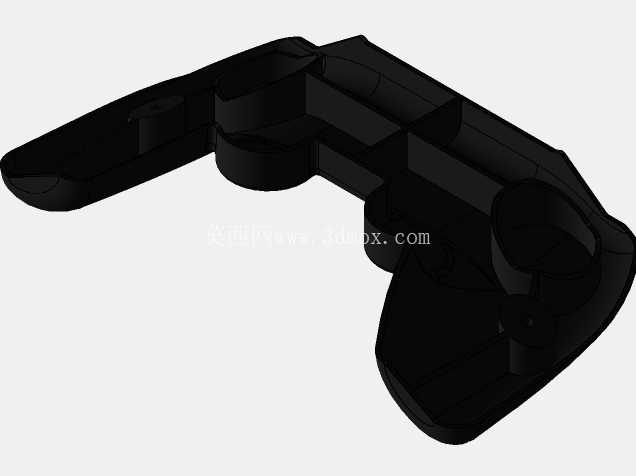

　　在结构强度设计上，外壳上下盖采用卡扣加螺丝的组合固定方式，卡扣均匀分布在外壳四周，间距控制在30mm以内，螺丝柱设置在握把根部、中间框架等受力集中的位置，螺丝柱内径设计为2.2mm，适配M2自攻螺丝，柱体周围做了三角加强筋，避免螺丝锁附时出现柱体开裂的问题，握把内部预留了配重块的安装槽，可以根据实际握持手感需求添加10-20g的配重块，调整整机的重心位置，让握持时的重量分布更均匀。

　　从外形安装边界来看，整机横向最大宽度为155mm，纵向握把末端到顶部按键的最大高度为110mm，外壳最大厚度为55mm，所有外表面的圆角半径最小为1.5mm，避免锐边划伤用户，外壳表面采用高光免喷涂的设计方案，分型线设置在侧面中间位置，方便注塑模具的加工与后续的飞边处理，左右握把的对称度公差控制在0.2mm以内，保证外观的一致性。在实际应用场景中，这类手柄可以适配家用游戏主机、PC端游戏平台，内部结构预留了蓝牙模块与锂电池的安装空间，可以支持有线与无线两种连接模式，无线版本的电池仓设置在握把内部，电池容量可以根据续航需求选择300-800mAh的规格，仓盖采用卡扣式固定，方便用户更换电池，外壳上还预留了USB接口的开孔位置，开孔尺寸精准适配标准Micro-B或者Type-C接口，接口周围做了0.5mm的凸台，避免插拔数据线时刮花外壳表面。

　　设计过程中还考虑了跌落测试的要求，四个角位置的外壳壁厚做了局部加厚，加厚区域壁厚达到2.8mm，内部对应位置设置了缓冲筋位，跌落时可以分散冲击力，保护内部的电路板与电子元件，按键周围的间隙控制均匀，避免跌落之后出现按键错位无法回弹的问题，摇杆的基座部分采用独立的固定结构，通过两颗螺丝固定在内部的支撑框架上，保证摇杆操作时的结构稳定性，不会因为长时间大力操作出现基座松动的问题。
