仿人划桨小船趣味机械传动结构

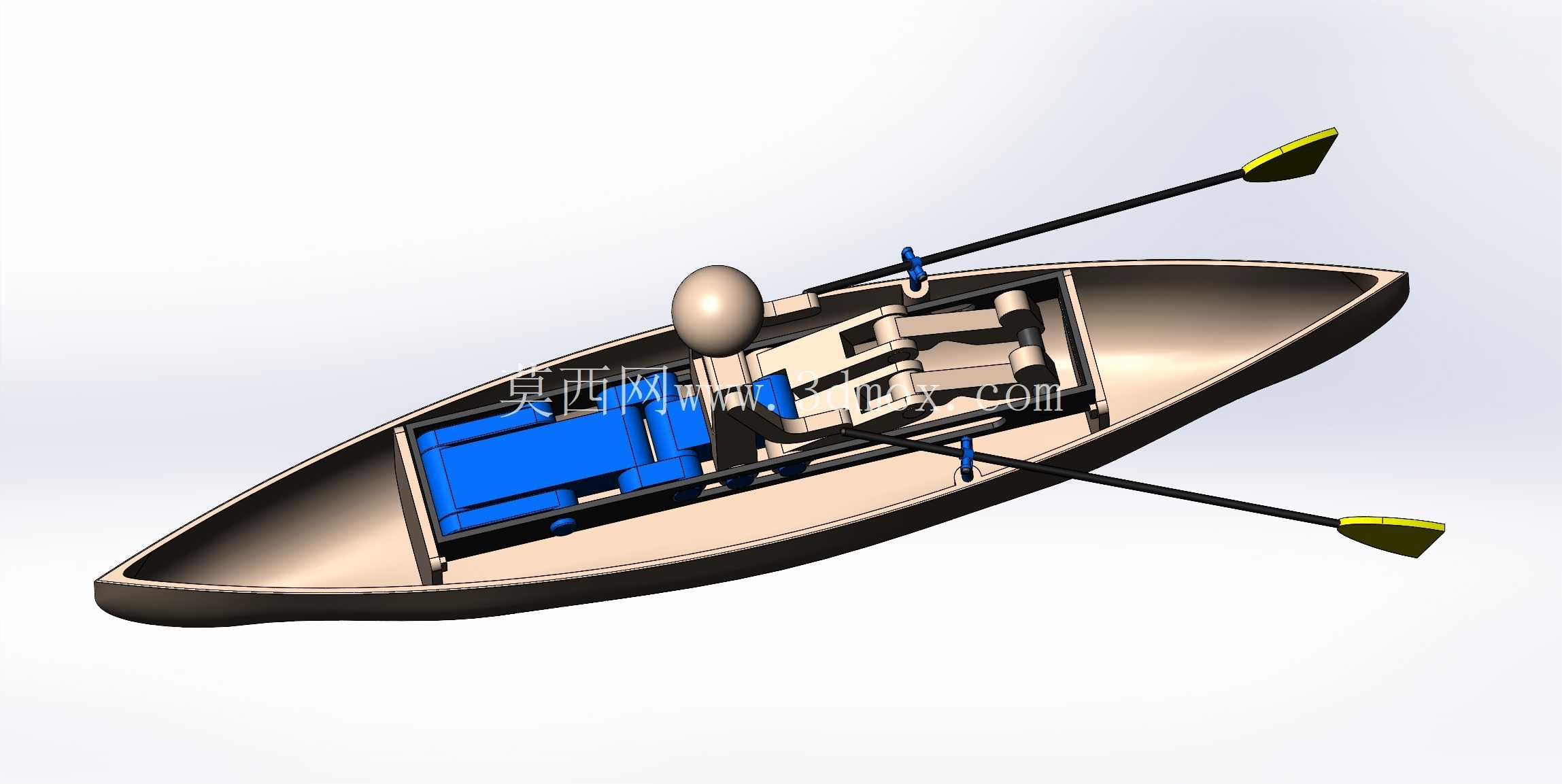

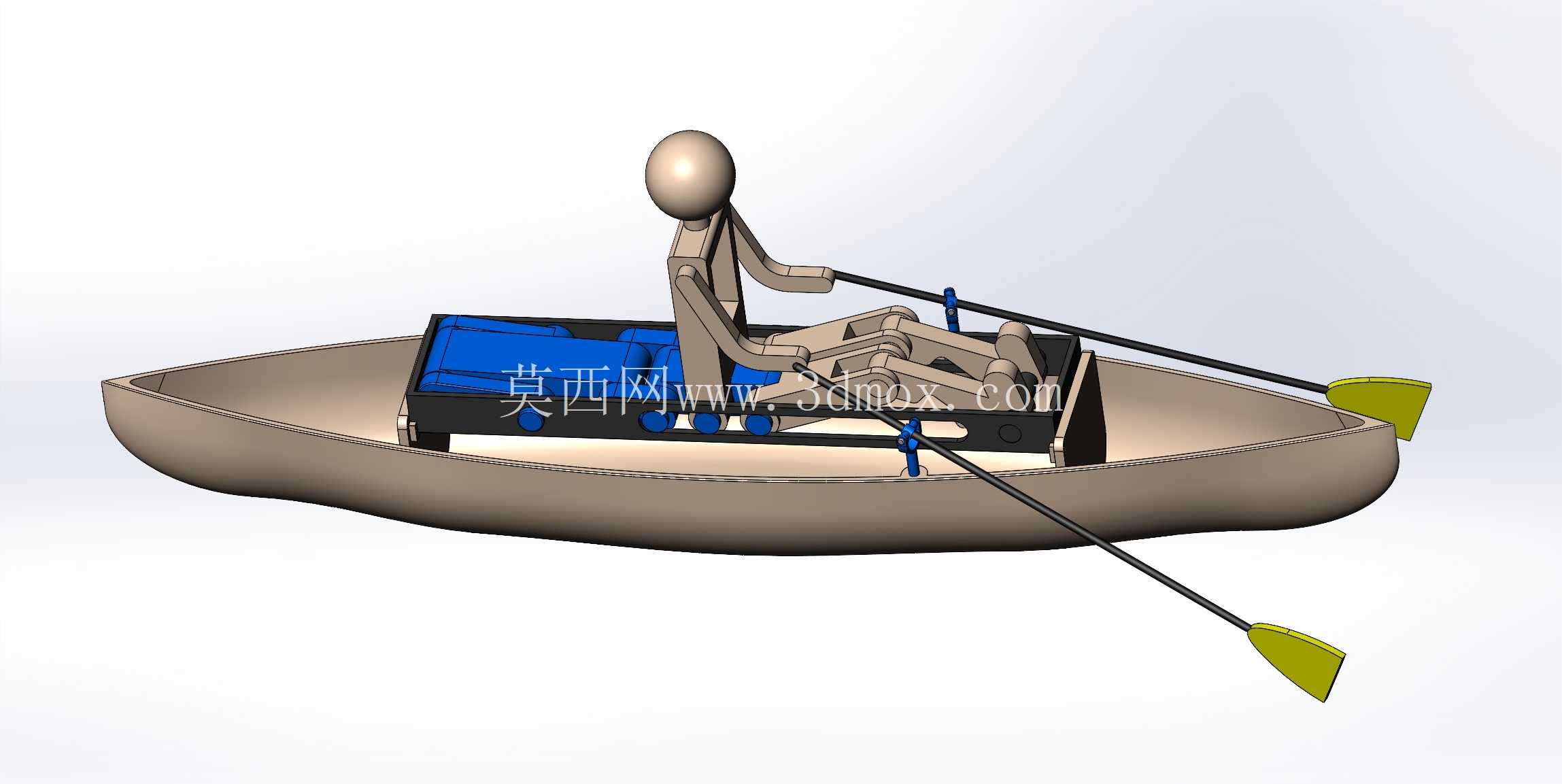

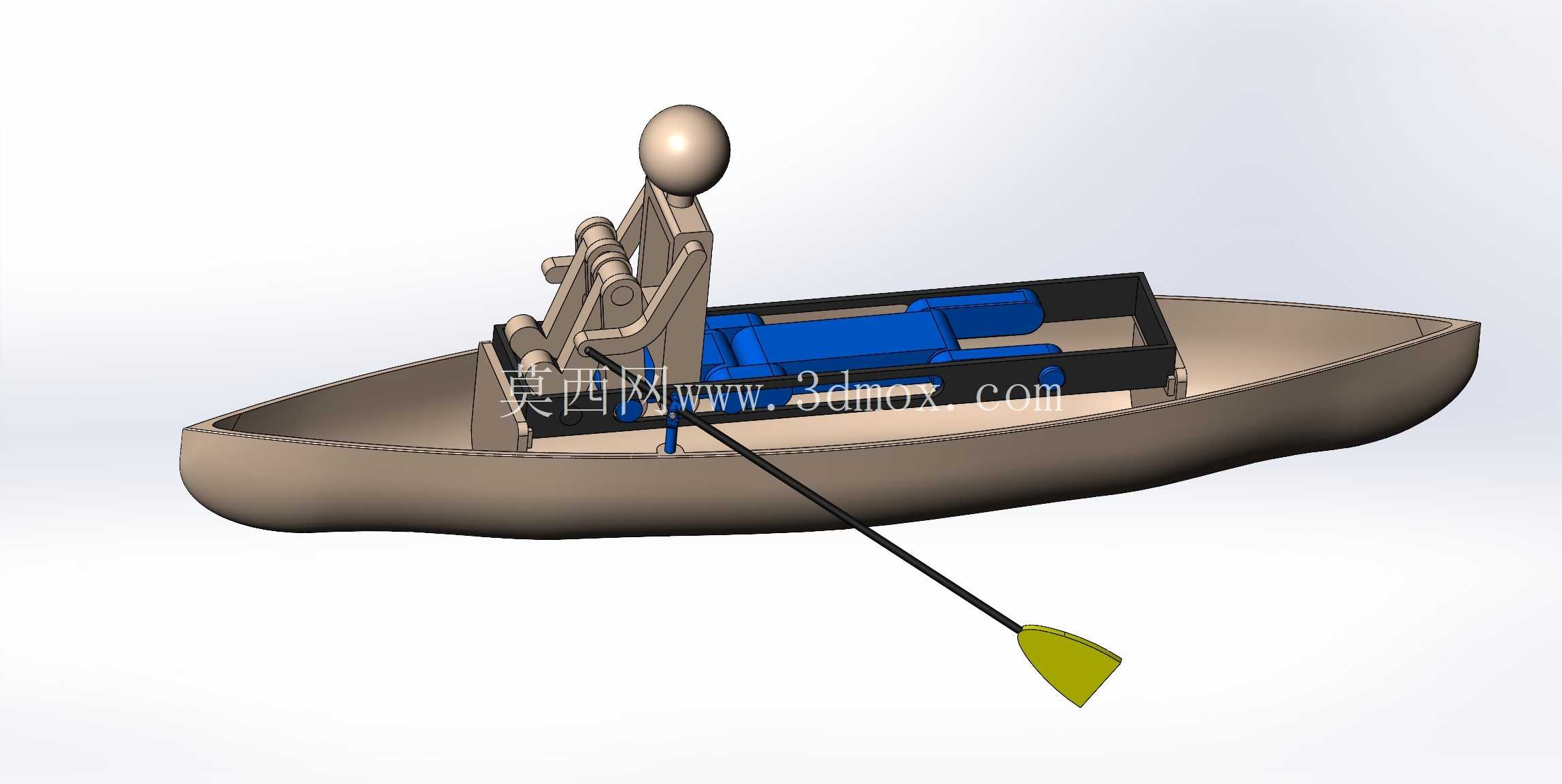

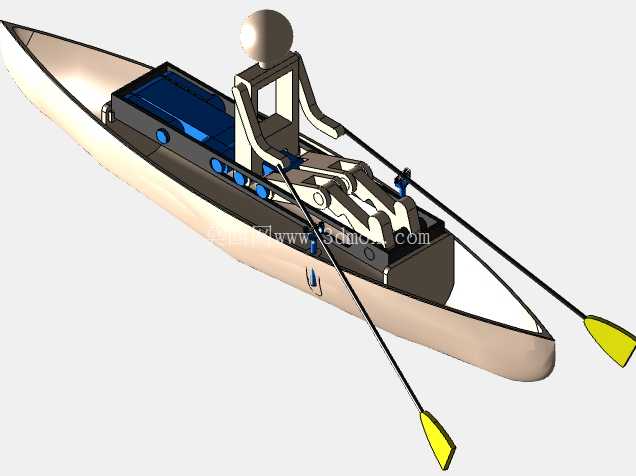

　　这套划桨小船机械结构，核心是通过内置的曲柄连杆传动，实现仿人划桨的连贯动作，可直接应用于科教演示模型、桌面趣味机械摆件、儿童益智拼装玩具等场景，也可作为机械原理课程中连杆传动、运动转换的具象教学载体，帮助学习者直观理解旋转运动到往复摆动的转换逻辑。从功能特性来看，整套机构完全集成在船型壳体内部，外露部分仅为仿人造型的摆臂与船桨，传动过程中所有运动副均做了限位设计，避免桨叶摆动幅度过大触碰船身造成卡滞，仿人造型的上半身随划桨动作同步小幅俯仰，还原真实划船时的肢体姿态，动作流畅无突兀顿挫。

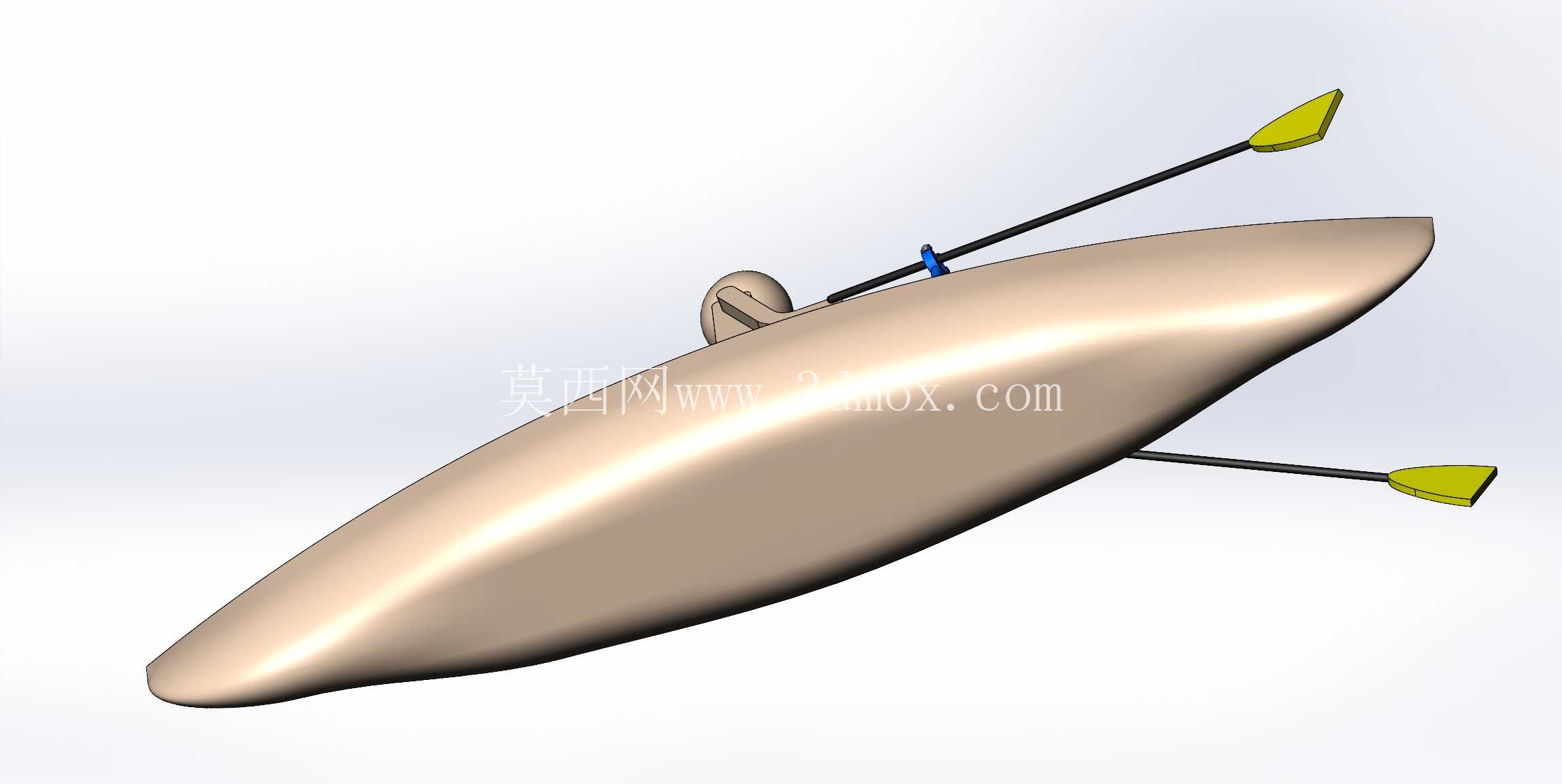

　　设计思路上，首先确定船身的水线轮廓，采用浅吃水的平底造型，降低整体重心，保证放置在平面或水面时的稳定性，船身内部预留的传动安装腔尺寸经过反复校核，将曲柄轮、连杆、转轴的安装位全部排布在腔体中下部，进一步压低整机重心，避免动作过程中出现侧翻。传动部分采用单输入轴设计，可外接微型电机驱动，也可通过发条储能结构实现无电源自主运行，曲柄的偏心距经过多轮运动仿真调整，匹配桨叶的入水角度与划动行程，保证每一次划动的摆角都在合理区间，既不会出现桨叶竖直戳击承载面的问题，也不会因摆角过小导致动作观感失真。仿人造型的躯干部分与摆臂为铰接连接，铰接点位置参考人体上肢肩关节的活动范围设定，连杆与摆臂的连接点对应人体肘关节位置，通过两个铰接点的联动，实现划桨时大臂带动小臂的自然摆动轨迹，而非单一转轴的生硬旋转。外形尺寸方面，船身整体为狭长型流线轮廓，长度方向的尺寸控制在适配常规桌面摆放的范围，宽度方向预留足够的传动安装空间同时，保证两侧船舷对称，船首做微翘处理，降低行进时的正面阻力，船尾为平直造型，可方便加装微型舵件实现方向控制。

　　安装边界上，内部传动组件的安装基准面与船身内底面完全贴合，所有转轴的支撑座均设计为与船身一体的凸台结构，无需额外加装固定支架，减少装配零件数量，输入轴的端部伸出船身尾部，可直接连接驱动件，外接驱动时的轴向与径向跳动公差控制在小间隙配合范围内，避免传动过程中出现异响或卡滞。桨叶部分采用轻量化的扁平造型，与桨杆为刚性连接，桨杆与摆臂末端的连接位设计有角度调节槽，可根据实际驱动速度调整桨叶初始角度，适配不同的运行场景，比如在水面漂浮使用时可将桨叶入水角度调大，获得更大的推进力，在桌面作为摆件演示时可将角度调小，避免桨叶摩擦桌面造成磨损。

　　整套结构的运动副全部采用间隙配合，无需额外添加润滑介质即可长时间顺畅运行，所有零件均为规则几何造型，无复杂曲面结构，可直接通过注塑工艺批量生产，也可通过3D打印制作单件样机，装配时仅需通过销轴连接各连杆部件，无复杂的装配工序，适合作为机械入门学习者的拆装练习案例。在实际测试中，这套机构在额定输入转速下，划桨动作的循环周期稳定，仿人部件的摆动与桨叶的划动完全同步，无运动干涉点，船身整体在动作过程中晃动量极小，无论是静态展示还是动态运行都具备较好的观感，同时内部预留的空腔还可加装小型配重块，进一步调整吃水深度，适配不同密度的水面使用场景。
