小型动力气垫船爆炸视图结构设计方案

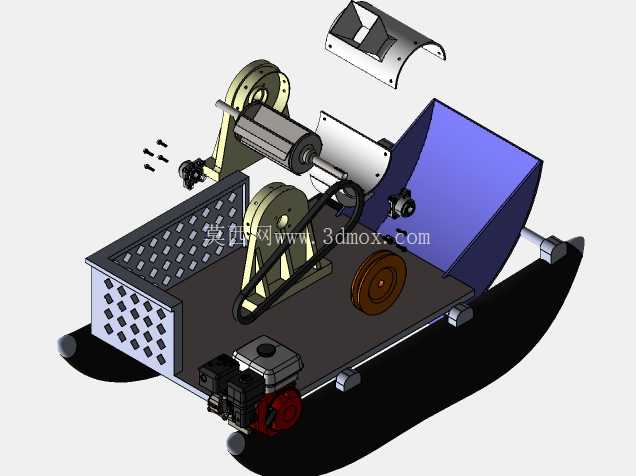

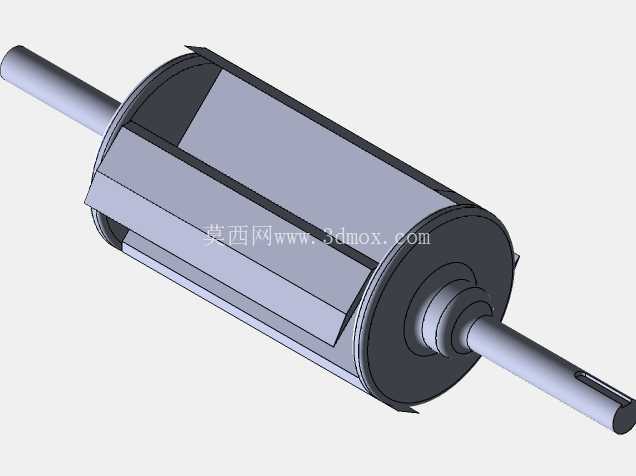

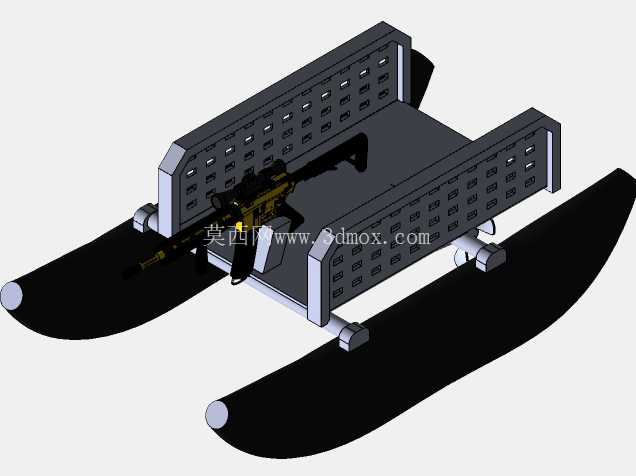

　　这套小型动力气垫船的三维结构设计，面向近岸浅滩、湿地沼泽等常规排水型船舶无法通行的作业场景，可承担浅区物资转运、水文巡检、滩涂作业通勤等实际功能，整套模型采用爆炸视图呈现所有装配层级的零件关系，能直观看到每一个结构件的装配位置与配合逻辑，方便结构设计人员拆解分析各系统的布局逻辑。从功能特性来看，该船体采用双浮筒式充气底壳作为承载基础，浮筒外侧做了圆弧过渡处理，可减少靠岸时与硬质障碍物的磕碰损伤，底壳上方的承载平台采用冲孔铝板结构，既降低整体自重，又能避免平台表面积水，同时预留了设备安装的固定孔位，可根据作业需求加装小型置物筐、探测设备支架等拓展部件。动力系统采用小型内燃发动机作为动力源，通过皮带传动结构将动力输出至后部的推进风轮，同时分出部分动力驱动垫升风机，在船体底部与地面/水面之间形成高压气垫层，大幅降低行进阻力，这种分动式的传动布局，能让垫升力与推进力的匹配更灵活，在不同载重工况下可通过调整皮带轮直径改变传动比，适配不同的作业环境需求。设计过程中优先考虑了野外作业的维护便捷性，所有传动部件均采用外露式布局，不需要拆解船体主结构就能完成皮带更换、火花塞检修、紧固件复紧等日常维护操作，发动机安装位设置了橡胶减震垫，可抵消发动机运转时的高频振动，避免振动传递到承载平台影响搭载设备的稳定性。

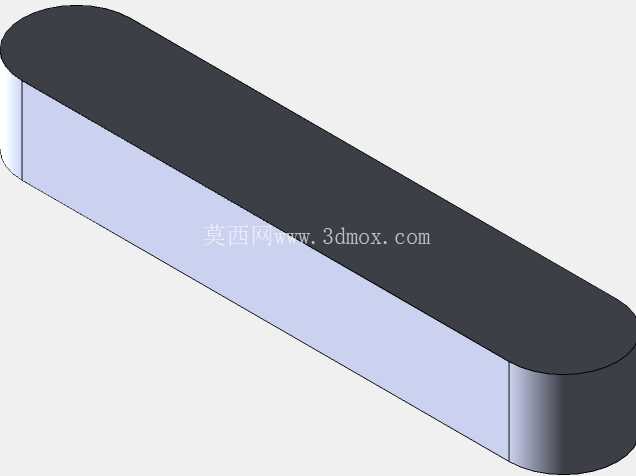

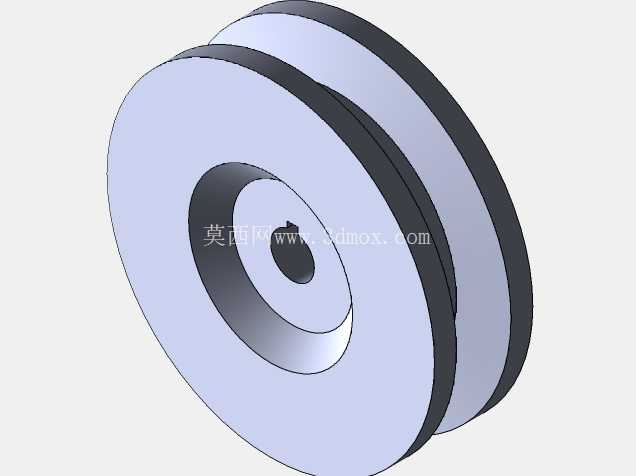

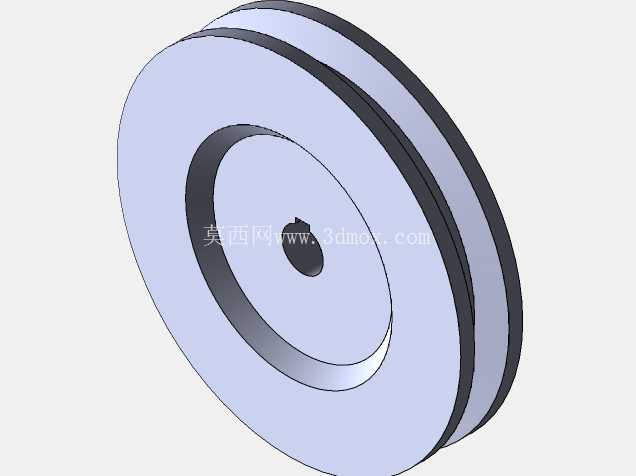

　　从安装边界来看，船体总宽度控制在1.2米范围内，总长度不超过2.2米，浮筒充气后的吃水深度（垫升状态下）仅为5厘米，可顺利通过水深不足10厘米的浅滩、长满水生植物的沼泽区域，甚至可在平整的硬质路面、冰面完成短距离通行，船体上部的护板采用快拆式卡扣固定，拆开后可直接接触到内部的传动皮带轮、张紧机构等部件，张紧轮的调节行程预留了15毫米的调整空间，可兼容不同长度的传动皮带，降低野外作业时的配件适配要求。方向控制采用后部导流板偏转的方式实现转向，导流板通过软轴与前部的操纵把手连接，操纵把手的转动角度与导流板偏转角度做了1:2的传动比设计，小幅度转动把手就能获得足够的转向力矩，降低操作人员的操控强度。

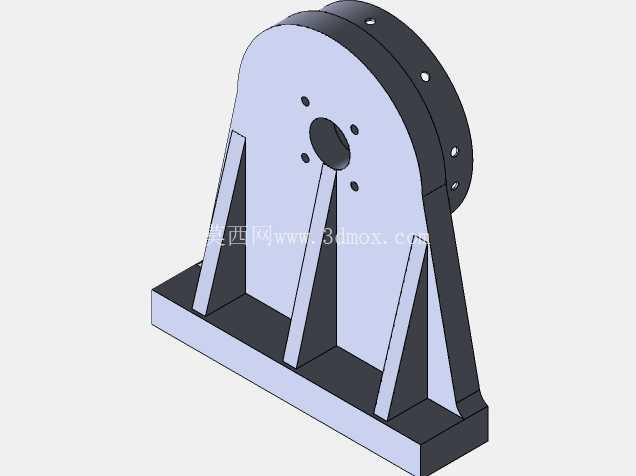

　　船体前部设置了可拆卸的置物格栅，格栅的网格尺寸为30毫米见方，可放置作业工具、应急物资等物品，格栅通过四个快拆销与主平台连接，不需要工具就能完成拆装，在需要搭载更大尺寸设备时可快速拆除拓展承载空间。整套结构的零件拆分逻辑完全按照实际装配工艺设置，从浮体底壳、主承载框架、动力安装座、传动组件、垫升风道、推进风轮、导流操纵机构到外部护板，每一个零件的配合公差都做了预留，比如发动机安装座的螺栓孔采用长圆孔设计，可在安装时调整发动机位置，实现皮带张紧度的微调，浮筒与主框架的连接点均匀分布在框架两侧，每个连接点都设置了金属压片，避免充气浮筒局部受力过大出现磨损漏气。

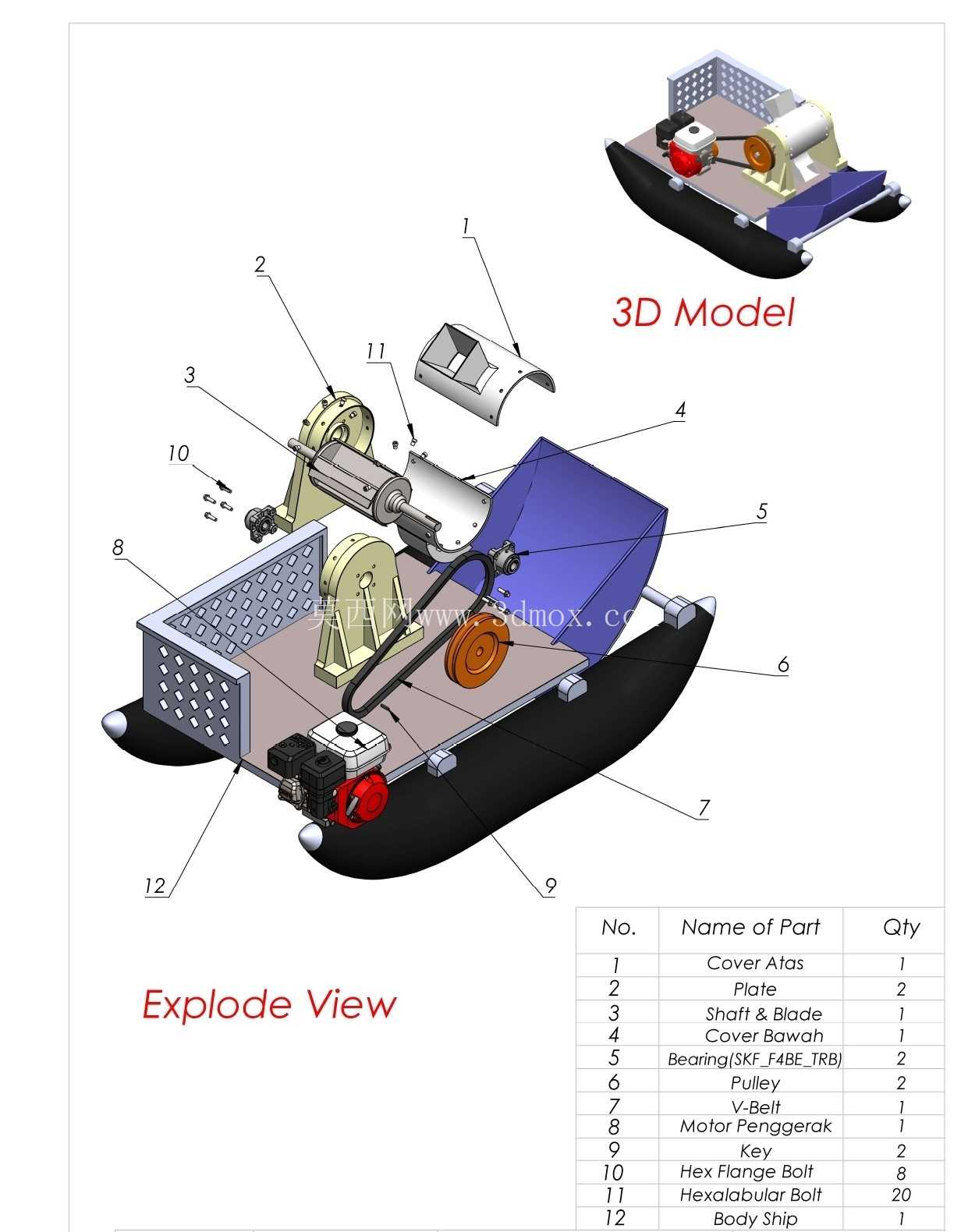

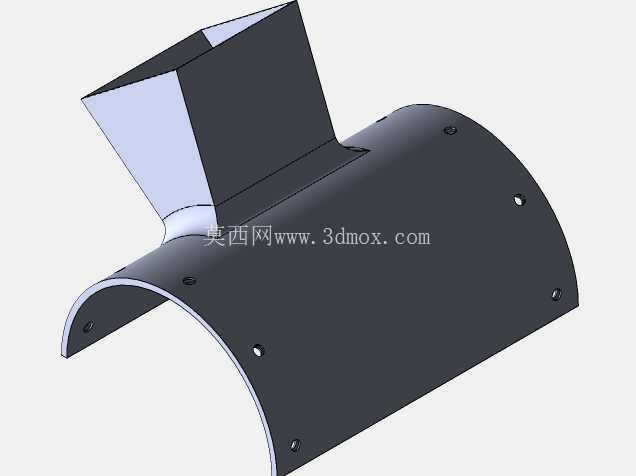

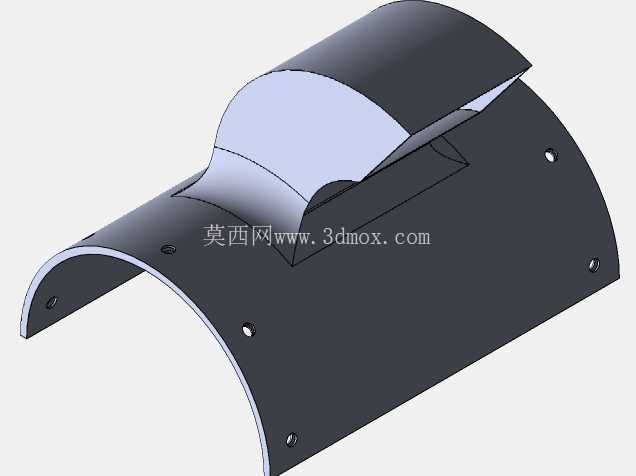

　　垫升风道的内壁做了圆弧过渡处理，可减少气流在风道内部的紊流损失，提升垫升效率，风道出口处设置了导流格栅，可让高压气流均匀分布在整个船底区域，避免出现局部气压不足导致的船体倾斜问题。推进风轮的外围设置了防护网罩，网罩的栅格间距控制在10毫米以内，可避免行进过程中水草、杂物卷入风轮造成动力故障，同时防止操作人员误触转动部件引发安全问题。在结构强度校核层面，主承载框架采用6061铝合金型材拼接而成，型材壁厚2毫米，可承载不超过150公斤的总载重，完全满足单人作业加配套工具设备的承载需求，框架的连接角件采用压铸铝合金材质，抗冲击性能优于塑料连接件，在靠岸碰撞、路面颠簸时不会出现连接断裂的问题。燃油箱设置在发动机侧方的低位位置，可降低整机重心，提升行进过程中的稳定性，油箱加油口做了密封防水处理，可避免在水面行进时溅入水滴影响发动机正常运转。整套模型的爆炸视图清晰标注了每个零件的序号与对应明细，可直接作为装配作业指导书的参考素材，也能为同类型小型气垫船的结构优化、轻量化设计提供可参考的结构布局方案，设计过程中规避了很多小型气垫船常见的结构缺陷，比如传动部件外露无防护、维护需要大面积拆解、垫升气流分布不均导致的行驶阻力大等问题，所有结构细节都围绕实际作业场景的可用性、维护便捷性做了针对性优化，没有冗余的装饰性结构，完全以实用功能为核心设计导向。
