等节距圆柱压缩螺旋弹性构件结构设计

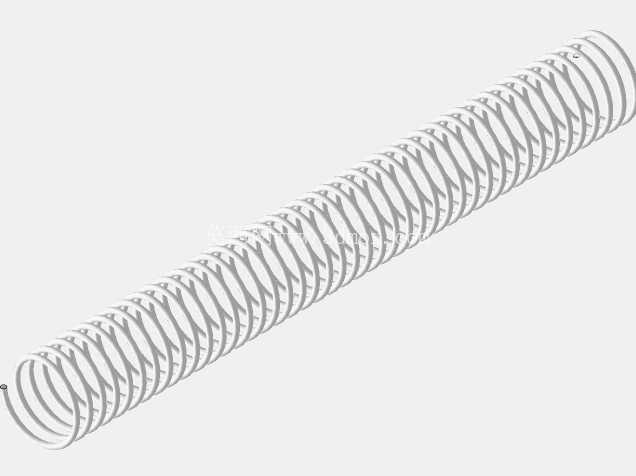

在各类机械结构的弹性缓冲、储能复位场景中，圆柱螺旋压缩弹簧是应用覆盖度极广的基础零件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲模组，都能见到这类构件的身影。本次设计的等节距圆柱螺旋构件，采用圆形截面金属丝绕制而成，整体为规整的空心圆柱形态，两端磨平处理的支撑圈设计，能够保证弹簧在受压过程中端面与安装座完全贴合，避免偏载导致的弹力偏移、局部应力集中问题。

从实际应用场景出发，这类螺旋弹簧常被用于阀门的启闭复位结构、自动化设备的缓冲限位模组、工装夹具的压紧施力单元，在振动筛分设备中还可作为隔振支撑元件，通过自身的弹性形变吸收设备运行产生的振动能量，降低整机的振动传递率。设计过程中首先需要明确安装边界的约束条件：弹簧的外径需要适配安装孔的内径尺寸，预留0.5-1mm的装配间隙，避免弹簧压缩过程中与孔壁发生摩擦卡滞；弹簧的内径需要匹配导向轴的外径，单边间隙控制在0.2-0.4mm，既保证弹簧伸缩过程中不会出现径向窜动，又不会因为间隙过小导致运动卡涩。

设计思路上，首先根据工作载荷要求确定有效圈数与钢丝直径的匹配关系，有效圈数直接决定弹簧的刚度系数，相同钢丝直径下有效圈数越多，弹簧刚度越低，相同压缩量下产生的弹力越小；而钢丝直径的选取则需要结合材料的许用切应力，避免弹簧在最大压缩量下出现塑性变形，丧失弹性性能。本次设计的螺旋构件两端各设置一圈并紧磨平的支撑圈，支撑圈不参与弹性形变，主要作用是保证弹簧的端面垂直度，安装后弹簧的轴线能够与施力方向保持同轴，减少侧向分力对弹簧使用寿命的影响。

外形尺寸方面，弹簧的自由长度需要结合工作行程确定，通常预压缩量设置为自由长度的10%-15%，保证弹簧在初始安装状态下就有足够的预紧力，避免设备运行过程中弹簧出现松动异响；最大压缩量需要控制在全变形量的80%以内，预留足够的形变余量，防止弹簧被压并后产生永久变形。弹簧的节距在有效圈段保持均匀一致，保证弹力输出的线性度，在压缩过程中各圈的形变均匀分布，不会出现局部圈距过小导致的并圈冲击。

从结构细节来看，弹簧的两端磨平角度不小于270度，磨平后的端面厚度不小于钢丝直径的1/4，这样的处理能够让弹簧端面与安装基座的接触面积足够大，受压时不会出现端面滑移。绕制过程中钢丝的螺旋升角控制在5-9度区间，升角过大会导致弹簧压缩时产生较大的扭转分力，升角过小则会增加绕制加工的难度，同时影响弹簧的轴向承载能力。在选型适配时，需要结合实际工况的载荷循环次数确定材料选型，静载荷场景可选用碳素弹簧钢丝，交变载荷场景则需要选用合金弹簧钢丝并做相应的表面强化处理，提升构件的疲劳寿命。

在装配环节需要注意，弹簧的安装导向长度需要大于弹簧预压缩后的长度，避免弹簧在伸缩过程中出现失稳弯曲的情况，尤其是长径比大于4的螺旋弹簧，必须设置内部导向轴或者外部导向套，限制弹簧的径向变形量。这类螺旋构件作为通用的弹性基础件，其结构看似简单，但每一项参数的选取都直接影响整个机构的运行稳定性，刚度匹配不当会导致缓冲不足或者复位失效，尺寸公差控制不当则会出现装配卡滞、异响等问题，在三维建模过程中需要精准还原每一圈的螺旋线轨迹，保证钢丝截面沿螺旋线的扫掠路径连续无偏差，为后续的力学仿真、工程出图提供准确的模型基础。
